1總則

　　1.1為及時、有效地處理廠用電中斷事故，避免或減少因廠用電中斷造成機組停運、設備損壞等事件的發生，特制訂本預案。

　　1.2本預案以保證人身、設備安全為核心，以防御與救援相結合的原則，按照集團公司《防止電力生產重大事故的二十五項重點要求實施細則》相關規定而制訂。

　　1.3本預案適用于華能集團公司所轄的發電廠

　　2事故類型和危害程度分析

　　2.1廠用電中斷事故定義

　　廠用電是指發電過程中發電廠自身所有的廠用電設備（電動機和照明用電）運行所消耗的電功率。

　　廠用電中斷是指發電機組廠用電系統中壓（通常是6kV）母線工作電源故障，且備用電源自投不成功，造成母線失電的狀態（低于額定運行電壓值的45%）。

　　由于廠用電中斷，致使發電機組停止運行的不安全事件，稱為廠用電中斷事故。

　　2.2事故類型：

　　2.2.1單臺發電機組廠用電中斷，發電機組與電網解列，被迫停止運行，構成電力生產設備一類障礙；

　　2.2.2兩臺及以上發電機組廠用電中斷，發電機組與電網解列、被迫停止運行或全廠停電，構成電力生產一般及以上設備事故。

　　22.3廠用電中斷的主要原因

　　2.3.1廠用電母線（6kV母線等）故障；

　　2.3.2繼電保護及自動裝置故障；

　　2.3.3高壓廠用變壓器損壞及其互感器爆炸；

　　2.3.4高壓廠用變壓器高低壓側開關故障；

　　2.3.5電纜著火；

　　2.3.6電網事故、升壓站母線事故等造成的全廠對外停電；

　　2.3.7電氣誤操作。

　　2.4廠用電中斷事故的危險等級

　　2.4.1二級狀態：一臺發電機組因廠用電母線失電而跳閘。

　　2.4.2一級狀態：兩臺及以上發電機組因廠用電母線失電而跳閘（包括全廠停電而造成的全廠廠用電母線失電）

　　3應急處置基本原則

　　3.1對照集團公司《防止電力生產重大事故的二十五項重點要求實施細則》以及發電機組運行、檢修規程中相關措施，加強設備的日常維護和檢查，及時發現和消除缺陷，保證人員操作正確，消除安全隱患。

　　3.2發生突發事件時，應確保事故搶險期間不發生人員誤操作、人身傷害事件，避免造成設備損壞等。

　　4組織機構及職責

　　4.1應急組織體系

　　工作領導小組：

　　組長：廠長

　　副組長：生產副廠長

　　成員：策劃部負責人、安監部門負責人、運行部門負責人、檢修部門負責人、物資部門負責人、職工醫院負責人、行政部門負責人等。

　　4.2應急指揮機構的職責

　　4.2.1應急工作領導小組職責

　　4.2.1.1修訂應急預案，負責定期組織演練，監督檢查各部門在本預案中履行職責情況。對發生事件啟動應急救援預案進行決策，全面指揮應急救援工作。

　　4.2.1.2突發事件發生后，立即啟動本預案程序，組織相關部門趕赴現場進行事故處理，盡可能降低事故損失。

　　4.2.2各部門職責

　　4.2.2.1策劃部負責搶險技術方案和搶險物資資金的落實，負責搶險現場的組織協調工作。

　　4.2.2.2運行部門負責設備的巡回檢查，及時發現設備缺陷；負責搶險過程中停機操作；負責布置安全隔離措施；負責針對擬訂應急的機組運行方式。

　　4.2.2.3檢修部門負責電氣設備的定期檢修、日常消缺維護以及事故搶險方案的具體實施。

　　4.2.2.4物資部門負責搶險物資的準備工作，并保證預案啟動后，迅速將搶險物資運至事故現場。

　　4.2.2.5醫療部門負責搶險現場傷員的救治。指導性范本

　　44.2.2.6安監部門負責搶險現場安全隔離措施的審查，并督促相關部門執行到位；負責組織事故調查及事故信息報送工作。

　　5預防與預警

　　5.1危險源監控

　　5.1.1加強對蓄電池和直流系統(含逆變電源)的運行維護和檢修。

　　5.1.1.1做好直流系統、不停電電源裝置(UPS)專用蓄電池的維護管理。按時調整蓄電池的電解液比重和電壓，使其處于完好滿充電狀態，并定期進行均衡充電。確保其電壓、放電容量和電解液的比重、溫度符合要求。對已投運的蓄電池，應按制造廠的說明書進行復核，對于電壓和放電容量不能滿足要求的蓄電池應及時改進或更換。

　　5.1.1.2直流系統各級保險器和聯動裝置應定期檢查、試驗。保險容量應保證在事故情況下保險不會越級熔斷而中斷保護操作電源和直流潤滑、直流密封油泵電源。

　　5.1.1.3不允許在蓄電池無并聯情況下，由充電裝置單獨向重要負荷供電，即使在事故情況下，也應盡快與另一蓄電池并列。

　　5.1.1.4UPS系統定期切換試驗必須在機組停運后進行。試驗前應做好防止UPS電源消失的措施，以防微機儲存信息丟失。

　　5.1.1.5應定期對蓄電池直流系統進行巡回檢查、測量、記錄，發現異常及時匯報處理。

　　5.1.2加強備用電源自投裝置、柴油發電機組等備用電源的運行維護和管理。

　　51）維護好保安電源直流系統中的設備，如蓄電池、硅整流器、自耦調壓器等，做好有關保護的檢驗工作。

　　2）確保柴油發電機組的壓縮空氣系統、冷卻水系統、燃油和潤滑油系統工作正常。

　　3）定期對柴油發電機組做手動起動試驗和模擬自起動試驗，并作好記錄，運行班應對柴油發電機組進行巡視檢查，以確保其經常處于熱備用狀態。

　　4）柴油發電機組的小修，應與對應汽輪發電機組的大修同時進行。當柴油發電機組運行時間累計達到一個大修周期時，應進行大修。

　　5.1.3加強繼電保護和自動裝置的維護管理：

　　1）保持主要電氣保護完好，盡可能減少退出運行的時間。

　　2）做好繼電保護裝置和開關的檢修、維護工作，嚴防保護、開關拒動、誤動，杜絕保護誤整定。

　　3）做好繼電保護及自動裝置的檢驗和元件校驗，尤其是發生電氣事故、系統沖擊、波動或報警信號時。

　　4）發電機運行中自動調整勵磁裝置必須投入自動功能，同時確保備用勵磁裝置隨時可以投入運行。

　　5.1.4合理安排系統的運行方式，提高系統的穩定性和安全運行水平。升壓站母線、廠用系統、熱力公用系統通常應采用正常的運行方式。因故改用非正常運行方式時，應事先制定安全措施，并在工作結束后盡快恢復正常運行方式。

　　5.1.5控制蓄電池室、直流系統室、配電室、控制室等環境溫度和相對濕度在正常范圍，門窗嚴密，防止煤粉和潮氣侵入。

　　5.1.6通訊設備備用電源應保持完好并定期試驗，保證事故情況下能自動切換，通訊暢通。

　　5.2預警行動

　　5.2.1二級狀態時，值長應在第一時間內趕到事故現場，全面擔負起指揮協調使命，組織運行人員按照規程做好機組停運的各項操作工作，同時，應立即通知策劃部、安監部門、運行部、檢修部，報告生產副廠長和電網調度，并做好記錄；

　　5.2.2一級狀態時，值長在做好現場應急處理工作同時，應立即報告廠長和電網調度，并做好記錄；廠長、安監部門、行政部門應按照公司的規定，以三個渠道的方式向上級公司報告。

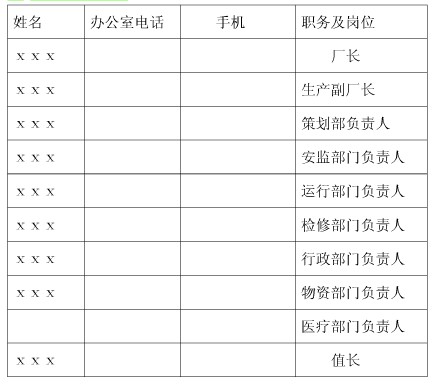

　　6信息報告程序



　　7應急處置

　　7.1廠用電中斷造成單臺機組跳閘的處理措施：

　　關鍵是立即啟動柴油發電機組，維持保安段及直流電壓，如直流電壓不能維持時，可合入直流聯絡刀閘，由其他機組的廠用電系統提供保安電源，或者適當調整事故負荷，保證潤滑油泵、頂軸用泵、UPS系統電源、配電室照明等重要負荷用電，確保主機的安全。

　　各發電企業認真執行本廠《生產調度規程》有關“事故處理”規定，針對不同原因致使廠用母線電壓消失情況，采取相應的處理方案，確保機組安全停機，及時處理故障，盡快恢復并網運行。事故處理過程中要注意以下幾點：

　　7.1.1電氣值班員有權拒絕執行危及人身或設備安全的指令，同時應向上級值班員或領導說明不執行指令的原因以及一旦執行后可能造成的危害；

　　7.1.2值班員外出查詢故障點時，控制室值班員在未與其取得聯系前，無論情況如何緊急，不允許將被檢查設備強行恢復送電；

　　7.1.3非當值人員到達故障現場時，未經當值值班員或值長同意，不得私自進行操作或處理。當發現確實危及人身或設備安全時，可采取緊急處理措施，事后應立即報告當值值班源（或運行電氣班長）；

　　7.1.4事故原因未確認前，不得復歸繼電報戶及自動裝置的掉牌和報警信號，只有得到值長的同意后，方可復歸，對復歸的掉牌及警報信號應作明確、完整、全面而詳細記錄。嚴禁值班人員盲目切除連鎖信號或消除第一動作聲光信號；

　　7.1.5交接班期間發生故障時，應停止交接班，由交班值班員處理事故，接班值班遠可協助交班值班員。事故處理告一段落后再進行交接班。

　　7.2電網故障、升壓站母線故障造成全廠停電的應急處理措施：

　�。ㄒ詮S用電系統為6kV/380V、網控升壓站及其出線為220kV系統的或火電廠為例）。

　　7.2.1當值值長：

　　1）通知單元長已發生全廠停電事故，匯報中調和廠領導。

　　2）聯系中調,了解系統相關情況，判斷故障范圍，迅速查明220kV母線失壓的原因。首先復位跳閘的所有開關把手，就地檢查所有開關是否在分閘位，然后根據保護動作情況初步判斷故障點，就地重點檢查，并隔離故障線路或故障母線。母線及外部短路后，應對短路電流流經回路進行全面檢查。

　　若故障前無沖擊，則根據故障錄波器提供的情況判斷是否確實發生故障。若無故障現象，初判是母差誤動，則聯系檢修檢查。匯報中調退出母差保護并往實地檢查，若無異常即可充電。

　　檢查處理過程中，要確保網控直流系統工作正常。如果充電器電源失去，網控直流蓄電池無法維持直流系統電壓時，要考慮切換到備用的(如集控)直流電源供電。

　　3）檢查220kV線路是否有電壓。如有電壓，則不待調令即自行合上該線路開關向正常的母線充電(合開關前，應進行同期檢查)；若線路開關向母線充電時母線保護動作跳閘，則另選母線充電；如所有指導性范本

　　9220kV線路均無電壓，應立即匯報中調，要求盡快恢復220kV線路供電。用線路充電時，注意保護投入正確并退出重合閘。用母聯充電時，要投入充電保護，充電完成后注意退出。

　　4）220kV母線充電正常后，使用分段開關、母聯開關對其他非故障母線充電，及時恢復廠用起動/備用變壓器及其公用段母線運行。注意優先恢復網控交流配電箱供電，保證220kV配電裝置電源(如刀閘操作、動力電源)，然后將220kV所有非故障設備倒換至非故障母線運行。應注意：檢查開關在"分閘"位置，先拉故障母線上的刀閘，后合運行母線上的刀閘，再恢復機組廠用6kV、380V電源。注意必要時對次要負荷限電，如非生產用電負荷，非重要輔機等。

　　5）廠用電恢復過程中，一要嚴防向發電機倒送電，要拉開發-變組出口開關控制保險，將高廠變低壓側開關拉至試驗位；二要嚴防非同期并列事故，在進行6kV廠用段、公用段并環運行時，必須考慮220kV升壓站母線合環情況以及防止6kV系統非同期事故。

　　6）廠用電恢復過程中要注意輕重緩急。優先恢復原運行機組的

　　6kV廠用電系統；優先恢復帶照明負荷和鍋爐給水泵的母線電源；380V廠用系統優先恢復照明段、工作段電源。

　　7）廠用電恢復后，機組熱態啟動時，按啟動/備用變壓器的容量，并考慮汽機軸封供汽和鍋爐霧化蒸汽汽源，安排機組啟動。

　　7.2.2各集控單元長：按照值長下達全廠停電事故處理令后，即：

　　1）迅速檢查備用電源柴油發電機組自啟動成功，否則立即派員恢復并監視柴油發電機運行，防止柴油發電機過流。

　　10在保安電源恢復之后，立即恢復直流系統充電器的正常運行；立即啟動主機交流潤滑油泵，停直流潤滑油泵；啟動空、氫側交流密封油泵，停直流密封油泵；啟動頂軸油泵；啟動電給泵輔助油泵，旁路油站油泵。

　　當密封油泵不能投入且短時不能恢復時，若發電機密封油壓低，應先降低機內氫壓，并注意開窗通風；若較長時間不能恢復，應抓緊發電機排氫置換工作，并做好防止軸瓦及油箱著火的滅火準備。

　　2）嚴密監視直流母線電壓和UPS的運行情況，采取措施，確保保安段電源電壓正常。注意直流動力段母線電壓，若電壓低，則限制部分事故照明，小機停轉后可停小機直流油泵。保安段電壓低時，根據情況限制保安段上相對不重要的輔機用電，以確保主機潤滑及密封油泵、頂軸油泵、主機盤車、空氣預熱器輔電機、直流系統、熱控UPS電源的供電正常。

　　3）斷開6kV及380V系統的所有開關，保安段除外。檢查廠用電系統是否存在明顯的故障點，并檢查各開關狀態、電氣和熱控保護動作狀態，并向值長匯報。

　　4）按值長令，協助恢復6kV、380V廠用電系統。

　　5）廠用電恢復后，指揮恢復儀用壓縮空氣、循環水、閉式水、燃油、沖灰水等公用系統；令啟動鍋爐給水泵，緩慢向鍋爐上水至汽包可見水位，并注意控制上、下汽包壁溫差；指揮機組按熱態啟動恢復熱力系統正常運行。

　　7.2.3各機組主、副值班員

　　在機組長指揮下，按照《運行規程》要求，做好各臺機組的事故處理。

　　7.3應急結束：

　　7.3.1二級狀態時，經應急處理，機組恢復并網運行，或機組安全穩定停機，全面檢查核實，沒有發生較大的設備損壞等情況，由值長宣布應急結束；

　　7.3.2一級狀態時，經應急處理，所有機組恢復并網運行，或者部分機組轉為備用，或者損壞的設備、系統等全部實施隔離措施，不存在對人身傷害和周邊環境污染現象，受到傷害的人員已經妥善安排，由生產廠長宣布應急結束。

　　8信息發布

　　根據不同的應急狀況，按照職責范圍由責任部門負責分階段對外發布各類相關信息。

　　發生二級狀態時，限于企業、公司內部發布；發生一級狀態時，經公司、地方政府協商一致后，按照事故的級別在相應的范圍內發布信息。

　　9后期處置

　　9.1企業各部門生產人員在應急處理期間，在人身安全得到保證的前提下，均應堅守本職崗位,各項生產、生活正常進行。

　　9.2事故應急完成后，生產相關人員應對事故原因進行分析，并對所有設備進行檢查，發現問題及時檢修，需要進行試驗的設備完成所有試驗，當確認所有故障和隱患均已排除的前提下，可向電網調度申請，按照機組運行規程、黑啟動方案等規定，恢復機組運行及正常生產秩序。

　　9.3事故后果造成的影響，主管生產副廠長（或副總經理）安排相關人員進行消除，涉及到人身傷亡、設備損害的情況，組織做好各項救治善后、設備的檢修采購工作。

　　9.4廠長組織相關部門和人員對搶險過程和應急救援能力進行評估，并根據評估中暴露出來的不足，組織對應急預案進行修訂

　　10應急物資及裝備保障

　　按照公司的規定，保存一定數量的的煤炭、水、燃油以及事故備品，如各類型開關、套管、避雷器、互感器、母排、電機、導線、繼電器UPS控制板等，以及一定數量的絕緣靴、驗電器、絕緣手套、護目鏡，通訊、照明、焊接、電源、醫療等相關器材。

　　11培訓及演練

　　11.1培訓

　　預案發布后，每年本企業制定培訓計劃時應包括應急預案的培訓計劃，培訓的主要人員培訓人員是應急指揮小組和應急救援小組的所有成員以及電廠生產人員，培訓的內容主要是應急人員的職責、預防和預警、應急響應的程序以及應急恢復。

　　11.2每年進行一次事故應急響應的模擬演練。各組員按其職責分工，協調配合完成演練。演練結束后，由組長對“應急響應”的有效性進行評價，必要時對“應急響應”的要求進行調整或更新。演練、評價和更新的記錄應予以保持。

　　12附則

　　12.1本預案由XX單位負責制定和解釋。

　　12.2本預案自發布之日起實施。
