國家機械工業局1999—09—17批準    2000—01—01實施
　　
　
　　前言
　　
　

　　為全面貫徹《中華人民共和國環境保護法》和《中華人民共和國大氣污染防治法》，本標準規定了非道路用中小功率柴油機排氣污染物排放限值。
　　
　　本標準是按GB／T 8190．4—1999(<往復式內燃機  排放測量  第4部分：不同用途發動機的試驗循環》(idt ISO 8178—4：1996)的有關規定，結合目前我國中小功率柴油機排放水平和控制技術，并參考了聯合國歐洲經濟委員會ECE R49的排放法規而制定的。
　　
　　本標準自實施之日起，代替GBn 267—87。
　　
　　本標準由全國內燃機標準化技術委員會提出并歸口。
　　
　　本標準起草單位：上海內燃機研究所。
　　
　　本標準主要起草人：錢本嫻、李貞、李紹新、杜任方。
　　
　　
　　
　　1  范圍
　　
　　本標準規定了中小功率柴油機排氣污染物排放限值，為道路運輸設計的車用柴油機除外。
　　
　　本標準適用于氣缸直徑小于或等于160mm的中小功率柴油機。主要包括：
　　
　　——農用運輸車、拖拉機、聯合收割機、工程機械、叉車、林業機械、建筑機械和工業鉆井設備等用途的柴油機；
　　
　　——發電、排灌水泵、壓氣機、冷凍機、電焊機等恒速用柴油機；
　　
　　——船用主機；
　　
　　——植保機械用柴油機。
　　　　
　　
　　2  引用標準
　　
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　
　　GB 10327—1989  發動機檢測用標準輕柴油技術條件
　　
　　GB／T 8190．1一1999  往復式內燃機  排放測量  第1部分：氣體和顆粒排放物的試驗臺測量
　　
　　GB／T 8190．2—1999  往復式內燃機  排放測量  第2部分：氣體和顆粒排放物的現場測量
　　
　　GB／T 8190．4—1999  往復式內燃機  排放測量  第4部分：不同用途發動機的試驗循環
　　
　　ISO 8178—5：1997  往復式內燃機  排放測量  第5部分：試驗用燃料
　　　　
　　
　　3  定義
　　
　　本標準采用下列定義。
　　
　　3．1  排氣污染物
　　
　　從柴油機排氣中排出的污染環境的各種物質。
　　
　　3．2  比排放量
　　
　　柴油機每千瓦小時所排出的污染物的質量，用g／(kW．h)表示。
　　
　　3．3  直接取樣法
　　
　　將總排氣流中的部分原排氣直接通入各分析儀中的取樣方法。
　　
　　3．4  部分流稀釋法
　　
　　將總排氣流中的部分原排氣與適量稀釋空氣混合成氣樣的方法。
　　
　　3．5  全流稀釋法
　　
　　將總排氣流中的全部原排氣與適量稀釋空氣混合成氣樣的方法。

　　4  試驗方法
　　
　　4．1  試驗條件、儀器設備、技術要求、氣體和顆粒排氣污染物的測量及計算應按GB／T 8190．1或GB／T 8190．2的規定。
　　
　　4．1．1  一氧化碳(CO)、碳?xì)浠�合�?HC)和氮氧化物(NOx)三種排氣污染物測量應采用直接取樣排氣分析系統。并應分別采用不分光紅外線分析儀(NDIR)、加熱型氫火焰離子化檢測器(HFID)和加熱型化學發光檢測器(HCLD)測量其濃度。
　　
　　4，1．2  顆粒(PT)排氣污染物測量應采用部分流稀釋或全流稀釋排氣分析系統。
　　
　　4．2  試驗用燃料應采用符合GB 10327規定的標準輕柴油；經各有關方同意，亦可采用ISO 8l78—5規定的CEC RF—03—A—84基準燃油。
　　
　　4．3  柴油機試驗工況應按GB／T 8190．4的規定。
　　
　　4．3．1  農用運輸車、拖拉機、聯合收割機、工程機械、叉車、林業機械、建筑機械和工業鉆井設備等用途的柴油機應按GB／T 8190．4—1999中8．3．1規定的C1試驗循環測量其排氣污染物。
　　
　　4．3．2  發電、排灌水泵等連續負載恒速用柴油機應按GB／T 8190．4—1999中8．4規定的D1試驗循環測量其排氣污染物。
　　
　　4．3．3  發電、壓氣機、冷凍機、風鑿、除雪設備等間歇負載恒速用柴油機應按GB／T 8190．4—1999中8．4規定的D2試驗循環測量其排氣污染物。
　　
　　4．3．4  船用主機應按GB／T 8190．4一1999中8．5規定的E1試驗循環測量其排氣污染物。但如認為E5試驗循環更接近實際情況，并經各有關方同意，亦可按E5試驗循環測量。
　　
　　4．3．5  植保機械用柴油機應按GB／T 8190．4—1999中8．7規定的G1、G2、G3試驗循環測量其排氣污染物。
　　
　　4．3．6  某些特殊用途柴油機的試驗循環工況可由制造廠與各有關方商定。
　　
　
　　5  排放限值
　　

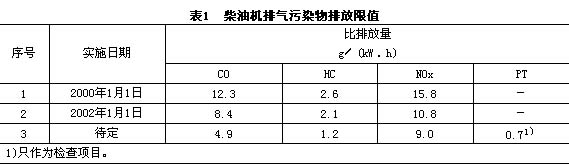

　　柴油機一次試驗循環排氣污染物(CO、HC和NOx)的加權比排放量不得超過表1規定的限值。
