中華人民共和國公安部1994—06—20批準    1995—05—01實施

　　
　　1  主題內容與適用范圍
　　
　　本標準規定了消防球閥的產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸、貯存。
　　
　　本標準適用于輸送水、泡沫混合液及其他液體滅火劑，介質溫度為－40～+70℃的消防球閥。
　　
　　本標準不適用于輸送氣體滅火劑的消防球閥。
　　
　　2  引用標準
　　
　　GB 3181  漆膜顏色標準樣本
　　
　　GB 3452．1  液壓氣動用O形橡膠密封圈尺寸系列及公差
　　
　　GB 12220  通用閥門  標志
　　
　　GB 12223  部分回轉閥門驅動裝置的連接
　　
　　GB 12225  通用閥門  銅合金鑄件技術條件
　　
　　GB 12226  通用閥門  灰鑄鐵件技術條件
　　
　　GB 12227  通用閥門  球墨鑄鐵技術條件
　　
　　GB／T 12252  通用閥門  供貨要求
　　
　　JB／Z 246  球閥靜壓壽命試驗規程

[NextPage]

　　
　　3  產品分類
　　
　　3．1  結構型式
　　
　　3．1．1  消防球閥按其球體的密封形式分為；
　　
　　a．  單向密封；
　　
　　b．  雙向密封。
　　
　　3．1．2  消防球閥按其與管道的連接形式分為：
　　
　　a．  二端法蘭；
　　
　　b．  二端螺紋；
　　
　　c．  一端法蘭、一端螺紋。
　　
　　3．2  規格
　　
　　消防球閥的規格應符合表1的規定，特殊規格可按合同要求制造。
　
　　
　　3．3  型號編制方法
　　

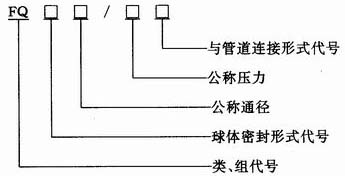

　　3．3．1  消防球閥的型號由類、組代號、球體密封形式代號、公稱通徑、公稱壓力、與管道連接形式代號組成，形式如下：
　　
　　

　　其中：類、組代號用FQ表示，指消防球閥；
　　
　　球閥密封形式代號按表2選用；
　　
　　公稱通徑、公稱壓力及其單位按表1選用；
　　
　　與管道連接形式代號按表3選用。
　
　　

　　3．3．2  型號示例
　　
　　一端法蘭、一端螺紋、公稱通徑65 mm、公稱壓力1．6MPa雙向密封消防球閥的型號為：FQS65／1．6
　　
　　二端法蘭、公稱通徑50mm、公稱壓力4．0MPa單向密封消防球閥的型號為：
　　
　　FQ50／4．0F
　　
　　4  技術要求
　　
　　4．1  表面質量
　　
　　消防球閥的表面應有防腐蝕涂層或經防腐蝕處理。涂層應光潔，色澤應均勻，無剝落、劃傷等缺陷。
　　
　　4．2操作性能
　　
　　4．2．1  消防球閥一般應裝手輪或手柄。
　　
　　4．2．2  消防球閥的啟閉應輕便靈活，在進出口壓差為公稱壓力值時，啟閉消防球閥的力不得大于350 N。
　　
　　4．2．3  當消防球閥關閉時，手輪或手柄一般應順時針方向旋轉。
　　
　　手輪上應有表示開關方向的標志。單向密封的消防球閥應有表示介質流向的標志。
　　
　　4．2．4  帶手柄的消防球閥在全開啟位置時，手柄一般應與球體通道平行。
　　
　　4．2．5  手輪或手柄應安裝牢固，并在需要時可方便地拆卸或更換。
　　
　　4．2．6  消防球閥應有全開和全關的限位結構。
　　
　　4．2．7  當用氣力、電力或液力驅動消防球閥時，其驅動裝置與閥門的連接尺寸應符合GB 12223的規定。
　　
　　4．3  材料
　　
　　4．3．1  閥體、閥蓋采用鑄鐵或其他材料制造。鑄鐵件應符合GB 12226、GB 12227的規定。其他材料應符合相應技術標準的規定。
　　
　　4．3．2  球體采用銅合金鑄件或其他材料制造。銅合金鑄件應符合GB 12225的要求。其他材料的機械及抗腐蝕性能應不低于本款規定的銅合金鑄件。
　　
　　4．3．3  閥桿材料的抗腐蝕性能應不低于閥體材料。
　　
　　4．3．4  閥座、密封圈可用聚四氟乙烯或尼龍等材料制造，閥座材料的抗腐蝕性能應不低于閥體材料。
　　
　　4．3．5  O形橡膠密封圈應符合GB 3452．1的規定。
　　
　　4．3．6  填料、墊片應能在消防球閥的使用溫度范圍內適用。任何金屬墊片應至少與閥體具有同等的耐腐蝕性能。
　　
　　4．3．7  手輪、手柄、手柄座應用鋼、可鍛鑄鐵或球墨鑄鐵制造。
　　
　　4．3．8  閥體放泄螺塞材料的抗腐蝕性能應不低于閥體材料。
　　
　　4．4  耐壓性能
　　
　　4．4．1  殼體耐壓性能
　　
　　消防球閥應按5．2．2條的規定進行殼體耐壓試驗，在試驗持續時間內，承壓壁及閥體與閥蓋聯結處不得有可見滲漏，殼體(包括填料函及閥體與閥蓋聯結處)不應有結構損傷。
　　
　　在殼體耐壓試驗壓力下允許填料處泄漏，但當試驗壓力降到密封試驗壓力時應無可見滲漏。
　　
　　4．4．2  密封性能
　　
　　消防球閥應按5．2．3條的規定進行密封試驗，在試驗持續時間內應無可見滲漏。
　　
　　4．4．3  試驗壓力和試驗持續時間
　　
　　消防球閥殼體耐壓試驗、密封試驗的試驗壓力和試驗持續時間應符合表4的規定。
　
　　

　　4．5  靜壓壽命
　　
　　消防球閥應按5．3條的規定進行靜壓壽命試驗，試驗結果應符合表5的規定。
　
　　

　　4．6  涂層顏色
　　
　　消防球閥外表面的涂層顏色宜采用GB 3181規定的RO3大紅色。
　　
　　5  試驗方法
　　
　　5．1  啟閉力試驗
　　
　　5．1．1  消防球閥的啟閉力應使用三等標準測力計或精度等級相同的其他測力裝置測試。
　　
　　5．1．2  啟閉力的測試應沿手輪或手柄轉動的切線方向進行。
　　

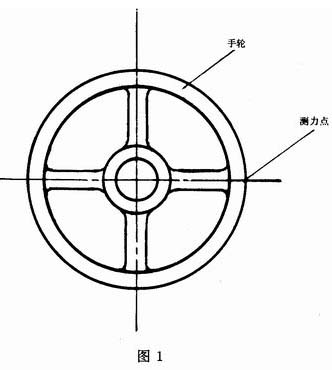

　　5．1．3  手輪和手柄的測力點應分別按圖1、圖2所示位置布置。帶有球頭的手柄，測力點允許在球頭中心。
　　
　　

　　5．1．4  測試前允許對消防球閥進行10次全開全閉的預處理操作。
　　
　　5．1．5  試驗時應保證消防球閥在開啟前或關閉后的壓差為該消防球閥的公稱壓力值。
　　
　　5．2  耐壓試驗
　　
　　5．2．1  試驗要求
　　
　　5．2．1．1  試驗介質為清水，溫度應在5～40℃之間。
　　
　　5．2．1．2  試驗過程中不應使消防球閥受到可能影響試驗結果的外力。
　　
　　5．2．1．3  試驗壓力應逐漸提高至規定的試驗壓力值，在試驗持續時間內保持壓力不變。
　　
　　5．2．1．4  試驗時，應將消防球閥體腔內的空氣排除。
　　
　　5．2．1．5  檢測用壓力表或壓力指示器的精度不低于1級，量程為試驗壓力的1．6倍左右。
　　
　　5．2．1．6  殼體耐壓試驗前，消防球閥外表面不得涂漆或使用其他可能掩蓋表面缺陷的涂層。對已涂漆庫存的消防球閥，在進行殼體耐壓試驗時允許保留涂層。
　　
　　5．2．7．7  密封試驗應在殼體耐壓試驗之后進行。
　　
　　5．2．1．8  密封試驗時，密封面應清洗干凈，無油跡，為了防止密封面擦傷，可以涂一層不厚于煤油的油膜。
　　
　　5．2．2  殼體耐壓試驗
　　
　　將球體部分開啟，封閉消防球閥一端，從另一端給體腔內充滿水，加壓至試驗壓力，然后對殼體(包括填料函及閥體與閥蓋聯結處)進行檢查。在規定試驗持續時間內，其結果應符合4．4．1條的規定。
　　
　　5．2．3  密封試驗
　　
　　對規定介質流向的消防球閥，將球體部分開啟，封閉消防球閥的出口端，從進口端給體腔內充滿水，加壓至試驗壓力，關閉球體，釋放出口端的壓力，打開出口端，檢查密封性能。未規定介質流向的消防球閥，其另一端也應按同樣方法加壓、檢查。在規定試驗持續時間內，其結果均應符合4．4．2條的規定。
　　
　　5．3靜壓壽命試驗
　　
　　消防球閥的靜壓壽命試驗按JB／Z 246的規定進行。
　　
　　6  檢驗規則
　　
　　6．1  出廠檢驗
　　
　　6．1．1  消防球閥出廠前應逐臺進行出廠檢驗。
　　
　　6．1．2  出廠檢驗按4．1、4．2．2、4．4．1、4．4．2規定進行，其結果均應符合本標準的規定。
　　
　　6．2  型式檢驗
　　
　　6．2．1  有下列情況之一時，必須進行型式檢驗：
　　
　　a．  生產廠新產品或老產品轉廠生產的試制定型鑒定；
　　
　　b．  正式生產后，如結構、材料、工藝有較大改變，可能影響產品性能時；
　　
　　c．  產品正常生產一年時；
　　
　　d．  產品停產六個月以上，恢復生產時；
　　
　　e．  國家質量監督機構提出進行型式檢驗的要求時。
　　
　　6．2．2  型式檢驗應在出廠檢驗合格的產品中隨機抽樣，樣本數量為3臺。
　　
　　6．2．3  型式檢驗按本標準第4章規定，3臺試樣均進行全部項目的檢驗。
　　
　　6．2．4  型式檢驗的結果全部符合本標準規定時為合格。
　　
　　7  標志、包裝、運輸、貯存
　　
　　7．1  標志
　　
　　消防球閥的標志應符合GB 12220的規定。GB 12220表中1～5項內容必須標記在閥體上。對未規定介質流向的球閥，第5項內容可取消。
　　
　　7．2包裝、運輸、貯存
　　
　　消防球閥的包裝、運輸、貯存應符合GB／T 12252的規定。
　　
　　附加說明：
　　
　　本標準由全國消防標準化技術委員會提出。
　　
　　本標準由全國消防標準化技術委員會第五分技委歸口。
　　
　　本標準由公安部上海消防科學研究所、公安部天津消防科學研究所、上海•格拉曼國際消防裝備有限公司負責起草。
　　
　　本標準由公安部上海消防科學研究所負責解釋。
　　
　　本標準主要起草人胡傳平、徐耀亮、謝炳先、劉連喜、徐海松。
