前言

　　為規范陸上石油和天然氣鉆井井場照明、設備顏色、聯絡信號，避免誤操作和各類事故發生，特制定本標準。

    本標準由石油工業安全專業標準化技術委員會提出并歸口。

　　本標準起草單位：遼河石油勘探局。

　　本標準主要起草人 章啟成 王樹成 張躍林 袁遂周 劉硯文

　　1 范圍

　　本標準規定了陸上石油天然氣鉆井井場照明、設備顏色、聯絡信號的基本要求。

　　本標準適用于陸上石油天然氣鉆井施工作業井場。

　　2 引用標準

　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

　　GB/T 6527.2－1986 安全色使用導則

　　GB 50034－1992 工業企業照明設計標準

　　SY 5225－1994 石油與天然氣鉆井、開發、儲運防火防爆安全生產管理規定

[NextPage]



　　3 照明

　　3.1 照明電源

　　3.1.1 照明電源由發電機組或電網提供。

　　3.1.2 井場照明負荷應符合GB 50034－1992中7.0.7的規定。

　　3.1.3 照明線路應裝符合技術要求的漏電保護開關。

　　3.1.4 井控系統照明電源、探照燈電源應從配電室控制屏處設置專線。

　　3.1.5 移動照明電源的輸入與輸出電路應實行電路上的隔離。

　　3.2 照明電壓和頻率

　　3.2.1 照明燈的端電壓應符合GB 50034-1992中7.0.1的規定。

　　3.2.2 移動照明電壓應符合GB 50034-1992中7.0.2～7.0.4的規定。

　　3.2.3 照明電源的額定頻率應為50Hz。

　　3.3 照明線路

　　3.3.1 井場照明電路應采用橡套電纜。

　　3.3.2 井場照明線路應分路架設在專用電桿上，架設桿距應小于20m，距地面高度不低于3m，跨路高度應不小于5m。機泵房、凈化系統的照明線路在跨越設備時應高于設備2.5m。

　　3.3.3 單相回路的零線截面應與相線截面相同。三相四線制的工作零線和保護零線的截面不小于相線的50%。

　　3.3.4 照明支路的電流不宜超過15A。

　　3.3.5 井場場地照明線路宜采用YZ 2×1.5mm2 電纜。

　　3.3.6 井架照明電路宜采用YZ 2×2.5mm2電纜，鉆臺和井架二層平臺以上應分路供電，分支照明電路宜采用YZ 2×1.5mm2電纜敷設。電纜與井架摩擦處應有防磨措施。

　　3.3.7 井場用房照明主回路宜采用YZ 4×6+1×2.5mm2電纜，進房分支電路宜采用YZ 2×2.5mm2電纜，電纜入室過墻處應設防水彎頭，室內過墻應穿絕緣管。

　　3.3.8 機房、鉆井液循環罐照明電路應采用耐油橡套電纜敷設，應有電纜槽或電纜穿線管，電纜槽或電纜穿線管應有一定的機械強度，可敷設在罐頂或外側、機房底座內側。專用接線箱或防爆接插件要有防水措施。

　　3.3.9 各照明電纜分支應經防爆接線盒或防爆接線箱壓接，支路與分支做線路搭接時應做結扣繞接和高壓絕緣處理。

　　3.4 燈具

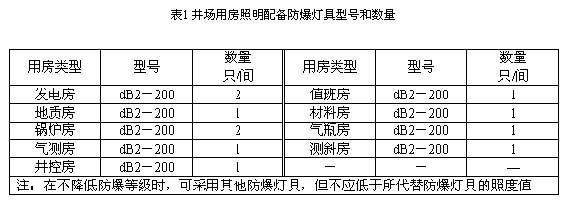

　　3.4.1 井場所有照明應采用防爆燈具和防爆開關，燈具數量應符合SY 5225-1994中3.2.15的規定。井場用房照明配備防爆燈具型號和數量見表1。

　　3.4.2 機房、泵房、鉆井液循環罐上的照明燈具應高于工作面(罐頂)1.8m以上；其他部位燈具安裝應高于地面2.5m以上。

　　3.4.3 燈具固定位置應符合施工要求，固定牢靠。

　　4 設備顏色

　　鉆井井場設備及設施顏色應符合GB/T 6527.2-1986的規定。

　　4.1 井架及天車顏色

　　塔式井架及底座應為灰色。自升式井架底座應為銀白色，井架體中部應為紅色，兩端應為銀白色。鉆臺偏房應為銀白色。天車應為紅色，天車頂部應設發紅光的防爆標燈。

　　4.2 鉆井設備及附屬設施顏色

　　4.2.1 流動滑車應為黃黑相間斜條紋。大鉤、水龍頭應為黃色。絞車，轉盤及鏈條護罩應為天藍色。指重表應為紅色。

　　4.2.2 氣(電)動絞車應為黃色，液動大鉗、B型大鉗應為紅色，大鉗液控箱應為黃色，方鉆桿旋扣器應為紅色。

　　4.3 機泵設備顏色

　　4.3.1 柴油機組應為黃色。

　　4.3.2 鉆井泵應為天藍色。

　　4.3.3 裸露旋轉部位、空氣包、安全閥及泄壓管應為紅色。

　　4.3.4 聯動機護罩和機房底座應為灰色。

　　4.4 發電設備顏色

　　4.4.1 發電機組應為黃色。

　　4.4.2 配電盤應為白色。

　　4.5 氣控系統顏色

　　壓風機、儲氣罐、干燥器、氣管線應為銀白色。

　　4.6 井控裝置的顏色

　　井控裝置、管匯及其附屬設施應為紅色。

　　4.7 鉆井液管匯顏色

　　鉆井液管匯系統的高、低壓管線和閥門手輪應為紅色、閥門體應為黃色。

　　4.8 凈化系統及相應設備顏色

　　4.8.1 固控裝置應為黃色。

　　4.8.2 循環罐和土粉、加重劑、散裝水泥儲存罐應為灰色。

　　4.8.3 攪拌器減速箱及電機護罩應為黃色。

　　4.9 柴油罐、機油罐、水罐及相應設備顏色。

　　4.9.1 柴油罐、機油罐、油管線應為黃色。

　　4.9.2 柴油泵及電機應為灰色。

　　4.9.3 水罐、水泵及水管線應為綠色。

　　4.10 活動房顏色

　　4.10.1 井控房、消防工具房應為紅色。

　　4.10.2 鍋爐房應為灰色。

　　4.10.3 其余房應為白色。

　　4.11 防護欄桿顏色

　　各部位防護欄桿顏色應為黃黑相間色。

　　5 聯絡信號

　　5.1 信號的劃分

　　5.1.1 信號方式

　　信號方式分為手勢信號和聲音信號。

　　聲音信號為敲擊聲、氣笛或哨音。

　　5.1.2 信號種類

　　信號種類分為提示信號和指揮信號。

　　提示信號為崗位間聯絡信號，指揮信號為指令性完成操作動作的信號。

　　5.2 基本要求

　　5.2.1 手勢信號應在發、接信號雙方可視的條件下采用，動作連續、準確。

　　5.2.2 聲音信號應發送準確、接收清楚。

　　5.3 鉆臺、機房、泵房、井架二層臺間的提示信號

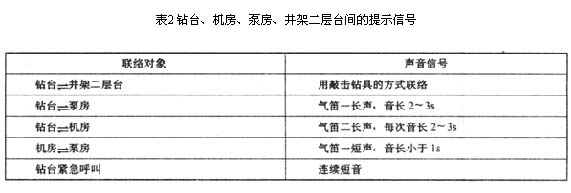

　　鉆臺、機房、泵房、井架二層臺間的提示信號見表2。

　　5.4 井架二臺與鉆臺崗位間指揮信號

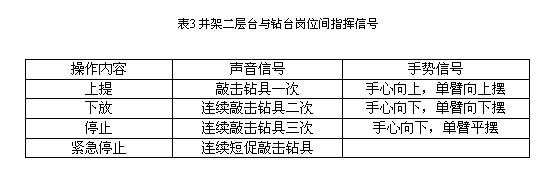

　　井架二層臺與鉆臺崗位間指揮信號見表3。

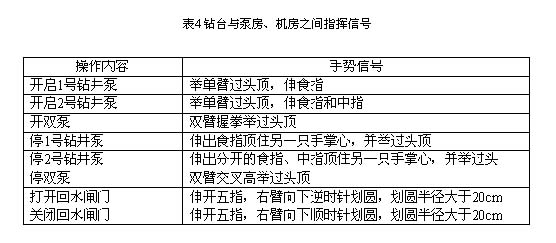

　　5.5 鉆臺與泵房、機房之間指揮信號

　　5.6 井控信號

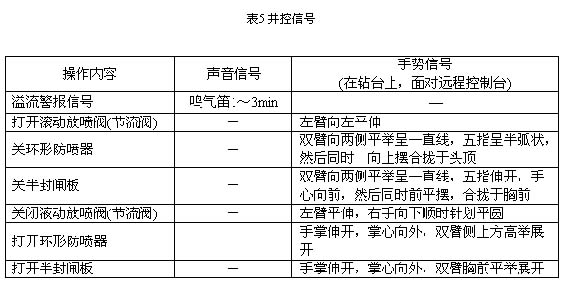

　　5.6.1 井控信號見表5。

　　5.6.2 緊急集合信號

　　需要緊急諭地應按應急方案中的規定發出緊急集合信號。
