用HAZOP分析方法對DAP（酞酸二烯丙酯）反應系統進行系統安全分析。DAP工藝流程簡圖如圖1所示。

　　將引導詞用于工藝參數，對連接DAP反應器的磷酸溶液進料管線進行分析。

　　分析節點：連接DAP反應器的磷酸溶液進料管線

　　設計工藝指標：磷酸以某規定流量進入DAP反應器

　　引導詞：空白

　　工藝參數：流量

　　偏差：空白十流量＝無流量

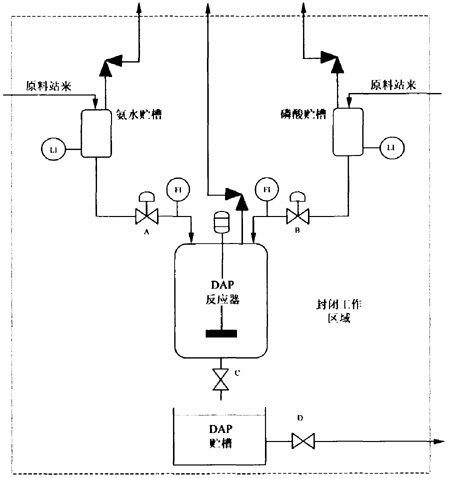

圖1  DAP工藝流程簡圖

　　后果：

　　① 反應器中氨過量，導致……

　　② 未反應的氨進入DAP貯槽，結果是……

　　③ 未反應的氨從DAP貯槽中逸出到封閉的工作區域

　　④ 損失DAP產品

　　原因：

　　① 磷酸貯槽中無原料

　　② 流量指示器／控制器因故障顯示值高

　　③ 操作人員將流量控制器設置過低

　　④ 磷酸流量控制閥因故障關閉

　　⑤ 管道堵塞

　　⑥ 管道泄漏或破裂

　　安全保護：定期維護閥門B

　　建議措施：

　　① 考慮安裝當進入反應器的磷酸流量低時報警／停車系統

　　② 保證定時檢查和維護閥門B

　　③ 考慮使用DAP封閉貯槽，并連接洗滌系統

　　對該過程的其他節點用“引導詞＋工藝參數”的分析結果記錄到HAZOP分析表中。表1是HAZOP分析結果示例。

表1  DAP工藝過程HAZOP分析結果表（部分）

　　分析人員：HAZOP分析組　　　圖紙?zhí)枺?7-OBP-57100

　　會議日期：10/10/2005　　　　　版本號：3

　　分析人員：HAZOP分析組　　　圖紙?zhí)枺?7-OBP-57100

　　會議日期：10/10/2005　　　　　版本號：3

　　分析人員：HAZOP分析組　　　圖紙?zhí)枺?7-OBP-57100

　　會議日期：10/10/2005　　　　　版本號：3

　　析人員：HAZOP分析組　　　　　圖紙?zhí)枺?7-OBP-57100

　　會議日期：10/10/2005　　　　　　　版本號：3

　　分析人員：HAZOP分析組　　　　　圖紙?zhí)枺?7-OBP-57100

　　會議日期：10/10/2005　　　　　　版本號：3
