鋼制液化石油氣球形儲罐(以下簡稱液化氣球罐)是由球殼、立柱、基礎、人孔、連接桿 及各種附件組成，其中球罐基礎的設計、施工及投運后保養顯得尤為重要，它關系到整個供應基地生產安全和企業經濟的正常運行，發生傾斜后，重心軸線就會在球體下部向低側偏斜 ，每根立柱和赤道帶球殼板受力不均勻，威脅著球罐的安全使用。江蘇某公司1000m3液 化氣球罐傾斜事故，就值得我們研究與反思，希望通過對這起事故的剖析，能為今后液化氣球罐的設計、施工和安全使用予以有益的啟發。

1　事故簡介

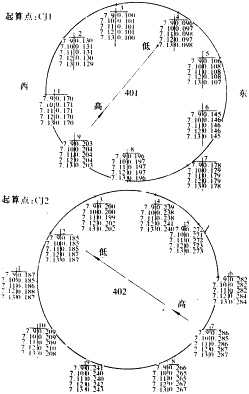

　　某公司液化氣罐區，是由4臺1000m3球罐，1臺20m3臥罐組成，具有從長江槽船輸進 液化氣，向公路罐車輸出液化氣及少量瓶裝液化氣灌裝功能。該工程于1995年8月峻工，投 入使用，1996年、1997年分二次進行了使用后的首次全面檢驗。1998年5月27日，液化氣罐 區職工在運行巡檢時，發現402＃球罐東南側立柱底板下混凝土基礎表皮嚴重龜裂，地腳螺 栓移位。公司立即上報建設、勞動、消防部門，并于6月7日委托某城鄉規劃設計院對所有球 罐進行一次沉降和傾斜測定，測得401＃、402＃、404＃球罐均不同程度的傾斜沉降，其中 嚴重的401＃罐向東北側傾斜107mm，402＃罐向西北側傾斜101mm(測量數據見圖1)。

圖1

　　兩罐的傾斜度分別超過SH3062-94《石油化工企業球罐基礎設計規范》規定允許值的4.35倍 和4.11倍，針對這一情況，公司立即采取了球罐倒罐放空、管道脫離等措施，球罐的傾斜得到了控制。同時對立柱與球殼的焊接部位，球罐赤道帶的焊縫進行MT檢測，未見異常。

2　原因分析

　　該球罐區地處長江南岸邊上，球罐基礎最近僅距長江岸線約30m，其工程地質情況較為復雜 ， 球罐區下部8.8m深處由東南向西北傾斜的地下巖層，-2.3m至巖層為礦質亞粘土層，上為泥質細砂層，罐體基礎設計采用10根直徑1.2m鉆孔灌注樁圓形配置，上部用環形橫梁聯 接，要求樁端深入巖層0.5m(或以上)，但設計單位未注明開挖方法，僅口頭建議采用鉆機 開挖法。基礎施工單位因當時在周邊地區未聯系到所需1.2m的鉆機，所以未能實施鉆機開 挖法，討論改用打樁法或大開挖方法，均因開挖條件不允許和設計單位不同意的原因被否定，最后在未征得設計單位同意，就與建設單位商量決定采用了沉井法開挖。此方法為采用厚 4mm、直徑1.2m、高1m的鋼質圓筒沉井，中心采用人工挖掘去土，使之逐漸下沉，當?shù)?一節開挖后，即用直徑1.2mm的水泥圓筒跟著逐節下沉，直至地下巖層，然后于2/3樁深 處設加注漏斗澆注混凝土，并用震動棒搗實。施工時沒有嚴格按設計要求開挖到巖層下0.5 m深度，雖沉井圓筒均下到了巖層，但地下巖層都有不同程度的斜度，所以部分鋼板和水泥 圓筒邊緣會騰空產生空隙，不能有效下沉，無法全部擋住砂土和較為嚴重的涌水，當時，施 工人員為了沉井堵漏，曾采用插鋼板和塞“蛇皮袋”方法，但仍無法控制大量砂和水的滲入，沉井內總是有深約6～7cm的砂和水無法抽盡，在這種情況下，施工單位最后采用樁底直 接投放干性混凝土，然后再往下澆注濕性混凝土。這種施工情況因排水工藝等原因，樁底無 法保證混凝土澆搗質量，給樁端與巖層之間留下了松軟的隔層，且基礎施工未留下任何原始 記錄。由此，根據地質條件和施工工藝過程質量狀況，參照地基發生不均勻沉降的三個可能 性--即地質變化，周邊地基施工影響和樁基原因，進行排除法分析，可以認為該兩球罐基礎沉降傾斜的主要原因是采用沉井法施工，樁底清砂不徹底，涌砂較多，樁身施工混凝土澆筑產生分層、離析所致。

3　處理方法

　　(1)對基礎采取錨桿靜壓樁法進行加固，其施工按《錨桿靜壓樁技術規程》等標準和施工要求實施。
　　(2)基礎加固后，加強對所有樁的觀察，待觀察三個月情況，穩定后再進行設備糾偏校正和調平。
　　(3)將液化氣進出管口改為柔性接頭。
　　(4)檢測所有焊縫和底腳螺栓質量，符合有關規范要求后方可投入運行，試運行半年通過驗 收后準許正常運行。

4　存在問題

　　該球罐基礎在設計，施工等環節上均存在著一定的問題：
　　(1)設計單位在施工圖中未標明球罐基礎具體開挖方法，使施工單位在正常施工遇到困難需 要變更施工方法時，隨意性較大。
　　(2)施工單位在球罐基礎施工時不按設計單位提出的要求進行施工，變更開挖方法未經設計 單位認可，就與建設單位雙方協商憑經驗隨意施工，未進行任何施工記錄。
　　(3)建設單位不尊重設計，隨意同意施工單位變更施工方案。
　　(4)土建工程未按建設部規定實施質量監理，對土建質量缺乏第三方監督管理。
　　(5)球罐組焊結束，在水壓試驗時僅做了球罐整體沉降測定，而未對每個立柱基礎進行不均 勻沉降觀測。缺少全部立柱基礎不均勻沉降檢測的內容，方法和要求，投入使用后對這檢測項目仍未引起重視。

5　辦法與措施

　　(1)液化氣球罐建設應嚴格執行國家有關基本建設程序，勘察、設計、土建、安裝(含球罐組 焊)單位均應有相應資質，球罐壓力容器制造和組焊必須實施第三方監督檢驗，土建工程施 工必須實行工程監理。
　　(2)設計單位的球罐基礎施工圖要盡可能細化和具有可操作性，要明確相應施工方法和施工 要求，并切實做好施工現場技術服務。
　　(3)土建施工單位要嚴格按照施工圖施工，對施工中發現地質異常或其他難以施工情況時要 及時通知建設單位和設計單位，由設計單位予以設計變更后再行施工，切不可憑經驗隨意施工。
　　(4)建設單位應嚴格按照設計施工圖檢查督促施工質量情況，當施工遇到重大困難時，不能 隨意遷就去代替設計單位同意施工單位提出的變更方案和施工要求。
　　(5)球罐全部立柱基礎的不均勻沉降檢測項目應納入球罐組焊質量控制要求，嚴格按SH3062- 94《石油化工企業球罐基礎設計規范》對每一立柱基礎進行不均勻沉降測定。使用后的定期 檢驗也應增加此項目的測定，發現有不均勻沉降或傾斜超標應及時通知建設單位予以處理 。
