1．何為罐組?何為罐區?

　　用同一個防火堤圍起的一個或多個集中布置的儲罐稱為罐組。由兩個或兩個以上罐組集中布置的區域稱為罐區。

　　2. 根據不同的分類方法可以把儲油設備分為幾種類型?

　　(1)按其建筑材料可分為金屬油罐和非金屬油罐兩大類。

　　金屬油罐是用鋼板焊接而成的薄殼容器，具有造價低、不滲漏、施工方便、易于清洗和檢修、安全可靠、耐用、適宜儲存各類油品等優點，目前得到廣泛使用。但存在易受腐蝕，易增加輕油蒸發損耗以及儲存黏油加溫時易損失熱量、降低效率等缺點。

　　根據形狀，金屬油罐又可分為立式圓柱形油罐、臥式油罐和特殊形狀油罐三類。

　　非金屬油罐主要有鋼筋混凝土油罐和橡膠軟體油罐兩大類。非金屬油罐能節約鋼材，抗腐蝕性能好，由于其材料導熱系數小，熱損失較小，可以提高熱利用率。用于儲存原油或者輕質油料時，由于氣體空間的溫度變化較小，可以減少油料的蒸發損耗。但用于儲存輕質油料時易發生滲漏。一旦發生基礎沉陷，易使油罐破壞且不易修復，尤其是滲漏問題，限制了非金屬油罐的推廣應用。

　　(2)按其安裝位置可分為地上、半地下油罐、地下油罐和山洞油罐。

　　地上油罐建于地面上，其優點是投資少、施工快、便于維修和管理。缺點是目標暴露、防護能力差、占地面積大而且油品蒸發損耗比較嚴重、著火危險性大。

　　半地下油罐和地下油罐的優點是具有一定的防護能力，且罐內溫度受大氣溫度的影響比較小，因而油品加熱時熱損失少，油品蒸發損耗較少，著火危險性小，具有一定的隱蔽性。但缺點是投資大、施工期長、操作管。理不便。

　　山洞油罐利用山體作覆蓋物，具有很強的防護能力，油品蒸發損耗少、著火危險性小。但缺點是投資大、施工緩慢，洞內潮濕易腐蝕鋼油罐。這種油罐主要用于軍用油庫和國家儲備庫。

　　3．不同形狀的金屬油罐在結構上有何不同?

　　立式圓柱形油罐按其頂部結構的不同可分為桁架頂罐、無力矩頂罐、梁柱式頂罐、拱頂罐、套頂罐、浮頂罐等。我國目前常用的是拱頂罐和浮頂罐。臥式油罐罐身有圓筒形和橢圓形兩種，兩端蓋有平頂、準球形罐頂和球形罐頂三種。特殊形狀的油罐有球形罐、扁球形罐、水滴形罐等。

　　4．試述立式圓柱形鋼油罐的結構

　　立式圓柱形鋼油罐主要由罐底、罐壁和罐頂組成，是目前油庫中應用最廣泛的一種油罐。

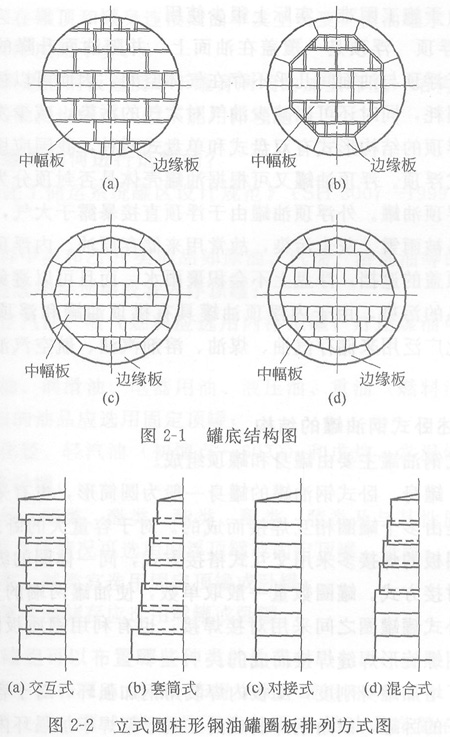

　　(1)罐底油罐底板是由多塊鋼板拼接而成的，如圖2—1所示。罐底中部鋼板稱為中幅板，周邊的鋼板稱為邊緣板(邊板)。邊緣板可以采用條形板，也可以采用弓形板，依油罐的直徑、與底板相焊接的第一圈壁板的厚度和材質而定。

　　(2)罐壁罐壁是油罐的主要受力構件，在液壓力的作用下承受環向拉應力。液體壓力是隨液面高度的增加而增大的，因此罐壁下部受到的環向拉應力比上部大，所以按照等應力原則計算確定的罐壁厚度沿罐的高度自下而上逐漸減小。

　　罐壁是由若干層圈板焊接而成的，每層圈板上的豎直焊縫均采用對接的焊接方式，而圈板與圈板之間的環向焊縫則根據使用要求可以對接，亦可搭接。罐壁上、下圈板之間的排列方式有四種，即交互式、套筒式、對接式和混合式，如圖2—2所示。



　　(3)罐頂罐頂?shù)姆N類很多，如拱頂、浮頂、球頂、桁架頂?shù)取Ｓ捎谟蛶?kù)中使用較多的是拱頂和浮頂，因此僅對這兩種罐頂做一個簡單描述。

　　①拱頂拱頂油罐的罐頂為球缺形，球缺半徑一般取油罐直徑的0．8～1.2倍。拱頂本身是承重構件，有較大的鋼性，能承受較高的內壓，有利于降低油品蒸發損耗。按照其結構形式，拱頂又可分為球形拱頂和準球形拱頂。其中球形拱頂結構簡單，施工方便，因此應用比較廣泛，而準球形拱頂受力情況較好，承壓能力較高，但由于施工困難，實際上很少使用。

　　②浮頂浮頂是一覆蓋在油面上，并隨油面升降的盤狀結構物。由于浮頂與油面間幾乎不存在氣體空間，因而可以極大減少油品蒸發損耗，同時還可以減少油氣對大氣的污染，減少發生火災的危險。浮頂?shù)慕Y(jié)構形式有雙盤式和單盤式兩種，我國應用最廣泛的是單盤式浮頂。浮頂油罐又可根據油罐殼體是否封頂分為外浮頂油罐和內浮頂油罐。外浮頂油罐由于浮頂直接暴露于大氣，儲存的油品很容易被雨雪、灰塵污染，故常用來儲存原油。內浮頂油罐由于有固定頂蓋的遮擋，浮盤上不會積聚雨水，而且可以避免塵埃、風沙對油品的污染。由于內浮頂油罐具有拱頂油罐和浮頂油罐的優點，因此廣泛用來儲存汽油、煤油、溶劑汽油、航空汽油和航空煤油等。

　　5．試簡述臥式鋼油罐的結構

　　臥式鋼油罐主要由罐身和罐頂組成。

　　(1)罐身臥式鋼油罐的罐身一般為圓筒形，也有采用橢圓形的，它是由多個罐圈相互焊接而成的。對于容量大的臥式鋼油罐，罐身各圈板的焊接多采用交互式搭接方式，同一體圈的縱向焊縫則仍采用對接方式。罐圈數量一般取單數，使油罐兩端的直徑相等。

　　而小型臥式罐罐圈之間采用對接焊接，也有利用鋼質板圈成圓筒，然后采用螺旋形焊縫焊接而成的。

　　為了增加罐身剛度，圈板內焊裝角鋼加強環，對于容量較大或埋人地下的臥罐，以角鋼焊制成的三角形架焊于加強環內。

　　(2)罐頂臥式鋼油罐的罐頂有準球形罐頂、球形罐頂和平頂三種。

　　①準球形罐頂是中間用曲率半徑R＝D的球缺，邊緣用曲率半徑為r的均勻轉角過渡連接罐身(r＝1／7R～1／10R)。這種連接方法使罐頂與罐身的連接曲率過渡平緩，受力情況良好，制造也較方便，因此被廣泛采用。

　　②球形罐頂是用球形曲面(R＝D)焊于罐身兩端而成，施工方便，但因在罐頂和罐身連接處曲率發生突變，使油罐承壓能力大大降低，實際應用不多。

　　③平頂是把鋼板直接焊于罐身兩端的加強環上，結構最簡單，承受壓力的能力也最小，但不能用作埋地罐。

　　6. 金屬油罐是如何進行選型的?

　　《石油化工儲運系統罐區設計規范》(SH 3007—1999)第2．2節要求：

　　①儲存甲類和乙A類油品如原油、汽油、溶劑油等的地上立油罐，應選用浮頂罐或者內浮頂罐；

　　②航空汽油、噴氣燃料應選用內浮頂罐，燈用煤油可選用內浮頂罐；

　　③柴油、潤滑油、電器用油、液壓油、重油(燃料油)及與其性質相似的油品應選用固定頂罐；

　　④液化烴、輕汽油(初餾點～60℃)和戊烷，常溫儲存應選用球罐或者臥罐；

　　⑤芳烴、醇類、醛類、酯類、酮類、腈類及與其性質相似的介質，根據具體情況可選用內浮頂罐或固定頂罐、臥罐；

　　⑥酸類、堿類宜選用固定頂罐或臥罐；

　　⑦液氨常溫儲存應選用球罐或臥罐。

　　7. 同一油罐組可以布置哪些種類的油品?

　　(1)甲、乙和丙A類可以布置在同一罐組內。

　　(2)甲、乙、丙A類油品不能與丙B類油品布置在同一罐組內。

　　(3)沸溢性油品儲罐不應與非沸溢性油品儲罐同組布置。

　　(4)地上立式油罐、高架油罐、臥式油罐、覆土油罐不宜布置在同一個油罐組內。

　　8. 甲類和乙A類油品采用浮頂罐或內浮頂罐的原因是什么?

　　(1)減少了油氣對空氣的污染。

　　(2)減少了空氣對油品的氧化。

　　(3)保證了油罐運行的安全。
