扣件式鋼管腳手架：按其搭設位置分為外腳手架、里腳手架；按立桿排數分為單排、雙排腳手架；按高度分為一般、高層腳手架，以及分為結構、裝修腳手架，具體搭設的操作規定，其基本要求如下：

　　1．腳手架應由立桿(沖天)、縱向水平桿(大橫桿、順水桿)、橫向水平桿(小橫桿)、剪刀撐(十字蓋)、拋撐(壓欄子)、縱、橫掃地桿和拉接點等組成，腳手架必須有足夠的強度、剛度和穩定性，在允許施工荷載作用下，確保不變形、不傾斜、不搖晃。

　　2．腳手架搭設前應清除障礙物、平整場地、夯實基土、作好排水，根據腳手架專項安全施工組織設計和安全技術措施交底的要求，基礎驗收合格后，放線定位。

　　3．墊板宜采用長度不少于2跨，厚度不小于5cm的木板，也可采用槽鋼，底座應準確放在定位位置上。

　　3．3．2結構承重的單、雙排腳手架：

　　1．搭設高度不超過20m的腳手架，構造主要參數見表。

　　2．立桿應縱成線、橫成方，垂直偏差不得大于架高l／200。立桿接長應使用對接扣件連接，相鄰的兩根立桿接頭應錯開500mm，不得在同一步架內。立桿下腳應設縱、橫向掃地桿。

　　3．縱向水平桿在同一步架內縱向水平高差不得超過全長的l／300，局部高差不得超過50mm。縱向水平桿應使用對接扣件連接，相鄰的兩根縱向水平桿接頭錯開500mm，不得在同一跨內。

　　4．橫向水平桿應設在縱向水平桿與立桿的交點處，與縱向水平桿垂直。橫向水平桿端頭伸出外立桿應大于lOOmm，伸出里立桿為450mm。

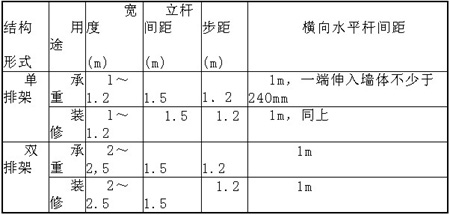

　　表3．3．2扣件式鋼管腳手架構造參數



　　5．架高20m以上時，從兩端每7根立桿(一組)從下到上設連續式的剪刀撐，架高20m以下可設間斷式剪刀撐(斜支撐)，即從架子網端轉角處開始（每7根立桿為一組）從下到上連續設置。剪刀撐鋼管接長應用應用兩只旋轉扣件搭接，接搭長度不小于1m，剪刀撐與地面夾角為45°～60°。剪刀撐每節兩端應用旋轉扣件與立桿或橫向水平桿扣牢。

　　6．腳手架與在建建筑物拉結點必須用雙股8號鉛絲或Φ6mm。鋼筋與結構拉頂牢固，拉結點之間水平距離不大于6m，垂直距離不大于4m。高度超過20m的腳手架不得使用柔性材料進行拉結，在拉結點設可靠支頂。

　　7．高層施工腳手架(高20m以上)在搭設過程中，必須以15～18m為一段，根據實際情況，采取撐、挑、吊等分階段將荷載卸到建筑物的技術措施。

　　8．鋪、翻腳手板：腳手板鋪設于架子的作業層上。腳手板有木、鋼兩種，不得使用竹編腳手板。腳手板必須滿鋪、鋪嚴、鋪穩，不得有探頭板和飛跳板。鋪腳手板可對頭或搭接鋪設，對頭鋪腳手板，搭接處必須是雙橫向水平桿，且兩根間隙260～300mm，有門窗口的地方應設吊桿和支柱，吊桿間距超過1m時，必須增加支柱。

　　搭接鋪腳手板時，兩塊板端頭的搭接長度應不小于200mm，如有不平之處要用木塊墊在縱、橫水平桿相交處，不得用碎磚塊塞墊。

　　翻腳手板應二人操作，配合要協調，要按每檔由里逐塊向外翻，到最外一塊時，站到鄰近的腳手板把外邊一塊翻上去。翻、鋪腳手板時必須系好安全帶。腳手板翻板后，下層必須留一層腳手板或兜一層水平安全網，作為防護層。

　　扣件式鋼管腳手架：按其搭設位置分為外腳手架、里腳手架；按立桿排數分為單排、雙排腳手架；按高度分為一般、高層腳手架，以及分為結構、裝修腳手架，具體搭設的操作規定，其基本要求如下：

　　1．腳手架應由立桿(沖天)、縱向水平桿(大橫桿、順水桿)、橫向水平桿(小橫桿)、剪刀撐(十字蓋)、拋撐(壓欄子)、縱、橫掃地桿和拉接點等組成，腳手架必須有足夠的強度、剛度和穩定性，在允許施工荷載作用下，確保不變形、不傾斜、不搖晃。

　　2．腳手架搭設前應清除障礙物、平整場地、夯實基土、作好排水，根據腳手架專項安全施工組織設計和安全技術措施交底的要求，基礎驗收合格后，放線定位。

　　3．墊板宜采用長度不少于2跨，厚度不小于5cm的木板，也可采用槽鋼，底座應準確放在定位位置上。

　　3．3．2結構承重的單、雙排腳手架：

　　1．搭設高度不超過20m的腳手架，構造主要參數見表。

　　2．立桿應縱成線、橫成方，垂直偏差不得大于架高l／200。立桿接長應使用對接扣件連接，相鄰的兩根立桿接頭應錯開500mm，不得在同一步架內。立桿下腳應設縱、橫向掃地桿。

　　3．縱向水平桿在同一步架內縱向水平高差不得超過全長的l／300，局部高差不得超過50mm。縱向水平桿應使用對接扣件連接，相鄰的兩根縱向水平桿接頭錯開500mm，不得在同一跨內。

　　4．橫向水平桿應設在縱向水平桿與立桿的交點處，與縱向水平桿垂直。橫向水平桿端頭伸出外立桿應大于lOOmm，伸出里立桿為450mm。

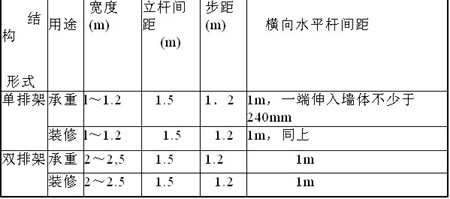

　　表3．3．2扣件式鋼管腳手架構造參數



　　5．架高20m以上時，從兩端每7根立桿(一組)從下到上設連續式的剪刀撐，架高20m以下可設間斷式剪刀撐(斜支撐)，即從架子網端轉角處開始（每7根立桿為一組）從下到上連續設置。剪刀撐鋼管接長應用應用兩只旋轉扣件搭接，接搭長度不小于1m，剪刀撐與地面夾角為45°～60°。剪刀撐每節兩端應用旋轉扣件與立桿或橫向水平桿扣牢。

　　6．腳手架與在建建筑物拉結點必須用雙股8號鉛絲或Φ6mm。鋼筋與結構拉頂牢固，拉結點之間水平距離不大于6m，垂直距離不大于4m。高度超過20m的腳手架不得使用柔性材料進行拉結，在拉結點設可靠支頂。

　　7．高層施工腳手架(高20m以上)在搭設過程中，必須以15～18m為一段，根據實際情況，采取撐、挑、吊等分階段將荷載卸到建筑物的技術措施。

　　8．鋪、翻腳手板：腳手板鋪設于架子的作業層上。腳手板有木、鋼兩種，不得使用竹編腳手板。腳手板必須滿鋪、鋪嚴、鋪穩，不得有探頭板和飛跳板。鋪腳手板可對頭或搭接鋪設，對頭鋪腳手板，搭接處必須是雙橫向水平桿，且兩根間隙260～300mm，有門窗口的地方應設吊桿和支柱，吊桿間距超過1m時，必須增加支柱。

　　搭接鋪腳手板時，兩塊板端頭的搭接長度應不小于200mm，如有不平之處要用木塊墊在縱、橫水平桿相交處，不得用碎磚塊塞墊。

　　翻腳手板應二人操作，配合要協調，要按每檔由里逐塊向外翻，到最外一塊時，站到鄰近的腳手板把外邊一塊翻上去。翻、鋪腳手板時必須系好安全帶。腳手板翻板后，下層必須留一層腳手板或兜一層水平安全網，作為防護層。
