首先，請看測井作業流程圖

　　1．測井作業的流程和主要設備及功能。

　　首先，請看測井作業流程圖

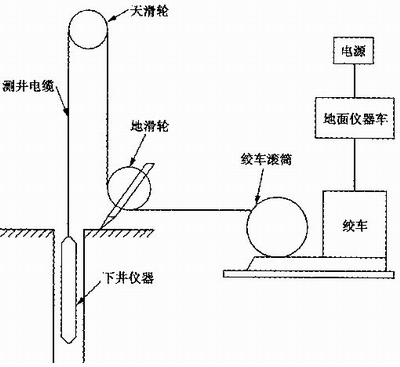

圖3—5  測井作業流程圖

　　主要是利用纏繞在滾筒上的電纜，通過天、地滑輪的導引，把測井儀器下放到井底，然后啟動儀器，并緩慢上升測試地層。其主要設備是：

　　地面儀器車：一般由密封較好的特種中型轎車改裝，車上裝備有各種儀器。儀器車給地面儀器提供一個安全良好的環境，使測井儀器得以在野外現場工作，將所測得各項參數進行順利地處理。地面儀器的功能主要包括以下幾方面：

　　①給下井儀器供電，或給下井火工器材點火。

　　②向下井儀器輸送各種控制信號。

　　③接受由下井儀器測量并傳輸上來的各種信號。

　　④將接收到的各種信息進行調解、放大、顯示、采集和計算。

　　⑤按深度采樣并記錄。包括數字記錄(磁帶)和模擬記錄。

　　⑥進行回放、合并、校正、計算和現場數字處理，向現場提供解釋成果。

　　電纜絞車：一般由卡車改裝，車上裝有絞車滾筒，能起下電纜將井下儀器送到測量井段，又能將大量參數傳送給地面儀器。

　　下井儀器：測地層孔隙度的儀器有聲速、中子和密度儀器；測地層電阻率的方法除過去的電極系測井外，現在普遍使用的有雙感應八側向、雙側向、微側向、微球形聚焦等儀器。測井選擇什么樣的下井儀器組合，要根據不同的地質剖面和不同的測井參數要求來選擇。一般各油田都有一個統一的標準系列，如以聲感組合為主的砂泥巖剖面測井系列，以聲波、側向?yàn)橹鞯幕規r剖面測井系列等。另外，還有地層傾角、電纜式地層測試器、聲波變密度、井壁取心等輔助系列，以及聲放磁固井質量檢查系列。

　　井口滑輪：天、地兩個滑輪直徑一般為85厘米，周長  為2．5米，重量為38公斤。天滑輪安裝在鉆機的游動滑車  上，地滑輪用鏈條固定在鉆井平臺上。兩個滑輪主要作用是  導引電纜的方向，使電纜順利上下井。

　　測井電纜：測井是以電纜為傳輸工具的井下作業，所以  電纜是測井作業的重要器材。電纜的功能是：輸送各種下井  儀器、工具和射孔器等；向井下儀器輸電和傳送控制信號；  將井下儀器輸出的信號傳輸?shù)降孛妗?/P>

　　測井在石油勘探開發過程中，服務于鉆井和采油作業，作業時間完全受鉆井進度和采油工藝要求所制約，特別是鉆井測井作業更是如此。無論白天還是深夜，也無論是夏季的炎炎烈日，還是寒冬的風雪天氣，只要接到測井通知，測井作業小隊就應立即出發。這就決定了測井工作的性質，是屬于流動性很強的野外作業。作業人員和價值昂貴的儀器全部依靠測井車來運載。一般從測井基地到作業井場，近則幾公里、幾十公里，遠則幾百公里甚至上千公里，執行測井任務的作業隊伍不分白天黑夜，或驅車穿行喧鬧人多的城市，或馳騁在邊塞公路，或繞行于鄉村街道與田間土路，因此交通行車安全，是測井行業安全管理工作的大事。

　　測井還是帶有一定風險性的作業，因?yàn)樗�涉及野外臨時用電、使用火工器材、接觸放射性源；有時測井可能遇到突發井噴、井口溢出有毒氣體、鉆臺發生落物等事故；此外赴海上、沙漠腹地作業(測井)，還會涉及其他危險因素。

　　測井作業易發生事故的環節

　　測井在石油勘探開發過程中，服務于鉆井和采油作業，作業時間完全受鉆井進度和采油工藝要求所制約，特別是鉆井測井作業更是如此。無論白天還是深夜，也無論是夏季的炎炎烈日，還是寒冬的風雪天氣，只要接到測井通知，測井作業小隊就應立即出發。這就決定了測井工作的性質，是屬于流動性很強的野外作業。作業人員和價值昂貴的儀器全部依靠測井車來運載。一般從測井基地到作業井場，近則幾公里、幾十公里，遠則幾百公里甚至上千公里，執行測井任務的作業隊伍不分白天黑夜，或驅車穿行喧鬧人多的城市，或馳騁在邊塞公路，或繞行于鄉村街道與田間土路，因此交通行車安全，是測井行業安全管理工作的大事。

　　測井還是帶有一定風險性的作業，因?yàn)樗�涉及野外臨時用電、使用火工器材、接觸放射性源；有時測井可能遇到突發井噴、井口溢出有毒氣體、鉆臺發生落物等事故；此外赴海上、沙漠腹地作業(測井)，還會涉及其他危險因素。
