中華人民共和國機械電子工業部1992—05—16批準    1993—01—01實施

　　
　　
　　
　　1  主題內容與適用范圍
　　
　　本標準規定了自動進給縱剖木工圓鋸機結構安全要求，包括一般要求、安全防護裝置的要求、操縱機構的要求等。
　　
　　本標準適用于自動進給縱剖木工圓鋸機(以下簡稱機床)。
　　
　　本標準不適用于自動進給雙圓鋸裁邊機。

[NextPage]

　　　　
　　
　　2  引用標準
　　
　　GB 10961  木工機床操作指示形象化符號
　　
　　GB 12557  木工機床結構安全通則
　　
　　JB 5720  木工機床電氣設備  通用技術條件
　　
　　ZB J65 015  木工機床噪聲聲壓級測量方法
　　　　
　　
　　3  一般要求
　　
　　3．1  機床除應符合本標準規定外，還應符合GB 12557的規定。
　　
　　3．2  機床主運動的接通不遲于進給運動，進給運動的斷開不遲于主運動的斷開。
　　
　　3．3  機床上必須設置壓緊工件的機構。
　　
　　3．4  機床上的進給一端必須裝有止逆器。
　　
　　3．5  機床的機動進給機構必須靈活、安全可靠。
　　
　　3．6  機床的鋸軸與鋸片部分必須設置防護裝置。
　　
　　3．7  機床上必須裝有電氣過載保護裝置。
　　
　　3．8  鋸片的裝拆與緊固必須安全可靠。
　　
　　3．9  激光導向裝置應靈敏、可靠。
　　
　　3．10  機床電氣系統應符合JB 5720的規定。
　　　　
　　
　　4  機床的滾壓及其升降機構的要求
　　
　　4．1  鋸軸在工作臺上面的機床
　　
　　4．1．1  壓滾采用主滾筒形式，在鋸片前和后都應設有不少于1根的主滾筒。
　　
　　4．1．2  壓滾采用主滾筒與拼合滾筒形式，拼合滾筒除在鋸片左右的位置不得少于兩對外，還應符合第4．1．1的規定。
　　
　　4．2  鋸軸在工作臺下面的機床，在鋸片前和后都應設有不少于2根的主滾筒。
　　
　　4．3  滾筒必須能充分壓緊工件。
　　
　　4．4  拼合滾筒與鋸片之間的間距應不超過10mm。
　　
　　4．5  壓滾的壓簧應有足夠的壓力防止工件跳動。
　　
　　4．6  壓滾離工作臺面高度位置應能調節，并有可靠的鎖緊裝置，保證進給時不松動。
　　　　
　　
　　5  壓板機構的要求
　　
　　5．1  壓簧應能可調，保證壓板壓緊工件。
　　
　　5．2  壓簧和壓板應有足夠的壓力防止工件跳動。
　　　　
　　
　　6  止逆器的要求
　　
　　6．1  機床必須有止逆器，應具有足夠的抗沖擊能力。
　　
　　6．2  止逆器應動作靈敏、可靠，能防止工件回彈。
　　
　　6．3  止逆器必須有足夠的剛度、強度和抗沖擊能力。
　　
　　6．4  啟閉止逆器的操縱機構必須有可靠的定位器，止逆器的開啟操縱機構必須與機床啟動聯鎖。
　　　　
　　
　　7  進給機構的要求
　　
　　7．1  履帶鏈進給應符合下列要求：
　　
　　a．  履帶鏈進給應安全、可靠，能保證機床工作時工件的進給；
　　
　　b．  履帶塊應耐磨并有足夠的抗拉強度；
　　
　　c．  履帶塊應有保證鋸切的鋸槽，且表面結構應能與壓緊機構配合，進給時工件不產生滑動。
　　
　　7．2  滾筒進給應保證工件在進給中不產生上下跳動。
　　　　
　　
　　8  安全防護裝置的要求
　　
　　8．1  多鋸片木工圓鋸機必須有側向防護板，防止小塊碎材向側向飛出。
　　
　　8．2  開啟鋸軸和鋸片部分的防護裝置應與機床啟動聯鎖。
　　
　　8．3  防護裝置應有足夠的強度，保證安全可靠。
　　　　
　　
　　9  操縱機構的要求
　　
　　9．1  操縱手輪、手柄離地高度按GB 12557第5．4中“>5～25次／每班”進行考核。
　　
　　9．2  操縱手輪、手柄的操縱力按GB 12557第5．6中“≤5次／每班”考核。
　　
　　9．3  機床操作指示所應用的形象化指示符號應符合GB 10961的規定。
　　
　　9．4  機床必須有急停按鈕。
　　　　
　　
　　10  機床噪聲的要求
　　
　　10．1  測量噪聲時機床一般處于下列狀態：
　　
　　a．  采用4片標準的硬質合金圓鋸片；
　　

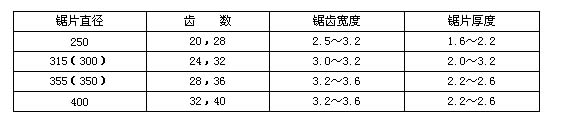

　　b．  鋸片直徑、齒數、鋸片厚度、鋸齒寬度推薦如下：
　　
　　　　
　　鋸片直徑
　
　　

　　c．  鋸齒寬度偏差為±0.1 mm；
　　
　　d．  鋸片厚度偏差為±0.1 mm；
　　
　　e．  主軸轉速取最高轉速；
　　
　　f．  進給速度選用15±2 m／min，或最接近于15±2m／min；
　　
　　g．  鋸片處于鋸片高度40mm的位置上；
　　
　　h．  鋸片間距取能鋸切板條寬度為150mm的間距。
　　
　　注：對單鋸片機動進給木工圓鋸機，測量時鋸片數為1片，鋸片間距的規定不適用。
　　
　　10．2  單鋸片自動進給縱剖木工圓鋸機，鋸片直徑≤315 mm，機床的噪聲最大聲壓級不得超過83 dB(A)，鋸片直徑>315 mm，機床的噪聲最大聲壓級不得超過85 dB(A)，測量方法按ZB J65 015的規定。
　　
　　10．3  多鋸片機動進給木工圓鋸機，鋸片直徑≤315 mm，機床的噪聲最大聲壓級不得超過88dB(A)，鋸片直徑>315 mm，機床的噪聲最大聲壓級不得超過90dB(A)，測量方法按ZB J65 015的規定。
　　　　
　　
　　11  機床的排屑與粉塵濃度的要求
　　
　　11．1  機床應設置有效的排屑口。
　　
　　11．2  機床安裝上有效的吸塵裝置后，工作時1片鋸片所產生的粉塵濃度值在操作者周圍不得超過10mg／m3，每增加1片鋸片，其粉塵濃度值的增加量不得超過5 mg／m3。
　　　　

　　附加說明：
　　
　　本標準由全國木工機床與刀具標準化技術委員會提出。
　　
　　本標準由福州木工機床研究所歸口。
　　
　　本標準由上海木工機械廠負責起草。
　　
　　本標準主要起草人林重光、蔣坤堯。
