中華人民共和國機械工業部1997—03—04批準    1997—10—01實施
　
　　前    言

　　
　　本標準是對ZB D93 002—88《礦井提升機和礦用絞車  盤形制動器》的修訂。
　　
　　本標準為機械行業強制性標準。
　　
　　本標準自1997年10月1日起實施。自生效之日起，同時代替ZB D93 002—88。
　　
　　本標準由全國礦山機械標準化技術委員會提出并歸口。
　　
　　本標準負責起草單位：機械工業部洛陽礦山機械研究所。
　　
　　本標準主要起草人：裴玉蘭、黃立平、張積良、郭明、楊現利。
　　
　　本標準委托全國礦山機械標準化技術委員會負責解釋。
　
　　
　　1  范圍
　　
　　本標準規定了礦井提升機和礦用提升絞車用盤形制動器的基本參數、技術要求、試驗方法與標志、包裝、運輸、貯存。
　　
　　本標準適用于礦井提升機和礦用提升絞車成對使用的盤形制動器。
　　　　　　
　　2  引用標準
　　
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　
　　GB 191—90  包裝儲運圖示標志
　　
　　JB 3721—84  礦井提升機  盤形制動器閘瓦
　　
　　JB 3812—84  礦井提升機和礦用絞車  盤形制動器用碟形彈簧
　　
　　TJ 831(六)一?8  機械設備安裝工程施工及驗收規范
　　
　　煤礦安全規程(1992年版)

[NextPage]

　　　　　
　　3  基本參數
　　

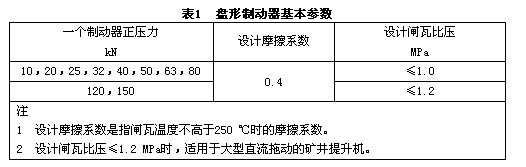

　　盤形制動器的基本參數應符合表1的規定。

　　


　　4  要求
　　
　　4．1  一般要求
　　
　　4．1．1  盤形制動器應符合本標準的要求，并按照經規定程序批準的圖樣及技術文件制造。
　　
　　4．1．2  盤形制動器應符合《煤礦安全規程》的規定。
　　
　　4．1．3  配套件應符合現行標準或技術文件的規定。
　　
　　4．1．4  凡本標準未予規定的鑄、鍛、焊、加工和裝配等通用技術要求，均應符合現行國家標準或行業標準的有關規定。
　　
　　4．2  主要零部件的要求
　　
　　4．2．1  閘瓦的技術性能應符合JB 3721—84中第2章的規定。
　　
　　4．2．2  碟形彈簧的工作極限負荷、工作極限負荷下的變形量、在Ⅱ點的計算應力及強壓處理負荷等主要技術參數應符合JB 3812—84中1．3的規定，技術要求應符合JB 3812—84中第2章的規定。
　　
　　4．2．3  產品應裝設放氣裝置。
　　
　　4．2．4  產品裝配后，活塞和閘瓦在設計油壓下應同時動作，不應有爬行、卡住現象。
　　
　　4．2．5  在無負荷條件下，盤形制動器活塞最低動作壓力不得超過0.3MPa。
　　
　　4．2．6  在設計油壓下，盤形制動器閘瓦的行程與設計行程的差值不得大于設計行程的10％。
　　
　　4．2．7  產品裝配后在1.25倍設計油壓下保持10min，各密封處不顯油跡。
　　
　　4．2．8  盤形制動器油缸密封件壽命不低于3個月或提升4×104次。
　　
　　4．2．9  產品現場安裝、調整和試驗時，應符合TJ 231(六)的有關規定。
　　
　　4．2．10  盤形制動器現場安裝調整好后，每對制動器兩側閘瓦間隙之差不得大于0.1 mm，加閘盤實際最大偏擺量。
　　
　　　　
　　5  試驗與檢驗
　　
　　5．1  出廠檢驗
　　
　　每臺產品出廠前均應進行如下出廠檢驗：
　　
　　a)碟形彈簧的性能試驗按JB 3812—84中第3章的規定執行；
　　
　　b)產品性能應達到4．2．5、4．2．6和4．2．7的規定；
　　
　　c)在設計油壓下，盤形制動器全行程往復動作五次以上，檢查產品達到4．2．5的規定。
　　
　　5．2  型式檢驗
　　
　　產品首批制造、結構改動較大、材料修改和轉廠生產時，產品除達到出廠檢驗要求外，還應滿足下列要求：
　　
　　a)盤形制動器的正壓力應達到表1的規定；
　　
　　b)油缸密封件壽命應達到4．2．8的規定。
　　
　　5．3  產品應由用戶按照制造廠的使用說明書在使用現場進行安裝、調試、運轉，并應滿足4．2．9、4．2．10的要求。
　　
　　
　　
　　6  標志、包裝、運輸、貯存
　　
　　6．1  產品單獨出廠時應在明顯部位固定標牌，其內容如下：
　　
　　a)產品名稱、型號；
　　
　　b)主要技術參數；
　　
　　c)制造廠名稱；
　　
　　d)制造日期。
　　
　　6．2  產品試驗合格后，所有外露油口應用塑料或金屬油塞封口，禁用紙張、棉紗、木塞等雜物封口。
　　
　　6．3  產品外露加工表面應涂防銹油脂。
　　
　　6．4  隨產品出廠的技術文件應包括：
　　
　　a)使用說明書；
　　
　　b)合格證；
　　
　　c)總圖。
　　
　　6．5  包裝應具有防潮能力，必須牢固可靠。
　　
　　6．6  包裝箱外壁標志應符合GB 191的規定。
