中華人民共和國機械工業部1997-03—04批準    1997—10—01實施

　
　　
　　前言
　　

　　本標準為機械行業強制性標準。
　　
　　本標準自1997年10月1日起實施。
　　
　　本標準由全國礦山機械標準化技術委員會提出并歸口。
　　
　　本標準負責起草單位：南昌礦山機械研究所。
　　
　　本標準主要起草人：羅仁如、彭  嵩、楊現利、謝志剛、吳智芳。
　　
　　0  引言
　　
　　  本標準符合有關法規規定。
　　
　　  本標準所包括的危險范圍，表明在本標準的范圍中。
　　　　　　
　　1  范圍
　　
　　本標準規定了對地下鏟運機的安全要求。
　　
　　本標準是從物理性能和預定使用方面對地下鏟運機的限制。
　　
　　本標準所包含的安全要求是針對地下鏟運機所有的危險，它適用于如在GB／T 15706．1—1995中3．11所描述的機器壽命期內各階段所產生的危險。
　　
　　本標準適用于礦山(煤礦除外)、工程、隧道中使用的地下內燃鏟運機和地下電動鏟運機。

[NextPage]

　　　　　　
　　2  引用標準
　　
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　
　　GB 998—82  低壓電器基本試驗方法
　　
　　GB 2894—88  安全標志
　　
　　GB 3768—83  噪聲源聲功率級的測定  簡易法
　　
　　GB 4064—83  電氣設備安全設計導則
　　
　　GB 8189—87  柴油機排放試驗方法  第二部分：地下礦、機車、船舶及其他工農業機械用
　　
　　GB 12972．1—91  礦用橡套軟電纜  第一部分：一般規定
　　
　　GB 15706．1—1995  機械安全  基本概念與設計通則  第1部分：基本術語、方法學
　　
　　JB／T 5501—91  地下內燃鏟運機  試驗方法
　　
　　冶金地下礦山安全規程(1990年版)
　　　　　
　　3  危險一覽表
　　
　　地下鏟運機(以下簡稱鏟運機)在其壽命期間內，因物理性能及預定使用而在各階段可能產生的危險，見表1。


　　4  安全要求和措施
　　
　　4．1  鏟運機起吊處應有明顯的指示標牌。
　　
　　4．2  在動臂及前、后車架鉸接處，應設置預防人身事故的醒目的安全標志，并符合GB 2894的規定。在車架鉸接處且應加裝安全連桿。
　　
　　4．3  油、水、氣各系統之管路(或線路)應排列整齊、合理，各連接處應密封嚴密、牢固，不得泄漏。
　　
　　4．4  操縱系統、轉向機構和制動裝置應操縱靈活，工作可靠，所有操作部位應有明顯的指示標牌，操縱

　　
　　4．5  所有儀表均應有明顯的功能或計量指示牌，儀表的布置應便于觀察。
　　
　　4．6  鏟運機應裝設可靠的工作制動、停車制動及緊急制動裝置。行駛速度為8 km／h時，工作制動距離應小于2.5m。停車制動時，應在1：5的斜坡上無滑行現象。
　　
　　4．7  鏟運機各傳動件應運轉平穩，無卡滯、過熱等現象。
　　
　　4．8  整機噪聲應符合《冶金地下礦山安全規程》的規定。
　　
　　4．9  鏟運機應裝設有外部照明和信號裝置。司機室應有良好的視野和較好的工作環境，并配置安全架。
　　
　　4．10  鏟運機應配置滅火裝置(如滅火器)。
　　

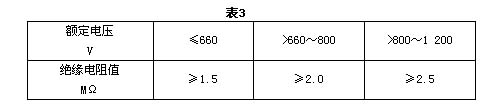

　　4．11  鏟運機的電氣設備應符合GB 4064的規定。電動鏟運機機體應有接地保護措施，主電路對地絕緣電阻值應符合表3的規定。

　　

　　4．12  電動鏟運機的卷纜裝置應保證電纜卷放與鏟運機運行同步。拖曳電纜應有終端保護，且符合GB 12972．1的規定。
　　

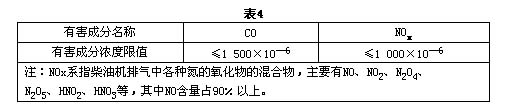

　　4．13  內燃鏟運機除其排氣中有害成分的濃度應符合表4的規定外，還應配置排氣凈化裝置。
　　
　　

　　注：NOx系指柴油機排氣中各種氮的氧化物的混合物，主要有NO、NO2、N2O4、N2O5、HNO2、HNO3等，其中NO含量占90％以上。
　　 　　　　　　
　　5  安全要求和措施的判定
　　
　　5．1  操縱手柄布置、操作力與行程的測定應按JB／T 5501—91中5．4．1的規定進行。
　　
　　5．2  工作制動和停車制動性能的測定應按JB／T 5501—91中5．3．4的規定進行。
　　
　　5．3  噪聲的測定應按GB 3768的規定進行。
　　
　　5．4  司機室視野及照明的測定應按JB／T 5501—91中5．4．2的規定進行。
　　
　　5．5  動臂油缸沉降量(表征其內漏特性)的測定應按JB／T 5501—9l中5．2．3的規定進行。
　　
　　5．6  油路系統密封性的判定
　　
　　受檢部件空轉60min及在額定載荷下試車30min后，觀察各動、靜密封處：
　　
　　——油液沿結合部縫隙滲出，為滲油；
　　
　　——滲油成滴或流至機體下部、底部或地面，為漏油。
　　
　　5．7  鏟運機傾翻情況的測定應按JB／T 5501—91中5．1．2及5．1．3的規定進行。
　　
　　5．8  電動鏟運機接地保護及主電路對地絕緣電阻的測定應按GB 998—82中6．1及6．2的規定進行。
　　
　　5．9  內燃鏟運機柴油機廢氣排放的測定應按GB 8189的規定進行。
　
　　6  使用信息
　　
　　6．1  鏟運機的操作者應經培訓并考核合格后方能上機操作，且應嚴格按使用說明書及本標準的規定正確使用。
　　
　　6．2  鏟運機應在下列條件的地下巷道中工作：
　　
　　a)頂板牢固；
　　
　　b)通風良好；
　　
　　c)合理的巷道斷面尺寸、轉彎半徑及坡度等。
　　
　　6．3  使用說明書的內容應包括：
　　
　　a)運輸、搬運和貯存的信息；
　　
　　b)交付試運轉的信息；
　　
　　c)自身的信息；
　　
　　d)使用的信息；
　　
　　e)維修的信息；
　　
　　f)停止運轉、拆卸和由于安全原因而報廢的信息。
　　
　　6．4  每臺產品均應在明顯位置處固定產品標志，它至少應包括以下內容：
　　
　　a)制造廠名稱和地址；
　　
　　b)系列或型式說明；
　　
　　c)主要技術參數；
　　
　　d)合格標志；
　　
　　e)制造日期及編號。
