中華人民共和國公安部1995—08—17批準    1996—06—01實施
　　
　　
　　
　　1  主題內容與適用范圍
　　
　　本標準規定了消火栓扳手的產品分類、技術要求、試驗方法、檢驗規則、標志、包裝和貯存。
　　
　　本標準適用于與地上、地下消火栓以及消防水泵接合器配套使用的消火栓扳手。
　　
　　2  引用標準
　　
　　GB／T 230  金屬洛氏硬度試驗方法
　　
　　GB 699  優質碳素結構鋼技術條件
　　
　　GB 1348球墨鑄鐵件
　　
　　GB／T 1804  一般公差  線性尺寸的未注公差
　　
　　GN 11  消防產品型號編制方法
　　
　　3  產品分類
　　
　　3．1  型式
　　
　　消火栓扳手按用途可分為地上、地下消火栓扳手兩種型式。

[NextPage]

　　
　　3．2  型號
　　
　　3．2．1  型號編制
　　
　　消火栓扳手的型號編制應符合GN 11的規定。
　　
　　


　　3．2．2  標志示例
　　
　　地上消火栓扳手：FB 400
　　
　　地下消火栓扳手：FBA 1000
　　
　　
　　4  技術要求
　　
　　4．1  基本尺寸
　　

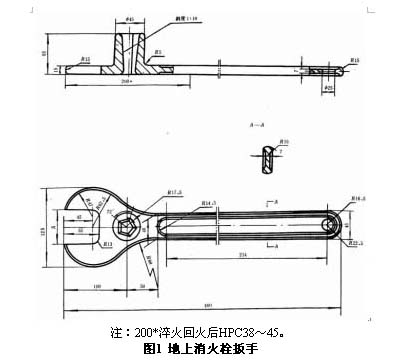

　　扳手的基本尺寸應符合表1及圖1、圖2的規定，未注公差尺寸應符合GB 1804的IT 16精度要求。
　　

　　

　　
　　注：200*淬火回火后HPC38～45。

　　


　　
　　
　　
　　

　　
　　4．2  扳手的材料及重量按表2規定，其中材料在保證設計要求的情況下允許采用代用材料。

　　
　　


　　4．3  地上消火栓扳手表面先涂F53-1紅丹酚醛防銹漆，待干后再涂C04-42大紅醇磁漆，地下消火栓扳手涂L01-6黑色瀝青清漆，亦可選用性能不低于規定牌號的同色油漆，油漆表面應平整光亮，不應有氣泡、開裂、剝落和流痕。
　　
　　4．4  消火栓扳手套筒壁厚應均勻，內外表面不應有裂紋和影響使用性能的斑疤等缺陷。
　　

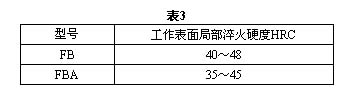

　　4．5  地下消火栓扳手的扳柄和立桿焊接處應牢固可靠，傳動附件方孔和扳柄兩端的硬度以及地上消火栓扳手的五角頭及S處的硬度應符合表3的要求，不應有損壞和永久變形。

　　
　　5  試驗方法
　　
　　5．1  硬度試驗按GB 230進行，應符合4．5規定。
　　
　　5．2  基本尺寸采用游標卡尺和鋼卷尺進行檢驗。游標卡尺的精度應不低于0.02mm。
　　
　　5．3  重量檢驗應采用精度不低于3％的稱重計進行檢驗。
　　
　　5．4  表面質量及涂漆層質量采用目測方法檢驗。
　　
　　6  檢驗規則
　　
　　6．1  型式檢驗
　　
　　6．1．1  有下列情況之一時，須進行型式檢驗：
　　
　　a．  生產廠新試制產品時；
　　
　　b．  改變工藝、結構、材料，并對產品性能可能產生影響時；
　　
　　c．  停產六個月以上再生產時；
　　
　　d．  正常連續生產兩年時；
　　
　　e．  國家質量監督機構提出進行型式檢驗要求時。
　　
　　6．1．2  型式檢驗的項目為本標準規定的全部項目。
　　
　　6．1．3  型式檢驗的樣本不得少于3件。
　　
　　6．1．4  型式檢驗的項目應全部符合標準方為合格。
　　
　　6．2  出廠檢驗
　　
　　6．2．1  消火栓扳手須經制造廠檢驗部門檢驗合格并附有產品合格證書方可出廠。
　　
　　6．2．2  出廠檢驗的檢驗項目為本標準規定的全部項目。
　　
　　6．2．3  用戶可按本標準對交貨產品進行試驗驗收，抽檢方法及返修辦法可由生產廠和用戶在合同中規定。
　　
　　7  標志、包裝及貯存
　　
　　7．1  消火栓扳手在明顯的地方應有永久性標志：型號、規格、生產廠名(或商標)。
　　
　　7．2  包裝盒內應有防護襯墊，避免產品碰撞、散落，并應有產品合格證書。合格證書應注明：標準編號、產品名稱、型號規格、出廠日期、制造廠名、檢驗人員印記等。
　　
　　7．3  包裝箱的材料應干燥，包裝應牢固。每箱的重量應適宜于運輸和搬運。
　　
　　7．4  消火栓扳手應在通風、干燥、無腐蝕性氣體的地方存放。
　　
　　
　　附加說明：
　　
　　本標準由中華人民共和國公安部消防局提出。
　　
　　本標準由全國消防標準化技術委員會第五分技術委員會歸口。
　　
　　本標準主要起草人潘銀素、徐耀亮、沈堅敏。
