中華人民共和國公安部1994—06—20批準    1995—05—01實施
　　
　　1  主題內容與適用范圍
　　
　　本標準規定了產品的分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
　　
　　本標準適用于推車式1211滅火器(以下簡稱滅火器)。
　　
　　2  引用標準
　　
　　GB 5842  液化石油氣鋼瓶
　　
　　GB 5099  鋼質無縫氣瓶
　　
　　GB 8109  推車式滅火器性能要求和試驗方法
　　
　　GB 4065  二氟一氯一溴甲烷滅火劑
　　
　　GB 3864  工業用氣態氮
　　
　　GB 1804  公差與配合  未注公差尺寸的極限偏差
　　
　　GB 197  普通螺紋  公差與配合(直徑1～355mm)
　　
　　GB 1．3  標準化工作導則  產品標準編寫規定
　　
　　GB 10111  利用隨機數骰子進行隨機抽樣的方法
　　
　　GN 11  消防產品型號編制方法

[NextPage]

　　
　　3  分類
　　
　　3．1  型式
　　
　　該種滅火器為貯壓式。滅火劑為二氟一氯一溴甲烷(CF2ClBr)，代號“1211”，驅動氣體為氮氣(N2)。
　　
　　3．2  型號
　　
　　3．2．1  滅火器的型號編制方法應符合GN 11的規定。
　　
　　3．2．2  標記示例
　　
　　25kg推車式1211滅火器
　　
　　

　　3．3  規格
　　
　　滅火器的規格按充裝的1211滅火劑重量劃分，系列規格分為20，25，40kg三種。
　　
　　4  技術要求
　　
　　4．1  基本參數
　　

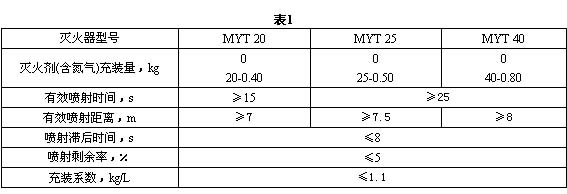

　　4．1．1  滅火器在20±5℃時，其性能參數應符合表1的規定。
　
　　

　　4．1．2  滅火器的間歇噴射滯后時間不得大于3s。
　　
　　4．1．3  滅火器在噴射過程中，任何連接處均不得有泄漏現象。
　　
　　4．1．4  滅火器的使用溫度為-20～55℃。
　　
　　在使用溫度范圍內，滅火器的噴射性能應符合下列規定：
　　
　　a．  有效噴射時間的偏差不得大于在20土5℃時有效噴射時間的土25％。
　　
　　b．  噴射滯后時間不得大于12s。
　　
　　c．  噴射剩余率不得大于10％。
　　
　　4．1．5  滅火器的滅火能力，不得小于表2的規定。

　　
　　4．2  材料要求
　　
　　采用焊接方法制造的滅火器簡體的材料應符合GB 5842中第3章的規定。采用無縫結構制造的筒體的材料應符合GB 5099中第3章的規定。
　　
　　4．3  結構強度要求
　　
　　4．3．1  滅火器筒體設計按采用結構不同，應分別符合GB 5842中第4章的規定或應符合GB 5099中第4．2、4．3、4．4條的規定。
　　
　　4．3．2  滅火器的結構強度應符合GB 8109中第3．7．3和3．7．4條的規定。
　　
　　4．4  行駛機構要求
　　
　　滅火器的行駛機構應符合GB 8109中第3．8條的規定。
　　
　　4．5  密封性能要求
　　
　　4．5．1  滅火器的密封性能應符合GB 8109中第3．4．2、3．4．3條的規定。
　　
　　4．5．2  滅火器應能承受公稱工作壓力的氣密性試驗，不得有泄漏現象。
　　
　　4．6操作性能要求
　　
　　滅火器的操作性能應符合GB 8109中第3．5條的規定。
　　
　　4．7  抗腐蝕性能要求
　　
　　滅火器抗腐蝕性能應符合GB 8109中第3．6條的規定。
　　
　　4．8  安全裝置要求
　　
　　滅火器應設有卸壓機構，以保證在滯壓情況下能安全卸下器蓋。
　　
　　4．9  噴射軟管及接頭的要求
　　
　　滅火器的噴射軟管及接頭應符合GB 8109中第3．10條的規定。
　　
　　4．10  制造要求
　　
　　4．10．1  采用焊接方法制造的簡體應符合GB 5842中第5章的規定。采用無縫結構制造的筒體應符合GB 5099中第5章的規定。
　　
　　4．10．2  其他金屬零件的加工未注公差等級應符合GB 1804中IT14級的規定，非金屬零件的加工未注公差尺寸的公差等級應符合GB 1804中IT16級的規定。螺紋的未注公差尺寸應符合GB 197中內螺紋7H級，外螺紋8g級的規定。
　　
　　4．10．3  鈑金、沖壓零件表面應無重皮、皺紋及明顯的機械損傷等缺陷。
　　
　　4．10．4  鑄、鍛零件的表面應清潔、無毛刺、結疤等。內部不得有縮松、氣孔、砂眼、裂紋等缺陷。
　　
　　4．11  其他要求
　　
　　4．11．1  滅火器的噴射槍及其固定裝置應符合GB 8109中第3．11．1和3．11．2條的規定。
　　
　　4．11．2  顯示滅火器內部壓力的裝置應符合GB 8109中第3．11．3條的規定。
　　
　　4．11．3  滅火器上使用的橡膠和塑料件應符合GB 8109中第3．11．4條的規定。
　　
　　4．11．4  滅火器內充裝的滅火劑質量應符合GB 4065的規定。
　　
　　4．11．5  滅火器內充裝的驅動氣體的質量應達到GB 3864中規定的最低級。
　　
　　4．12  外觀質量
　　
　　4．12．1  滅火器的油漆漆膜色澤應均勻。無龜裂，無明顯流痕、氣泡、劃傷、磕傷等缺陷。
　　
　　4．12．2  電鍍件表面應無氣泡、明顯劃傷、碰傷等缺陷。
　　
　　4．12．3  銘牌裝貼應端正、平服，不缺邊少字，無明顯皺褶、氣泡等缺陷。且經外部腐蝕試驗后，應不脫落。
　　
　　5  試驗方法
　　
　　5．1  噴射性能試驗
　　
　　5．1．1  噴射性能試驗按GB 8109中第4．1條的方法進行。
　　
　　5．1．2  有效噴射距離試驗應與有效噴射時間、噴射滯后時間和噴射剩余率試驗同時進行。試驗時，在噴射方向上預先在離噴嘴6到10m距離之間以250mm為間隔定出標記線，標記線的零位線應于噴嘴頂端相平齊。在進行連續噴射試驗時，當滅火器噴射到規定最小有效噴射時間一半時，在標記線上讀出此時噴射的最遠點則是有效噴射距離。噴射結束后，測滅火劑充裝量和充裝系數。
　　
　　在噴射過程中，應注意觀察滅火器各連接處有無泄漏現象。
　　
　　5．2  滅火性能試驗
　　
　　滅火性能試驗按GB 8109中第4．3條的方法進行。
　　
　　5．3  結構強度試驗(包括噴射軟管及接頭)
　　
　　結構強度試驗按GB 8109中第4．7條的方法進行。
　　
　　5．4  行駛機構試驗
　　
　　行駛機構試驗按GB 8109中第4．11條的方法進行。
　　
　　5．5  噴射槍跌落試驗
　　
　　噴射槍跌落試驗按GB 8109中第4．12條的方法進行。
　　
　　5．6  密封性能試驗
　　
　　5．6．1  密封性能試驗按GB 8109中第4．4條(除4．4．3和4．4．4．3條)的方法進行。
　　
　　5．6．2  氣密性試驗方法為在滅火器中充入公稱工作壓力的氮氣，浸沒在水溫不低于5℃的清水中，水面應高于被測零部件50mm以上，保持10min。試驗結果應符合4．5．2條的規定。
　　
　　5．7  操作性能試驗
　　
　　操作性能試驗按GB 8109中第4．5條的方法進行。
　　
　　5．8  腐蝕試驗
　　
　　腐蝕試驗按GB 8109中第4．6條的方法進行。
　　
　　5．9  顯示內部壓力裝置試驗
　　
　　顯示內部壓力裝置試驗按GB 8109中第4．9條的方法進行。
　　
　　5．10  橡膠塑料件的熱穩定性試驗
　　
　　橡膠塑料件的熱穩定性試驗按GB 8109中第4．10條的方法進行。
　　
　　6  檢驗規則
　　
　　產品出廠應經制造廠檢驗部門檢驗，保證產品符合本標準的規定。
　　
　　6．1  檢驗分類
　　
　　產品檢驗分出廠檢驗和型式檢驗。
　　
　　6．1．1  產品的出廠檢驗項目為外觀質量、滅火劑充裝量、浸水法密封性能試驗。
　　
　　6．1．2  產品的型式檢驗項目為本標準規定的全部項目。遇GB 1．3中第6．6．1條情況時，應做型式檢驗。
　　
　　6．1．3  產品的逐批檢查應符合GB 8109中第5．3．1條的規定。
　　
　　6．1．4  產品的周期檢查應符合GB 8109中第5．3．2條的規定。
　　
　　6．2  抽樣與組批規則
　　
　　6．2．1  產品的出廠檢驗為逐臺檢驗。
　　
　　6．2．2  產品型式檢驗項目的組批及抽樣數量見表3。
　　
　　6．2．3  試樣的抽樣方法應符合GB 10111的規定。
　　
　　6．3  判定規則
　　
　　6．3．1  出廠檢驗項目應全部合格。否則判為不合格。
　　
　　6．3．2  型式檢驗項目的缺陷分類見表3，其合格標準為不允許有致命缺陷，重缺陷不允許有3項，輕缺陷不允許有5項，缺陷總數不允許有6項。
　　
　　7  標志、包裝、運輸、貯存
　　
　　7．1  標志
　　
　　7．1．1  滅火器筒體顏色推薦用紅色。
　　
　　7．1．2  滅火器上應有銘牌，其內容如下：
　　
　　a．  滅火器的名稱、型號；
　　
　　b．  滅火器的滅火級別；
　　
　　c．  滅火器的使用方法，包括一個或多個圖形的說明；
　　
　　d．  滅火器的使用溫度范圍；
　　
　　e．  滅火劑及驅動氣體的種類和數量；
　　
　　f．  滅火器定期檢查的說明；
　　
　　g．  滅火器水壓試驗壓力；
　　
　　h．  滅火劑毒性或電擊危險的警告；
　　
　　i．  滅火器生產許可證或批準文件的編號；
　　
　　j．  滅火器出廠年月；
　　
　　k．  滅火器制造廠名稱或商標。
　　
　　7．2  包裝
　　
　　7．2．1  滅火器的包裝應保證在正常運輸中不損壞和散裝，并符合用戶的需要及運輸和貯存的要求。
　　
　　7．2．2  滅火器包裝箱外面應有下列內容：
　　
　　a．  產品型號、名稱和規格；
　　
　　b．  內裝數量(臺)；
　　
　　c．  包裝箱外形尺寸；長×寬×高(mm)；
　　
　　d．  整體重量(kg)；
　　
　　e．  產品出廠時間或序號；
　　
　　f．  制造廠名稱、地址；
　　
　　g．  “小心輕放”、“注意防潮”、“嚴禁烈日曝曬”等字樣或標記。
　　
　　7．3運輸和貯存
　　
　　7．3．1  滅火器在運輸和貯存中，嚴禁倒放、雨淋、曝曬、強輻射熱和接觸腐蝕性物質等。
　　
　　7．3．2  滅火器的貯存環境溫度應在-10～45℃范圍內。
　　
　　附加說明：
　　
　　本標準由中華人民共和國公安部消防局提出。
　　
　　本標準由全國消防標準化技術委員會消防器具配件分技術委員會歸口。
　　
　　本標準由公安部消防器材管理辦公室、上海消防科學研究所、浙江消防器材總廠負責起草。
　　
　　本標準主要起草人王振山、高根妙、張新根、黃更新、王航。
