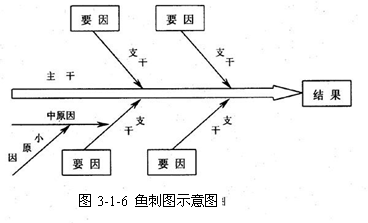

因果分析圖也稱魚刺圖或特性因素圖。運輸過程安全與否是交通參與者、運載工具、運輸線路等多方面因素綜合作用的結果，這些因素與交通安全的關系相當復雜，他們彼此之間也存在著錯綜復雜的關系。當分析發生交通事故的原因時，可以將各種可能的事故原因進行歸納分析，用簡明的文字和線條表現出來，如圖 3-1-6 所示。用魚刺圖分析法分析交通安全問題，可以使復雜的原因系統化、條塊化，而且直觀、邏輯性強，因果關系明確，便于把主要原因弄清楚。

　　圖 3-1-6 中，“結果”表示不安全問題，事故類型；主干是一條長箭頭，表示某一事故現象；長箭頭兩邊有若干“枝干”、“要因” , 表示與該事故現象有直接關系的各種因素，他是綜合分析和歸納的結果；“中原因”則表示與要因直接有關的因素。依次類推便可以把事故的各種大小原因客觀地、全面地找出來。

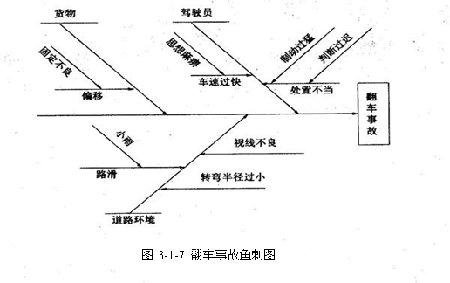

　　圖 3-1-7 和圖 3-1-8 所示分別是翻車事故魚刺圖和船舶貨艙爆炸起火魚刺圖。

　　在運用 因果分析圖對交通事故原因進行分析時，要從大到小、從粗到細，由表及里，尋根究底，直到能具體采取措施為止。

　　用因果分析圖法分析交通事故的具體案例，對吸取事故教訓，采取防范措施，防止類似事故的再次發生尤為適用。





 \

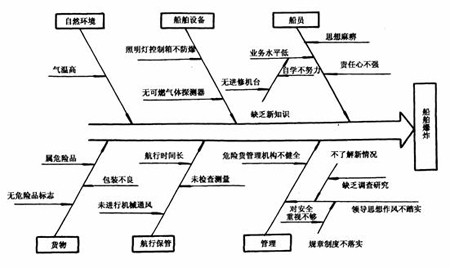

圖 3-1-8 某船貨艙爆炸起火魚刺圖
