上海共和新路商場高層建筑內的10kV 配電所為r達到無油、防燃、防爆的目的，采用JYN 車式開關箱，裝浙江開關廠ZN一10／1250—31．5真空開關，北京無線電六廠Y2．5W12．7／31型電機用氧化鋅避雷器．作為內過電壓保護。

　　1994年3月商場配電所一號變壓器車式開關柜內B相氧化鋅避雷器爆炸，引起高壓柜內三相電弧短路，10kV高壓進線熔絲熔斷，事故后檢查該高壓柜內c相避雷器瓷套也碎裂。在拆除損壞避雷器，高壓設備做耐壓試驗后，投入二號變壓器運行。同年4月份商場配電所總開關柜內B相氧化鋅避雷器又爆炸，高壓柜內電弧短路，真空開關不動作，又引起10kV高壓進線熔絲熔斷 兩次氧化鋅避雷器爆炸，兩次高壓真空開關拒動，引起商場阿次高壓停電，屬額發性事故，需要作技術研究分析。

　　1 氧化鋅避雷器的選用與安全運行

　　七十年代初期，出現了無間隙氧化鋅(ZnO)避雷器，其閥片 氧化鋅為主要原料，附以少量精選的金屬氧化物，在高溫下燒結而成，與有間隙FS型碳化硅(sic)避雷器比較，氧化鋅閥片具有很理想的非線性特性。

　　1．1 氧化鋅避雷器額定電壓的選擇

　　氧化鋅避雷器的額定電壓為該避雷器能完成各項動作負載試驗的電壓，也即該避雷器兩端允許承受的最大工頻電壓。

　　10kV不接地系統，單相接地后，健全相上引起的電壓升高，由接地系數n和工頻電壓升高系數B決定，一般按下式考慮：

　　KU —a •β•Um ／ 3=K Um

　　式中Uk —— 避雷器的額定電壓；

　　α— — 接地系數．接地系統取1．25．不接地系統取 3；

　　β—— 考慮甩負荷、工頻電壓升高裕度．

　　一般取1．0或1．15；

　　Lm —— 系統最大運行線電壓。

　　10kV 不接地系統最大運 線電壓為11．5kV，取p— 1．0．則避雷器額定電壓為12．7kV，取p= 1 15，則避雷器額定電壓為l 3．2kV。目前我國l0kV 為不接地系統， ‘般要求在單相接地后能運行2小時，以便找尋接地故障點，避雷器有町能承受最高線電壓運行2小時以上。國標GB11032—88{交流無間隙金屬氧化物避雷器》要求10kV 避雷器的U =12．7kV，沒有別的電壓等級。國外產晶10kV電壓等級的避雷器，則有較多的選擇電壓。

　　1．2 避雷器伏安特性參考電壓的選擇

　　參考電壓分工額參考電壓和直流參考電壓。工頻參考電壓是指流過避雷器電流的阻性分量達到制造廠規定值時避雷器阿端的工頻電壓 通常j二頻參考電流是由制造廠根據避雷器閥片截面大小．并聯組數等確定 參考電流應人到足夠消除由于均壓和雜散電容對測量參考電壓的影響，同時又是避雷器伏安特性的拐點。見圖l。

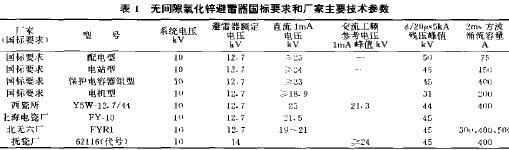

　　我國早期的無問隙氧化鋅避雷器選用lmA阻性電流為工額參考電流。在10kV不接地系統中，由于弧光接地、斷線、鐵磁諧振會產生1．5～2．5倍過電壓，個別情況達3．5倍以上，持續時間有時超過2小時。因此．要求避雷器在這種過電壓下不損壞，需要有較高的參考電壓。國標GBl1032沒有給出交流參考電壓。直流參考電壓要求lmA直流電壓為25kV(配電型)、24kV(電站型)、23kV(電容器型)18．9kV(電機型)。要求在2．6倍過電j 下，避雷器仍然T：作在小電流區域，不會造成擊穿。

圖1 1 0kV無間隙氧化鋅避雷器伏安特性

　　前一時期國內各廠家的直流lmA 電壓都在1 9～2]kV，即直流參考電壓在2．0～2．2倍過電壓，因此氧化鋅避雷器事故率比較高。

　　1．3 現行規定氧化鋅避雷器的額定電壓與直流參考電壓

　　電力部1993年1 2月曾發出通報，要求將配電系統無間隙氧化鋅避雷器額定電壓和持續運行電壓提高。E要是將直流lmA參考電壓提高，10kV 系統lmA 電壓規定為不小于25kV，即單相接地時，健全相避雷器閥片荷電率從90 降低至65原規定避雷器額定電壓為1 2．7kV．故直流lmA 電壓取 2 X12．7=18kV。當系統單相接地時，健全相電壓升高至線電壓11．5kv，此時氧化鋅避雷器閥片荷電率達11．5×2／18=90 。而新規定直流lmA 電壓取不小于25kV， 系統單相接地時．健全相電壓升高至線電壓l1．5kV．此時氧化鋅避需器閥片荷電率為11．5× 2／z5=65 ．減小甚多。日前，國內產品按電力部要求選取技術參數，產品承受過電壓能力達2．26～2．4倍最大相電壓幅值，氧化鋅避雷器爆炸事故將大幅度下降。

　　2 事故防止對策

　　2．1 商場配電所3臺真空開關的9只氧化鋅避雷器，原選用北京無線電六廠Y25W一12．7／31型，直流參考電壓僅18．9kV，適用于高壓電動機的內過電壓保護。事故后換用I二海電瓷廠Y5W一1 2．7／50金屬氧化鋅避雷器 直流參考電為28kV，運行一 年情況良好。

　　2．2 原來9只氧化鋅避雷器裝在車式真空開關的下面，絕緣間隙與散熱通風都欠良好．加以車式開關下面電纜溝中積水，環境惡劣 經研究移裝到千式變壓器的變壓進線側．明硅的改善r氧化鋅避雷器的散熱通風條件。總開關3只避雷器無必要，已拆除。

　　2．3 商場配電所內的真空開關，干式630kVA變壓器，低壓開關屏與低壓電容器屏在運行中發散熱量，使配電所內夏秋季節溫度在45℃ 以上，加以地纜溝中積水，造成配電所內絕緣與散熱環境甚為惡劣。為此加裝防臺防汛水泵，配電所加裝2處機械熱偶自動排風裝置，要求室溫經常保持在40℃ 以下，以確保安全運行。
