（一）事故概況

    2005年3月21日21時26分，山東省濟南市平陰縣魯西化工第三化肥有限公司發生尿素合成塔爆炸重大事故，造成4人死亡，1人重傷，經濟損失慘重。

    事故尿素合成塔是南京化工工業集團有限公司化工機械廠1999年的產品，于2000年投入使用。該塔設計工作壓力21.57MPa，設計溫度195℃，試驗壓力27.26MPa，公稱容積37.5m?，工作介質為尿素溶液和氨基甲酸銨。該容器為立式高壓反應容器，有10節筒節和上、下封頭組成。筒節內徑1400mm，壁厚110mm，總長26210mm。筒節為多層包扎結構，層板為15MnVR及16MnR板，內襯為8mm厚的尿素級不銹鋼襯里；頂部為20MnMo球形鍛件，襯里是堆焊大于8mm的尿素級不銹鋼；底部為19Mn6球形封頭，襯里是堆焊大于8mm的尿素級不銹鋼；端部法蘭與頂蓋采用雙頭螺栓連接，密封形式為平面齒形墊結構。

    尿素合成塔塔身爆炸成三節，事故第一現場殘存塔基、下封頭和第10節筒節，且整體向南偏西傾斜約15?（圖2-2-41-1）。南側5m處六層主廠房坍塌；西北側20m處二層廠房坍塌；北側、東北側裝置受爆炸影響，外隔熱層脫落；東側2個堿洗塔隔熱層全部脫落，冷卻排管系統全部損壞。

    第二現場在尿素合成塔南側主廠房二層屋頂即原三層樓上。第9筒節破墻而入，落在主廠房三層的一個房間內（圖2-2-42-2）。筒體兩端的多層包扎板局部變形成為平板，層與層之間分離，筒節環縫處多數層板上有明顯的縱向裂紋（圖2-2-41-3），爆口呈多處不規則裂紋（圖2-2-42-4）。

    第8筒節以上至上封頭，向北偏東方向飛過一排廠房，上封頭朝下、第8筒節朝上斜插入土中，落地處距塔基約91m（圖2-2-41-5）。在朝上的第8筒節環縫處，可見長約350mm的縱向撕裂、撕裂處無縱焊縫，長約850mm的環向多層板分層（圖2-2-41-6），撕裂處焊縫呈現不規則狀態。





    （二）事故原因分析

    1.引起該尿素合成塔爆炸的直接原因因為塔體材料（包括焊縫）的應力腐蝕開裂。應力腐蝕開裂導致了塔體承載截面的嚴重下降，尤其是發生在爆炸筒節處環焊縫上側的應力腐蝕開裂使得該處的承載截面積及據下降，最終產生快速斷裂，引起塔內介質迅速泄漏，導致塔內介質爆沸和該筒節的爆炸。

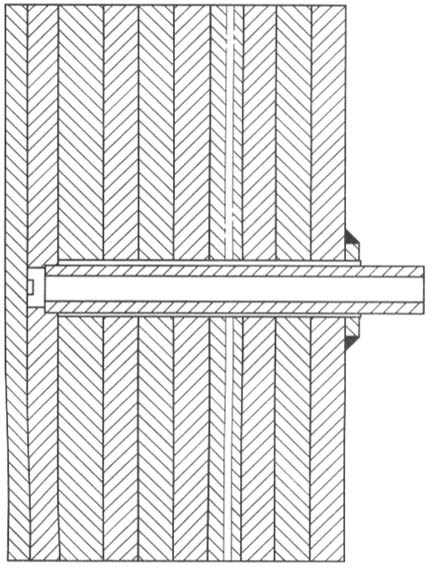

    2.引起該塔材料應力腐蝕的誘因為塔在制造過程中改變了襯里蒸汽檢漏孔德原始設計。其特點是在盲板上錐螺紋后再將檢漏管擰入連接，這種結構將導致氨滲漏檢測介質和檢漏蒸汽滲漏進塔體多層層板間的縫隙中（圖2-2-41-7、P95）。這一改變，使氨滲漏檢測介質和檢漏蒸汽很容易擴散進塔體的層板之間，從而引起了塔體層板材料嚴重的應力腐蝕開裂。

    3.引起該塔材料應力腐蝕的另一誘因為該塔在制造過程中，盲板材料Q235-A的縱向焊縫已被數點點焊連接方式所代替。此種結構可以進一步促成氨滲漏檢測介質和檢漏蒸汽滲漏進入塔體多層層板間的擴散。

    （三）預防同類事故的措施

    1.關于尿素合成塔的制造

    1）結構方面

    （1）目前生產的尿素合成塔普遍采用單個筒節多層包扎后再焊接環焊縫的深環焊縫結構，因結構所致不能進行焊后熱處理，環焊部位存在較大的應力集中，且焊接缺陷不易檢測。鑒此原因，尿素合成塔應當盡可能避免采用深環焊縫結構，而宜選用其他結構形式。對直徑小于等于1800mm的尿素合成塔，逐步采用整體多層包扎結構，具體要求可參照化工行業標準《整體多層夾緊式高壓容器》（HG3129），其層板間的環焊縫和縱焊縫應相互錯開，相鄰層板兩條環焊縫間軸向距離不得小于100mm（封頭與筒體的環焊縫除外）。

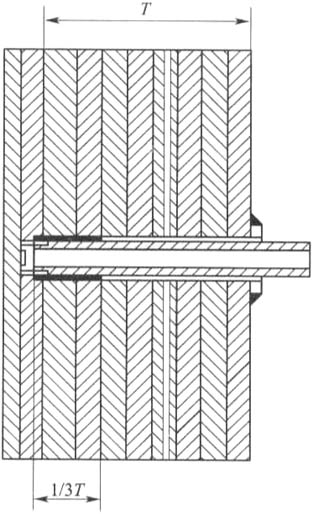

    （2）檢漏孔與盲層（板）或內筒的連接方式應當采用焊接結構，且焊接部分深度不得小于筒體承壓壁厚部分的1/3，以防止介質進入包扎層。結構詳見圖2-2-41-8（P95）。

    （3）尿素合成塔頂部合成物料出口插入管的管端應與塔頂內壁齊平，避免形成氣相空間死區。

    2）材料方面─采用多層包扎結構的尿素合成塔，其層板不得選用15MnVR鋼板，應當選用強度等級相對較低的16MnR、20R等材料，且每層層板厚度不得小于8mm。

    3）檢驗方面─尿素合成塔制造單位進行泄漏檢驗時，應當采用不具有腐蝕性的介質作為檢漏介質，不得采用氨滲漏法進行檢漏。

    2.關于在用尿素合成塔的安全管理

    1）定期檢驗

    山東平陰“3?21”事故發生后，山東、安徽等省質量監督局對在用的尿素合成塔及近年來的尿素合成塔檢驗報告進行了重點檢驗和查閱，通過檢驗和查閱檢驗報告發現，近1/3的尿素合成塔存在裂紋等嚴重缺陷，大部分中、小化肥生產企業普遍存在“以修代檢”現象。因此。各使用單位應當加強尿素合成塔的安全管理工作。對安全狀況等級為1～2級的，每3年至少進行一次全面檢驗；對安全狀況等級為3級的，在每個停車檢修周期檢修時，必須進行全面檢驗，且周期不得超過18個月。在進行全面檢驗時，應認真檢查尿素合成塔的運行記錄特別是開停車記錄，同時應將合成塔的外保溫層全部拆除，采取有效的檢驗檢測方法，對內、外表面進行嚴格檢驗。對外層板檢驗發現裂紋的，應當剝開已發現裂紋的層板，繼續檢查下一層板。需更換層板的，應當由具備相應壓力容器制造資格或維修資格的單位進行。

    2）在線檢漏

    目前大多數化肥生產企業采用蒸汽對尿素合成塔進行日常檢漏，在檢修時采用氨滲漏法對內表面堿性檢漏。采用此種檢漏方法，當蒸汽冷凝后形成氨水時，由于一些設備檢漏孔結構原因，極易使氨水?dāng)U散至層板，對設備造成應力腐蝕。因此化肥生產企業進行在線檢漏時，應當采用不具有腐蝕性的氣體進行日常檢漏，杜絕采用氨滲漏法對內表面進行檢漏。

    尿素生產企業要積極創造條件，逐步實現尿素合成塔狀況的實時檢測。對中小化肥生產企業的在用尿素合成塔，推薦采用氨紅外分析儀對尿素合成塔內層的泄漏情況進行實時在線檢漏，以及時發現事故和消除事故隱患。

    3）開、停車管理

    生產企業在尿素合成塔開車和停車過程中，應當嚴格執行規范或企業規定的開、停車制度。對停車封塔達到24小時的，應將塔內物質清洗干凈；開車時，應當嚴格控制設備升溫速度，避免因升溫速度快而使外層產生較大應力，在冬季開車及冷塔投用時，還應制定更加嚴格的措施，確保設備運行工況的穩定。

    4）工藝指標控制

    運行中嚴禁超溫、超壓生產；定期分析出口物料中的鎳含量，并應保持其含量不大于0.2ppm。

    5）使用年限

    目前安全狀況登記為3級或采用15MnVR鋼板作為包扎層板的尿素合成塔，使用年限不得超過15年；因特殊情況暫無法更換的，應當按照本通知要求每年進行一次全面檢驗，但使用年限不得超過20年。采用16Mn或強度級別低于16MnR材料作為包扎層板的在尿素合成塔，原則上使用年限不應超過20年；使用超過20年的尿素合成塔，應按《壓力容器安全技術監察規定》第133條規定，縮短檢驗周期，并保證其安全狀況登記保持在1級或2級，使用年限可根據檢驗報告確定。

    3.各地質量技術監督部門應當結合本地實際情況，進一步加強對化肥生產企業的安全監察工作，嚴格定期檢驗制度，發現問題及時督促企業進行整改，一時難以整改的，責令企業采取可靠措施監控使用，并將情況報當?shù)厝嗣裾�府�?
