某罐區車間在外付油漿時，發生一起油漿罐油漿突沸、冒罐事故。油漿管線內的掃線蒸汽余壓，將蒸汽冷凝水倒竄進入溫度超高的油漿罐是導致事故發生的直接原因。對冷凝水進入油漿罐汽化后，體積擴大的倍數進行了估算；對事故原因進行了較詳細的分析，并提出了防范措施。

    　　1998年10月25日12時20分，某煤油廠罐區車間在進行外付油漿操作時，發生一起油漿罐油漿突沸、冒罐事故，跑冒油漿約6.5t。

    　　1油漿罐基本情況

    　　發生冒罐事故的油漿罐，工藝上用來接收催化車間分餾塔外甩油漿。罐進、出口管線及罐頂檢尺口大小如下：進口管線DN100；出口管線DN150；檢尺口DN150。罐壁用厚度為60mm的硅酸鋁板保溫，外包鍍鋅鐵皮保護層，油漿罐基本情況如表1所示。

    　　表1 油漿罐基本情況

    　　

設備位號	罐結構	罐頂透氣孔 規格	安全高度	罐壁高 m	罐內徑 m
T311－07	拱頂罐	DN80	10.0	12.5	8.2

    　　油漿罐所儲存的物料，油漿工藝參數如表2所示

    　　表2 油漿工藝參數

    　　

參數	進罐溫度 （℃）	儲存溫度 （℃）	固含量(1) （g/l）	密度 （g/cm3）
控制值	≤95	≤90	<6	≥1.0

    　　注1）油漿中固體催化劑顆粒的含量

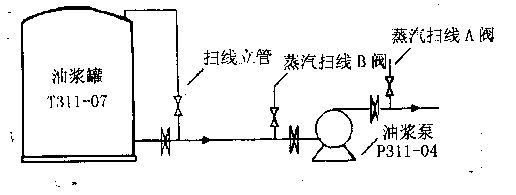

    　　罐區車間油漿罐外付油漿工藝流程如圖1所示。外付油漿前，要先用1.0MPa的低壓蒸汽對油漿管線進行掃線暖線，油漿泵P311－04（油漿泵位號）出口管線開蒸汽掃線閥A閥往終點方向掃線；P311－04進口管線開蒸汽掃線閥B閥，經掃線立管往油漿罐內掃線。進口管線的掃線，以罐頂見汽為止，不宜長時間將蒸汽和冷凝水掃進油漿罐內。

    　　2事故經過

    　　1998年10月25日10時50分，罐區車間當班操作員，李某接調度指令，油漿管線開蒸汽掃線暖線，準備往電廠送油漿。接到指令后，李某將P311－04進、出口管線蒸汽伴熱線打開；再開蒸汽掃線閥A閥（見圖1）往電廠掃線；開蒸汽掃線閥B經掃線立管往T311－07罐內掃線。T311－07罐頂見汽后，李某即關閉蒸汽掃線閥B閥，油漿泵進口管線即掃線完畢。

    　　

    　　12時10分，調度再次指令，去電廠油漿管線已經掃通，停止往電廠掃線，開油漿泵往電廠付油漿。李某接到指令后，將P311－04出口管線蒸汽掃線閥A關閉，打開P311－04回流閥和進口閥，并用對講機聯系中心控制室內操作員，要求在DCS上開啟T311－07出口氣動閥，以打通付油漿管線流程。12時20分，T311－07出口氣動閥剛剛打開，油漿罐內即發出“咕嚕、咕嚕”的響聲；罐體開始搖晃，罐頂冒蒸汽；接著大量油漿從罐頂透氣孔、檢尺口冒出。李某迅速用對講機通知中心控制室內操作員，關閉T311－07出口氣動閥。油漿突沸、冒罐持續了約10min，T311－07罐壁白色的鍍鋅鐵皮保護層幾乎全部被黑褐色的油漿覆蓋。跑冒的油漿圍在擋火堤內，事故后對T311－07檢尺計量，跑冒油漿約6.5t。

    　　3事故原因分析

    　　3.1直接原因分析

    　　3.1.1油漿管線內的蒸汽余壓將冷凝水倒竄進入溫度超高的油漿罐

    　　催化車間油漿換熱器故障，送罐區車間油漿溫度達115℃，超過工藝指標規定的95℃；T311－07罐內儲存油漿溫度達110℃，超過工藝指標規定的90℃。同時，P311－04長達2km的出口管線經過1h多的掃線，管線內蒸汽余壓較高，操作員李某打通付油漿管線流程前，沒有察看壓力表，也沒有對P311－04出口管線內的蒸汽余壓進行卸壓。付油漿管線程序打通、T311－07出口氣動閥開啟以后，P311－04出口管線內的蒸汽余壓，使P311－04進、出口管線內的蒸汽冷凝水倒竄，從油漿罐底部出口閥壓入T311－04進、出口管線內的蒸汽冷凝水倒竄，從油漿罐底部出口閥壓入T311－07罐內，110℃的油漿將進入的冷凝水瞬時汽化。

    　　3.1.2汽化的冷凝水體積急劇膨脹

    　　以1kg冷凝水進入油漿罐汽化后，體積擴大的倍數進行估算。為使計算簡化，假設管線中的冷凝水處于標準狀態下，即壓力為101325Pa、溫度為273.15k。

    　　在標準狀態下，1kg的冷凝水體積約等于1L。

    　　發生事故時油漿罐內油漿溫度為110℃，即熱力學溫度383.15k。水的摩爾質量為18g/mol，1kg的冷凝水完全汽化成蒸汽，蒸汽所具有的物質的量n為

    　　n=1000/18=55.56mol

    　　假設冷凝被油漿汽化到383.15k時的蒸汽狀態符合理想氣體狀態方程

    　　PV=nRT

    　　式中：P——?dú)怏w壓強，Pa；

    　　V——?dú)怏w體積，m3；

    　　n——?dú)怏w物質的量，mol；

    　　T——?dú)怏w的熱力學溫度，K；

    　　R——普適氣體常數，R＝8.31J/（mol?k）

    　　油漿罐為常壓罐，蒸汽壓強取標準大氣壓，P=101325Pa；水溫度T=383.15k；1kg水蒸汽所具有的物質的量n＝55.56mol。將上述數據代人（1）式中，得出1kg冷凝水被油漿氣化后所具有的體積

    　　V=55.6×8.31×383.15/101325＝1747.98L

    　　由以上估算可以看出，進入油漿罐的冷凝水汽化后，體積將擴大1700多倍，導致罐內油漿、水汽混合物呈爆炸式擴散，油漿突佛、冒罐。

    　　3.2間接原因分析

    　　3.2.1操作員責任心不強、安全意識淡薄、操作技能欠佳

    　　操作員李某工作責任心不強、安全意識淡薄、操作技能欠佳，打通付油漿管線流程時，僅僅只是關閉P311－04出口管線蒸汽掃線閥，沒有察看壓力表，沒有檢查P311－04出口管線內的蒸汽余壓情況；沒有想到蒸汽余壓能使冷凝水倒竄進入油漿罐；也沒有想到冷凝水進罐會使油漿發生突沸、冒罐事故。

    　　3.2.2管理粗放

    　　罐區車間生產管理粗放，對收、付油等重要操作沒有要求要有2人才能實施，1人操作、1人進行檢查、復核。以致李某在進行付油操作出現疏忽和錯誤時，未能及時發現和予以糾正。

    　　3.2.3罐的緩沖容積小

    　　T311－07罐容小，存儲容積僅500m3。發生油漿突沸、冒罐事故時，T311－07液位已達9.5m，接近油罐安全高度，罐內氣相空間小。冷凝水汽化，油漿、水汽混合物膨脹、突沸時，罐內沒有足夠的剩余空間使突沸得以緩沖。

    　　4防范措施

    　　（1）催化車間嚴格控制外甩油漿溫度，送罐區車間油漿溫度不超過95℃；油漿罐儲存油漿溫度不超過90℃。

    　　（2）油漿管線掃線時，掃線蒸汽要從掃線立管進油漿罐，嚴禁掃線蒸汽從罐底部進罐。盡量縮短掃線時間，減少進罐蒸汽量，嚴禁蒸汽冷凝水從油罐底部進入油漿罐內。

    　　（3）外付油漿，打通付油流程前，應將油漿泵進、出口管線內的掃線蒸汽余壓全部卸除。

    　　（4）實行流程動改復核制，對重要操作要求要有2人才能實施，1人操作、1人進行檢查、復核。

    　　（5）加強對職工進行職業道德教育和操作技能培訓，提高職工素質。

    　　（6）油漿罐盡量控制在較低的液位，一般情況控制在6m以下。當液位較高時，及時聯系相關部門將油漿付出。

    　　5事故教訓

    　　安全事故往往發生在一瞬間，但導致事故的原因是多方面的，也不是一時形成的。油漿罐油漿突沸、冒罐的事故原因中，油漿換熱器故障；油漿罐內油漿溫度超高； 操作員操作技能欠缺；冷凝水倒竄進入油漿罐；油漿罐液位較高等等，事故諸原因中既有物的不安全狀態，也有人的不安全行為，如果事前去除了其中的一個不安全因素，油漿突沸、冒罐事故即不會發生。早在1931年，美國著名的安全工程師海因里希（W.H.Heinrich）在《工業事故預防》一書中，就把這一事故因果關系歸納成事故因果連鎖理論。事故因果連鎖如同多米諾骨牌，一顆骨牌被碰倒，其余的幾顆骨牌相繼被碰倒，事故得以發生；如果移去中間的一顆骨牌，則連鎖被破壞事故過程被終止。加強安全管理就要盡量多移走幾顆骨牌，消除不安全因素，從而達到減少和避免事故的目的。
