背景：
2001年1月8日，謝莊變電站的運行方式是謝359合，1#主變帶35KV全部負荷，20：4011謝丁線路發生短路事故時，11謝丁低壓閉鎖速斷保護拒動，造成謝350限時速斷保護動作，謝莊站35KV西母失壓，擴大了停電范圍。
分析：

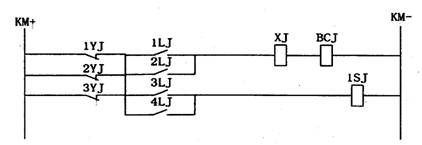

經查此次事故是11謝丁低壓閉鎖電流速斷保護中的低電壓繼電器由于長期處于帶電狀態，其觸點振動，軸尖磨損，動、靜觸點卡住，電壓降低時不啟動，閉鎖了II謝丁的速斷保護。造成了保護越級動作（如下圖所示）。
教訓及防范措施：
1、將閉鎖用的電壓繼電器更換成極化型無觸點的新型繼電器，提高低電壓繼電器動作可靠性。
2、提高修試質量，在調試長期帶電的電壓繼電器時，要定期改變軸尖位置，要掌握正確的調試方法。
