電梯結構原理與安全保護裝置
電梯是機、電一體化產品。其機械部分好比是人的軀體，電氣部分相當于人的神經，控制部分相當于人的大腦。各部分通過控制部分調度，密切協同，使電梯可靠運行。
盡管電梯的品種繁多，但目前使用的電梯絕大多數為電力拖動、鋼絲繩曳引式結構，圖2—1所示是電梯的基本結構剖視直觀圖。

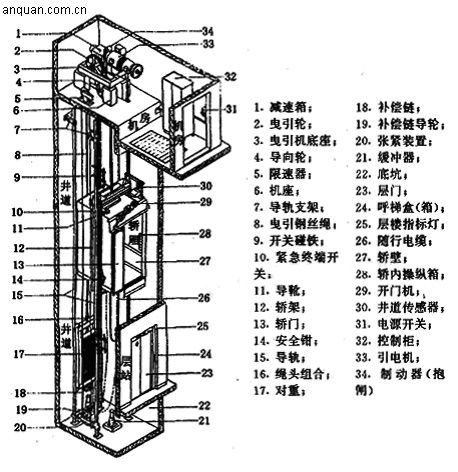

圖2—1 電梯基本結構剖視圖
從電梯空間位置使用看，由四個部分組成：依附建筑物的機房、井道；運載乘客或貨物的空間——轎廂；乘客或貨物出入轎廂的地點——層站。即機房、井道、轎廂、層站。
從電梯各構件部分的功能上看，可分為八個部分：曳引系統、導向系統、轎廂、門系統、重量平衡系統、電力拖動系統、電氣控制系統和安全保護系統，見表2—1。

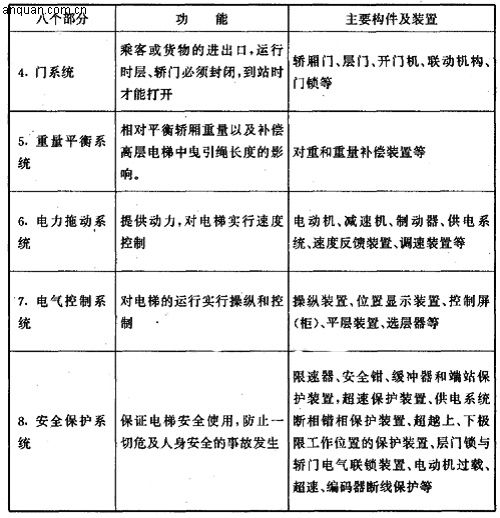

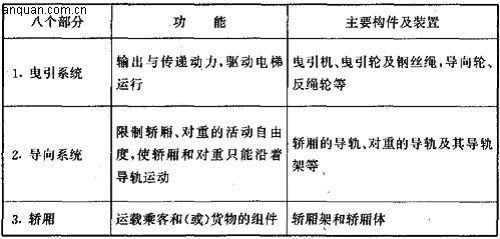

表2—1 電梯八個部分的功能及其構件與裝置
