一、交流雙速電梯的平層停止運行電路
電梯以高速運行到欲往層站后,由高速運行換成低速運行,電動機快速繞組斷開慢速繞組接通,電梯保持原方向運行。當裝在轎廂頂上面的感應器插入平層橋板時,如果電梯向上運行,如圖3—22所示。首先插入的GX感應器,再入GM感應器,JQM吸合發出提前開門信號,電梯開始提前開門。電梯繼續向上運行,直到橋板插入感應器GS中,JGS吸合。在圖3—17中上行方向接觸器CS釋放電梯停止運行。這時橋板同時插入三個感應器中,如圖3—22情況3所示。

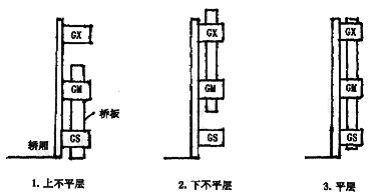

圖3—22 平層示意圖
電梯向下運行時,平層停車情況同前,見圖3—22情況1。平層電路是當1CMY↑切電阻接觸器得電吸合后接通。這時電梯運行已接近平層速度,如圖3—23所示。

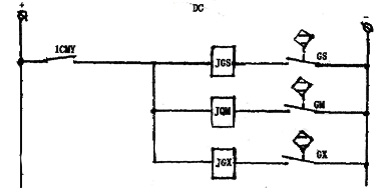

圖3—23 交流雙速電梯平層電路
二、直流可控硅勵磁電梯平層停止運行電路
平層感應器的配置與交流雙速梯相同,如圖3—24所示。
圖3—24 直流電梯平層電路
當電梯向上運行到欲往層后,高繼電器JQF釋放經JKT接通平層給定電路(圖3—19),由于感應器還沒有插入橋板JGS與JGX的常閉觸點接通平快給定電路,電梯以平快速度運行,當感應器插入GX感應器時,JGX常閉觸點斷開平快給定電路,JGX常開觸點接通平慢給定電路,電梯以慢速爬行直到感應器GS插入橋板JGS吸合,方向運行繼電器JSY釋放電梯停止運行。JKT是電壓繼電器,當電梯換速后JKT已釋放。
三、交流調壓調速電梯平層停止運行電路
當電梯運行到欲往層站時,開始減速運行,直到電梯低速運行,進入平層區,待感應器GS或GX發出平層停車指令后,電梯停止運行,如圖3—25所示。
如果電梯是向上行駛,換速后JGS或JZS釋放,電梯開始減速,待減速到電動機轉速小于150~200r/min時,平層速度繼電器JVP吸合,給平層及校正繼電器供電作好準備。

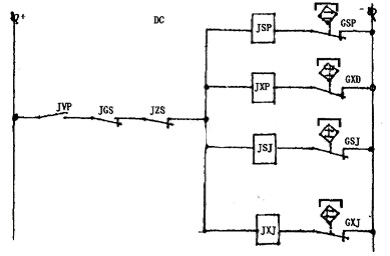

圖3—25 交流調壓調速電梯平層電路
電梯向上運行,感應器GXP首先插入橋板,電梯以平層速度繼續向上運行,當感應器GSP插入橋板,繼電器JSP吸合,JT吸合斷開,低速給定繼電器JDS,電梯停止運行。

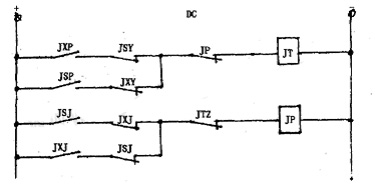

圖3—26 平層校正電路
電梯的平層精度常受到拖動系統中轉動慣量及負載變化的影響。尤其當轎廂滿載平層后,乘客全部離開轎廂時,因為曳引繩頭彈簧的壓縮與伸開影響了平層準確度,其平層準確度超出標準值時(±15mm),則需重新校正平層。
在圖3—27中情況1不需校正平層。在校正平層時,電梯門是打開的,校正運行的速度是平層速度的1/2。在校正時電梯重新啟動。待電梯蠕動到平層位置為止,稱為蠕動再平層。

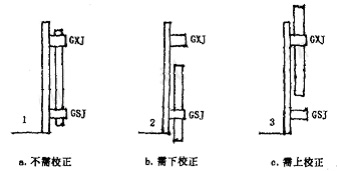

圖3—27 校正平層示意圖
情況2,在圖3—25感應器GSJ插入橋板,GSJ觸點閉合,JSJ吸合,圖3—26,JP得電吸合,JDS,吸合,JS吸合,JS延時使下行方向繼電器JXY吸合,在圖3—20接觸,器CK,CX吸合,接通主電路,電梯向下運行,直到感應器GXJ進入橋板為止。此時JP釋放,停車繼電器JT吸合,圖3—21中,JDS,JS,JXY釋放,在圖3—20中,CX,CK釋放。校正平層結束。
情況3上校正平層過程與2相同。
圖3—28 嚴層感應器結構圖
1—常閉接點接線端于;2—常開接點接線端子;3—公用接線端子;4—千簧管;5—永久磁鐵;6—外殼;7—橋板
四、平層感應器的工作原理
如圖3—28所示,磁感應器由干簧管及永久磁鐵組成。當沒有鐵橋板插入時,于簧管中的接點片被磁化,2與3閉合形成常閉觸點,1與3形成常開觸點。當有橋扳插入時,永久磁鐵的磁力線通過鐵板成回路,把磁力線旁路。干簧管中的接點片不再被磁化,在片的彈力作用下,1與3不再閉合,2與3閉合。
在電梯控制系統中,作為換速、提前開門,乎層,校正平層等開關指令信號。
