壓力管道安全知識——壓力管道的分類和分級
在一般法規、標準、規范中，為了便于設計、施工驗收和使用管理和檢驗，往往根據介質的特性和設計參數采用綜合分類、分級的方法，同時，在各行業的設計規范，施工驗收規范和維修、檢驗規程之間，對管道的分級或分類尚存在差異。如：
國家標準《工業金屬管道設計規范》GB50316中的流體根據狀態、性質和設計參數分為A1、A2、B、C、D五類。A1類為劇毒介質；A2類為有毒介質B類為可燃介質；C類、D類為非可燃、無毒介質，其中設計壓力小于等于1MPa，且設計溫度為-29～186℃的為D類。化工、石油化工和電力等行業的施工及驗收規范對管道的分級或分類如下：
化工行業標準《化工金屬管道工程施工及驗收規范》HG20225—95按流體特性和設計參數分為A、B、C、D四類。基本與國家標準一致，但將有毒介質管道劃入B類管道。

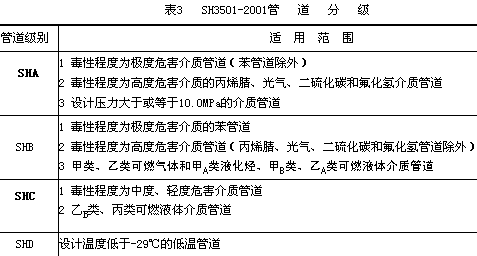

石油化工行業標準《石油化工有毒、可燃介質管道工程施工及驗收規范》SH3501—2002按流體特性和設計參數分為SHA、SHB、SHC、SHD四級，如表3。
電力行業標準《電力建設施工及驗收技術規范》（管道篇）DL5031—94按設計壓力分為高壓、中壓和低壓三級管道。設計壓力大于8MPa的為高壓管道；設計壓力大于1.6MPa，小于等于8MPa的為中壓管道；設計壓力小于等于1.6MPa 的為低壓管道。
《壓力管道安全管理與監察規定》將壓力管道分工業管道、公用管道和長輸管道三類。這主要是從管道的用途和地域特性進行的分類，其具體定義是：
（1）工業管道：企業、事業單位所屬的用于輸送工藝介質的工藝管道、公用工程管道及其他輔助管道。其地域特性是一個企業或事業單位內使用的管道；
（2）公用管道：城市或鄉鎮范圍內用于公用事業或民用的燃氣管道和熱力管道，其地域特性是一個城市或鄉鎮范圍內使用的管道；
（3）長輸管道：產地、儲存庫、使用單位間用于輸送商品介質的管道，其地域特性是跨地區（跨省、跨地市）使用的管道。
目前我國一些綜合性特大型企業往往是由許多工廠聯合組成的，不但占地面積大，而且工廠之間的聯系多，工廠和職工生活區之間也無明顯界限。因而使工廠與工廠之間的原料、動力、產品輸送管道，以及工廠與居民生活區之間的民用燃氣、熱力供應管道的類別難以界定。特別是一些民用的公用管道直接來自工廠的工業管道系統，其界限就更難以劃分。由于他與壓力管道的安全監察有關，在具體問題上還要根據具體情況研究處理。
在安全監察范圍內的壓力管道，根據《壓力容器壓力管道設計單位資格許可與管理規則》和《壓力管道安裝單位資格認可實施細則》的規定，壓力管道的具體分類、分級如下：
（一）長輸管道
（A）符合下列條件之一的長輸管道為GA1級：
1）輸送有毒、可燃、易爆氣體介質，設計壓力＞1.6MPa的管道；
2）輸送有毒、可燃、易爆液體介質，輸送距離≥200km，且公稱直徑≥300mm的管道；
3）輸送漿體介質，輸送距離大于等于50km，且公稱直徑≥150mm的管道；
（B）符合下列條件之一的長輸管道為GA2級：
1）輸送有毒、可燃、易爆氣體介質，設計壓力≤1.6MPa的管道；
2）GA1（2）范圍以外的管道；
3）GA1（3）范圍以外的管道。
（二）公用管道
（A）燃氣管道；
（B）熱力管道。
（三）工業管道
（A）符合下列條件之一的工業管道為GC1級：
1）輸送GB 5044 《職業性接觸毒物危害程度分級》中規定毒性程度為極度危害介質的管道；
2）輸送GB50160《石油化工企業設計防火規范》及GBJ16《建筑設計防火規范》中規定的火災危險性為甲、乙類可燃氣體或甲類可燃液體介質且設計壓力P≥4.0 MPa的管道；
3）輸送可燃流體介質、有毒流體介質，設計壓力 ≥ 4.0 MPa 且設計溫度≥ 400 0C的管道；
4）輸送流體介質且設計壓力P≥10. 0 MPa的管道。
（B）符合以下條件之一的工業管道為GC2級：
1）輸送GB50160 《石油化工企業設計防火規范》及GBJ16 《建筑設計防火規范》中規定的火災危險性為甲、乙類可燃氣體或甲類可燃液體介質且設計壓力P<4. 0 MPa的管道；
2）輸送可燃流體介質、有毒流體介質，設計壓力 <4.0 MPa，且設計溫度 ≥400 0C的管道；
3）輸送非可燃流體介質、無毒流體介質，設計壓力 <10 MPa，且設計溫度≥400 0C的管道；
4）輸送流體介質，設計壓力<10 MPa，且設計溫度 <400 0C的管道。
（C）符合以下條件之一的GC2級管道劃分為GC3級：
1）輸送可燃流體介質、有毒流體介質，設計壓力 < 1. 0 MPa ，且設計溫度 <400 0 C的管道；
2）輸送非可燃流體介質、無毒流體介質，設計壓力 <4.0 MPa且設計溫度<400 0C的管道。

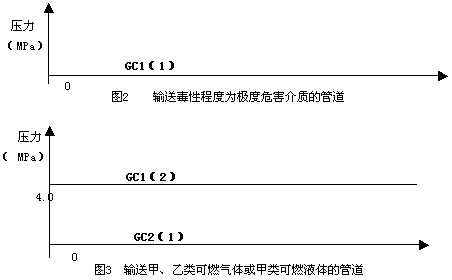

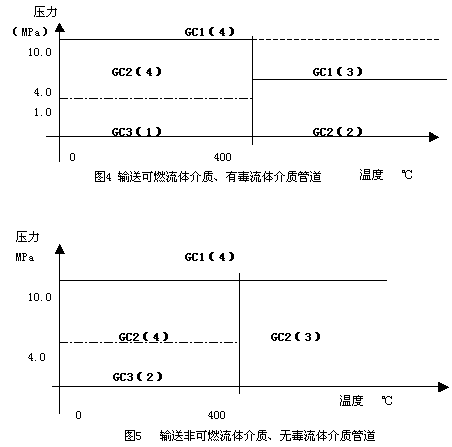

工業管道的級別劃分可用圖2至 圖6表示。
圖6 GC類壓力管道分級圖
這里要注意的是：工業管道方面在《壓力管道安裝單位資格認可實施細則》與《壓力容器壓力管道設計單位資格許可與管理規則》中的分級略有不同，考慮到壓力管道安裝單位的特點，《壓力管道安裝單位資格認可實施細則》將《壓力管道設計單位資格認證與管理辦法》中的“GC2”級又細分為GC2、GC3兩級。其主要理由是目前存在一些規模較小只從事GC3級別壓力管道安裝的單位。
管道分級是對受監察管道來說的，對于受監察范圍以外的管道，就不在分級范圍內。如工業生產中非可燃流體介質、無毒流體介質管道中如果是沸點溫度以下的水，即使壓力再高，也不屬于壓力管道，自然也不在分級范圍內，不能把它視為GC3級管道。
