6管道器材選用

　　壓力管道的管子及其元件的選用包括應用標準、材料標準、結構形式、連接形式等內容的選定。它是管道壓力等級內容的延伸。壓力管道的介質、操作條件種類繁多，在這里不可能對各種情況都給出選用的標準，只能給大家一個思路，在具體的設計工作中還要具體分析并注意總結經驗。

　　6.1管子

　　管子是壓力管道中應用最普遍、用量最大的元件，它的重量占整個壓力管道的近2/3，而投資則占近3/5。因此，管子選的好與壞、是否經濟合理，直接影響著石油化工生產裝置的安全和基建投資費用。

　　在我國的鋼管制造標準中，有結構用鋼管和流體輸送用鋼管之分。

　　結構用鋼管：主要用于一般金屬結構如橋、梁、鋼構架等，它只要求保證強度與剛度，而對鋼管的嚴密性不作要求。

　　流體輸送用鋼管：主要用于帶有壓力的流體輸送，它除了要保證有符合相應要求的強度與剛度外，還要求保證密閉性，即在出廠前要求逐根進行水壓試驗。對壓力管道來說，它輸送的介質常常是易燃、易爆、有毒、有溫度、有壓力的介質，故應選用流體輸送用鋼管。

　　在實際的工程設計、采購和施工中，經常發現有用結構用鋼管代替流體輸送用鋼管的現象，這是不允許的。

　　6.1.1焊接鋼管

　　常用的焊接鋼管標準有：

　　GB/T3091《流體輸送用焊接鋼管》

　　GB/T9711.1－1997《石油天然氣工業輸送鋼管交貨技術條件》

　　SY/T5038《普通流體輸送用螺旋縫高頻焊鋼管》

　　SY/T5037《普通流體輸送用螺旋縫埋弧焊鋼管》

　　GB12771《流體輸送用不銹鋼焊接鋼管》

　　HG50237.1~4《奧氏體不銹鋼焊接鋼管》

　　目前，常用的焊接鋼管根據其生產時采用的焊接工藝不同可以分為：

　　連續爐焊(鍛焊)鋼管、電阻焊鋼管和電弧焊鋼管三種。

　　a.連續爐焊(鍛焊)鋼管

　　連續爐焊(鍛焊)鋼管 是在加熱爐內對鋼帶進行加熱，然后對已成型的邊緣采用機械加壓方法使其焊接在一起而形成的具有一條直縫的鋼管。

　　特    點：  生產效率高，生產成本低；但焊縫質量差，綜合機械性能差。

　　材料牌號：Q195A、Q215A、Q235A三種

　　用    途：適于設計溫度為0～100℃、設計壓力不超過0.6MPa的水和壓縮空氣系統。

　　標    準：GB/T3091《流體輸送用焊接鋼管》

　　b.電阻焊鋼管

　　電阻焊鋼管 是通過電阻焊或電感應焊焊接方法生產的，帶有一條直焊縫的鋼管

　　特    點：生產效率高，自動化程度高，焊后的變形和殘余應力較小。設備投資高，對焊接接頭的質量要求也比較高。由于接頭處難免有雜質存在，所以接頭塑性和沖擊韌性較低。

　　標    準：SY/T5038《普通流體輸送用螺旋縫高頻焊鋼管》

　　材料牌號：Q195A、Q215A、Q235A三種

　　用    途：適用于設計溫度≤200℃的水、煤氣、空氣、采暖蒸汽等

　　標    準：GB/T9711.1－1997《石油天然氣工業輸送鋼管交貨技術條件》

　　材料牌號：L 175、L210，L245，L290，L320，L360，L450等15種

　　用    途：石油天然氣工業中可燃流體和非可燃流體（中、低壓）

　　c.電孤焊鋼管

　　電孤焊鋼管 是通過電弧焊焊接方法生產的鋼管。

　　特    點：接頭達到完全的冶金結合，接頭的機械性能能夠完全達到或達到母材的機械性能。在經過適當?shù)臒崽幚砗蜔o損檢查之后，電弧焊直縫鋼管的使用條件可達到無縫鋼管的使用條件而取代之。

　　螺旋縫鋼管材料牌號： Q195、Q215、Q235三種

　　用    途：適用于設計溫度≤200℃的水、煤氣、空氣、采暖蒸汽等

　　標    準：SY/T5037《普通流體輸送用螺旋縫埋弧焊鋼管》

　　直縫鋼管材料牌號： 1Cr18Ni9、0Cr19Ni9、00Cr19Ni11、0Cr18Ni10Ti、0Cr17Ni12Mo2、00Cr17Ni14Mo2共12種

　　用    途：設計壓力小于5.0MPa，焊縫系數小于1.0時，不宜用于極度或高度危害介質

　　標    準：GB12771《流體輸送用不銹鋼焊接鋼管》

　　            HG50237.1~4《奧氏體不銹鋼焊接鋼管》

　　6.1.2 無縫鋼管

　　無縫鋼管 是采用穿孔熱軋等熱加工方法制造的不帶焊縫的鋼管。必要時，熱加工后的管子還可以進一步冷加工至所要求的形狀、尺寸和性能。目前，無縫鋼管（DN15－600）是石油化工生產裝置中應用最多的管子。

　　a.碳素鋼無縫鋼管

　　材料牌號： 10、20、09MnV、16Mn共4種

　　標    準：GB8163《流體輸送用無縫鋼管》

　　  GB/T9711.1－1997《石油天然氣工業輸送鋼管交貨技術條件》

　　          GB6479《化肥設備用高壓無縫鋼管》

　　GB9948《石油裂化用無縫鋼管》

　　GB3087《低中壓鍋爐用無縫鋼管》

　　GB5310《高壓鍋爐用無縫鋼管》

　　  GB/T8163：

　　材料牌號：10、20、09MnV、16Mn

　　適用范圍：設計溫度小于350℃、壓力低于10MPa的油品、油氣和公用介質

　　GB6479：

　　材料牌號：10、20G、16Mn共3種

　　適用范圍：設計溫度－40～400℃、設計壓力10.0～32.0MPa的油品、油氣

　　GB9948：

　　材料牌號：10、20共2種

　　適用范圍：不宜采用GB/T8163鋼管的場合。

　　GB3087：

　　材料牌號：10、20共2種

　　適用范圍：低中壓鍋爐的過熱蒸汽、沸水等

　　GB5310：

　　材料牌號：20G   1種

　　適用范圍：高壓鍋爐的過熱蒸汽介質

　　檢驗：一般流體輸送用鋼管必須進行化學成分分析、拉力試驗、壓扁試驗和水壓試驗。

　　GB5310、GB6479、GB9948三種標準的鋼管，除了流體輸送用鋼管必須進行的試驗外，還要求進行擴口試驗和沖擊試驗；這三種鋼管的制造檢驗要求是比較嚴格的。

　　GB6479標準還對材料的低溫沖擊韌性做出了特殊要求。

　　GB3087標準的鋼管，除了流體輸送用鋼管的一般試驗要求外，還要求進行冷彎試驗。

　　GB/T8163標準的鋼管，除了流體輸送用鋼管的一般試驗要求外，據協議要求進行擴口試驗和冷彎試驗。這兩種管子的制造要求不如前三種嚴格。

　　制造：

　　GB/T/8163和GB3087標準的鋼管多采采用平爐或轉爐冶煉，其雜質成分和內部缺陷相對較多。

　　GB9948多采用電爐冶煉。大多加入了爐外精煉工藝，成分和內部缺陷相對較少。

　　GB6479和GB5310標準本身規定了爐外精煉的要求，其雜質成分和內部缺陷最少，材料質量最高。

　　上述幾個鋼管標準的制造質量等級從低到高的順序：

　　GB/T8163<GB3087<GB9948<GB5310<GB6479

　　選用：

　　一般情況下，GB/T8163標準的鋼管適用于設計溫度小于350℃、壓力低于10.0MPa的油品、油氣和公用介質條件下；

　　對于油品、油氣介質，當其設計溫度超過350℃或壓力大于10.0MPa時，宜選用GB9948或GB6479標準的鋼管；

　　對于臨氫操作的管道，或者在有應力腐蝕傾向環境中工作的管道，也宜使用GB9948或GB6479標準。

　　凡是低溫下(小于－20℃)使用碳素鋼鋼管應采用GB6479標準，只有它規定了對材料低溫沖擊韌性的要求。

　　GB3087和GB5310標準是專門為鍋爐用鋼管而設置的標準。《鍋爐安全監察規程》強調指出，凡與鍋爐相連的管子都屬監察范圍，其材料與標準的應用都應符合《鍋爐安全監察規程》的規定，故鍋爐、電站、供暖以及石化生產裝置中用到的公用蒸汽管道(由系統供給)等都應采用GB3087或GB5310標準。

　　**值得注意的是，質量好的鋼管標準，鋼管的價格也比較高，如GB9948比GB8163材料的價格高近1/5，因此，在選用鋼管材料標準時，應依據使用條件綜合考慮，既要可靠又要經濟。

　　b.鉻鉬鋼和鉻鉬釩鋼無縫鋼管

　　石油化工生產裝置中，常用的鉻鉬鋼和鉻鉬釩鋼無縫鋼管標準有

　　GB9948《石油裂化用無縫鋼管》

　　GB6479《化肥設備用高壓無縫鋼管》

　　GB5310《高壓鍋爐用無縫鋼管》

　　GB9948包含的鉻鉬鋼材料牌號：12CrMo、15CrMo、1Cr2Mo、1Cr5Mo共4種

　　GB6479包含的鉻鉬鋼材料牌號：12CrMo、15CrMo、1Cr5Mo共3種

　　GB5310包含的鉻鉬鋼和鉻鉬釩鋼材料牌號：15MoG、20MoG、12CrMoG 、15CrMoG、12Cr2MoG、12Cr1MoVG共6種

　　c.不銹鋼無縫鋼管

　　常用的不銹鋼無縫鋼管標準有：GB/T14976、GB13296、GB9948、GB6479、GB5310共五個標準。其中，后三個標準中僅列出了兩三個不銹鋼材料牌號，而且是不常用的材料牌號。因此，當工程上選用不銹鋼無縫鋼管標準時，基本上都選用GB/T14976和GB13296標準。

　　 GB/T14976《流體輸送用不銹鋼無縫鋼管》：

　　材料牌號：0Cr18Ni9(304)、00Cr19Ni10(304L)、0Cr17Ni12Mo2 (316)、00Cr17Ni14Mo2(316L)、0Cr18Nil0Ti(321)、0Cr18Ni11Nb(347)、0Cr25Ni20(310)等  共19種適于一般流體的輸送。

　　GB13296《鍋爐、熱交換器用不銹鋼無縫鋼管》：

　　材料牌號：0Cr18Ni9(304)、00Cr19Ni10(304L)、0Cr17Ni12Mo2 (316)、00Cr17Ni14Mo2(316L)、0Cr18Nil0Ti(321)、0Cr18Ni11Nb(347)、0Cr25Ni20(310)等  共25種

　　※ “304”代號為ASTM標準中的對應牌號

　　※ 其中超低碳不銹鋼(00Cr17Ni14Mo2、00Cr19Ni10)具有優良的抗腐蝕性能，在一定條件下，可代替穩定型不銹鋼(0018Ni10Ti、0Cr18Ni11Nb)用于抗介質的腐蝕；

　　※ 超低碳不銹鋼高溫機械性能較低，一般僅用于溫度低于525℃的條件下；

　　※ 穩定型奧氏體不銹鋼既具有較好的抗腐蝕性能，又有較高的高溫機械性能，但0Cr18Ni10Ti中的Ti在焊接過程中易被氧化而失掉，從而降低了其抗腐蝕性能，其價格較高，這類材料一般用在較重要的場合。

　　※0Cr18Ni9、0Cr17Ni12Mo2具有一般的抗腐蝕性能，價格便宜，因此被廣泛應用。

[NextPage]

　　6.2管件

　　常用的管件有：彎頭、三通、異徑管（大小頭）、管帽、加強管嘴、加強管接頭、異徑短節、螺紋短節、活接頭、絲堵、儀表管嘴、軟管站快速接頭、漏斗、水噴頭、管箍等。

　　管道的拐彎以前由現場煨制，該方法勞動強度大、效率低，，材料的組織狀態和性能也不好，而且往往因管壁厚減薄而導致拐彎處成為整個管道的薄弱環節；管道的分支一般是在管子上直接開孔連接，此處有時雖然進行補強，但.焊縫一般為角焊縫，受力狀況不好，焊縫質量也不易控制，因此，該處往往也成為管道的薄弱環節。采用管件后，較好地解決了上述問題。因此，現在的壓力管道已大量采用各種各樣的管件，其投資約占整個管道投資的1/5。

　　6.2.1連接形式

　　管件之間、管件和管子之間常用的連接型式有對焊連接、承插焊連接、螺紋連接和法蘭連接。

　　a.對焊連接

　　它是DN≥50的管道及其元件常用的一種連接型式。對于DN≤40的管子及其元件，因?yàn)樗�的壁厚一般較薄，采用對焊連接時錯口影響較大，容易燒穿，焊接質量不易保證，故此時一般不采用對焊連接。但下列幾種情況例外：

　　 1) 對于DN≤40、壁厚大于等于SCH160的管道及其元件，其壁厚已比較厚，采用對焊連接時前面所述的問題已不存在，故也常用對焊連接；

　　2) 有縫隙腐蝕介質(如氫氟酸介質)存在的情況下，即使DN≤40、壁厚小于SCH160，也采用對焊連接，以避免縫隙腐蝕的發生，此時在焊接施工時常采用小焊絲直徑、小焊接電流的氬弧焊而不用一般的電弧焊；

　　3）對潤滑油管道，當采用承插焊連接時，其接頭縫隙處易積存雜質而對機械設備產生不利影響，此時也應采用對焊連接；

　　b.承插焊連接

　　它多用于DN≤40、管壁較薄的管子和管件之間的連接。

　　承插焊連接必定為一個是插口，另一個則為承口管件。

　　一般異徑短節、螺紋短節等為插口管件；

　　彎頭、三通、管帽、加強管嘴、活接頭、管箍等為承口管件。在應用中應考慮這些管件之間的搭配組合以及所需的結構空間。

　　c.螺紋連接

　　螺紋連接也多用于DN≤40的管子及其元件之間的連接。常用于不宜焊接或需要可拆卸的場合。

　　螺紋連接件有陽螺紋和陰螺紋之分。

　　常用的管件中，螺紋短節為陽螺紋，而彎頭、三通、管帽、活接頭等多為陰螺紋，使用時應注意它們之間的搭配和組合。螺紋連接與焊接相比，其接頭強度低，密封性能差，因此其使用時，常受下列條件的限制:

　　1) 螺紋連接的管件應采用錐管螺紋；

　　2)螺紋連接不推薦用在大于200℃及低于－45℃的溫度下；

　　3)螺紋連接不得用在劇毒介質管道上；

　　4)螺紋連接不推薦用在可能發生的腐蝕、縫隙腐蝕或振動、壓力脈動及溫度變化可能產生交變載荷的管道上；

　　5)用于可燃?xì)怏w管道上時，宜采用密封焊進行密封。

　　常用的錐管螺紋可分為：

　　55°錐管螺紋 (多用于歐洲)

　　60°錐管螺紋 (多用于美國)

　　(ISO7/1)為55°錐管螺紋。日本標準同時包含550錐管螺紋和600錐管螺紋兩種。

　　GB7306為55°錐管螺紋 等同采用(ISO7/1)

　　螺紋錐度為：1：16；

　　牙型角：55°

　　尺寸范圍：1/16”~6”

　　螺紋標志代號：R(圓錐外螺紋)

　　              Rc（圓錐內螺紋）

　　GB12716為60°錐管螺紋等同采用（ANSI/ASME B 1.20.1）

　　螺紋錐度為：1：16；

　　牙型角：60°

　　尺寸范圍：1/16”~12”

　　標識：NPT

　　兩種圓錐管螺紋不能互換。

　　6.2.2對焊管件

　　常用的對焊管件包括彎頭、三通、異徑管(大小頭)和管帽，前三項大多采用無縫鋼管或焊接鋼管通過推制、拉拔、擠壓而成，后者多采用鋼板沖壓而成。

　　它們通過公稱壁厚等級（管子表號或壁厚值）來實現與管子等強度，至于其局部應力集中的補強，是制造廠應解決的事情。制造廠應對對焊管件的強度進行設計，并通過驗證試驗法進行驗證。

　　a.彎頭

　　長半徑彎頭（R＝1.5DN）：一般情況下，應優先采用；

　　短半徑彎頭（R＝1.0DN）：多用于尺寸受限制的場合。其最高工作壓力不宜超過同規格長半徑彎頭的0.8倍。

　　彎管（R＝nDN）：用于緩和介質在拐彎處的沖刷和動能，可用到R=3DN、6DN、10DN、20DN

　　根據制造方法不同又分為推制彎頭、擠壓彎頭和焊制斜接彎頭

　　推制彎頭和擠壓彎頭： 常用于介質條件比較苛刻的中小尺寸管道上

　　焊制斜接彎頭： 常用于介質條件比較緩和的大尺寸管道上，同時要求其彎曲半徑不宜小于其公稱直徑的1.5倍。當斜接彎頭的斜接角度大于450時，不宜用于劇毒、可燃介質管道上，或承受機械振動、壓力脈動及由于溫度變化產生交變載荷的管道上。

　　b.三通

　　同徑三通

　　異徑三通

　　y型三通  常常代替一般三通，用于輸送有固體顆粒或沖刷腐蝕較嚴重的管道上。

　　四通

　　c.異徑管(大小頭)…

　　通常有同心異徑管

　　偏心異徑管

　　d.管帽(封頭)..

　　有平蓋封頭

　　標準橢圓封頭

　　平封頭制造較容易，價格也較低，但其承壓能力不如標準橢圓封頭，故它常用于DN≤100、介質壓力低于1.0MPa的條件下。標準橢圓封頭為一帶折邊的橢圓封頭，橢圓的內徑長短軸之比為2:1，它是應用最廣的封頭。

　　在很多情況下，如管廊上的管子端部，管帽都由法蘭代替，以便于管子的吹掃和清洗。

　　6.2.3承插焊和螺紋連接管件

　　它一般是指DN≤40的管道元件，包括彎頭、三通、加強管嘴、加強管接頭、管帽、管箍、異徑短節、活接頭、絲堵、儀表管嘴、軟管站快速接頭、水噴頭等。

　　6.2.4 常用管件標準

　　國家標準：

　　GB12459－90  鋼制對焊無縫管件  DN=10－500mm   A、B系列

　　GB/T13401－92鋼板制對焊無縫管件  DN=350－1200mm   A、B系列

　　GB/T14383－93鍛鋼制承插焊管件  DN=15－80mm   A、B系列

　　GB/T14626－93 鍛鋼制螺紋管件   DN=8－100

　　GB/T17185－1997 鋼制法蘭管件 DN=25－600mm  PN 2.0，5.0，11.0，15.0，26.0MPa

　　中石化標準：

　　SH 3408－1996 鋼制對焊無縫管件 DN＝15－500mm

　　SH 3409－1996 鋼板制對焊管件 DN＝200－1200mm

　　SH 3410－1996鍛鋼制承插焊管件  DN=10－80mm

　　化工部標準：

　　HG/T21634－1990鍛鋼制承插焊管件  1/2”－11/2”，3000及6000磅

　　HG/T21635－1990碳鋼、低合金鋼無縫對焊管件DN=50－600mm

　　PN 25，40，64，100kg/cm2

　　HG/T21631－1990鋼制有縫對焊管件 DN=300－1000mm

　　石油部標準：

　　SY/T0510－1998鋼制對焊管件 DN=15－600mm

　　各種管件標準，對焊無縫和鋼板制對焊管件均等有效采用ANSI B16.9和ANSIB16.28。鍛鋼制承插焊和螺紋管件均等有效采用ANSI B16.11。但各標準同類管件的結構尺寸不盡相同。

[NextPage]

　　6.3法蘭及緊固件

　　法蘭、墊片及螺栓三者組成管道中可拆卸的連接結構，壓力管道中應用很普遍也是一種很重要的連接形式。通常，法蘭、螺栓與墊片三者共同構成一個密封副，三者共同作用，相輔相承，才能保證接頭的良好密封。

　　盲板、8字盲板、限流孔板、混合孔板等與法蘭、墊片及螺栓關系比較密切，常與它們配合使用，一起進行介紹。

　　6.3.1法蘭

　　法蘭是確定管道公稱壓力等級的基準件。由前面的介紹可知，法蘭的種類很多，不同型式的法蘭，其密封性能不同，適用場合也不同。在這里僅討論不同型式的法蘭應如何選用，僅供參考。

　　a.     法蘭種類

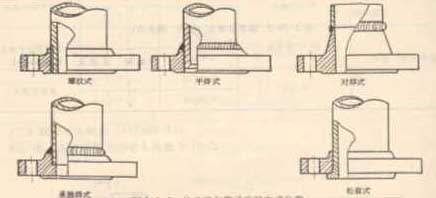

　　◆   結構型式  管道法蘭按與管子的連接方式分為以下六種基本類型：平焊、對焊法、承插焊、松套、螺紋法蘭和整體法蘭，如圖6－1。

圖6－1  管道法蘭與管子的連接方式

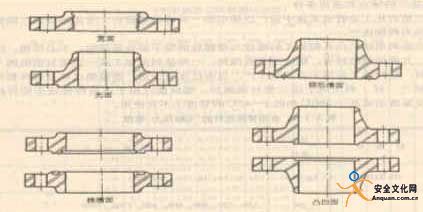

　　◆密封面型式      法蘭密封面有全平面、凸臺面、凹凸面、榫槽面、環槽面等五種。見圖6－2。

圖6－2  法蘭密封面型式

　　◆   法蘭代號

　　不同的標準其法蘭的密封面及型式的名稱、代號略有區別。見表6－1、表6－2。

表6－1  密封面名稱及代號對照表

 表6－2  結構型式代號對照表
