摘要：本文介紹了適用于220/380V電網的一項安全標準GB 14050《系統接地的型式及安全技術要求》，其中的關于保護電器的動作設定值，對于人體存在有不安全隱患。

　　關鍵詞：220/380V電網、安全標準、不安全隱患

　　1安全標準

　　國家標準GB140S0《系統接地的型式及安全技術要求》是與人們?nèi)粘Ｉ�產及生活密切相關的220/380V電網系統的一項安全標準。為保障人身安全，該標準規定必須設置用作間接防護用的保護電器。一旦發生人體觸電時，該保護電器必須定時自動切斷發生觸電部位的供電，以保證不會出現一個超過交流50V的預期接觸電壓會持續存在到足以對人體產生危險的生理效應，而這種定時自動切斷供電的時限依系統的接地形式以及觸電回路所處的部位不同而有所區別，有的為0.4s，也有的可放寬到5s。

　　顯然，上述定時自動切斷供電的實質既可定義為要求保護電器能夠切斷預期將會被人體承受的超出50V的接觸電壓；也可以定義為要求保護電器能定時自切斷人體觸電時所通過人體的接觸電流，其動作時間的設定值在某些場合為0.4s，在某些場合可放寬到5s。而動作電流的設定值便是用50V除以人體所處現場情況下所呈現出的總阻抗。由后述分析可知，保護電器的這兩種設定方法對人體都具有不安全隱患。

　　2人體承受電壓隱患

　　前述標準要求保護電器切斷預期將會被人體承受的超出50V的接觸電壓，就是說該標準把對人體沒有危險的人體最大承受電壓定義為50V。這種承受電壓限值在我國基礎標準GB/T3805《特低電壓限值》中被稱作為“特低電壓限值”，也就是被傳統稱呼的“對人體沒有危險的安全電壓。”

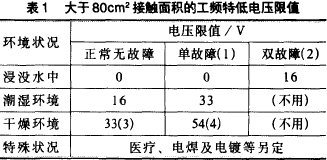

　　根據這個基礎標準GB/T3805的推薦。工頻的對人沒有危險的特低電壓限值如表1所示。



　　個注：

　　(1)“單故障”系指：能影響兩個可同時觸及的可導電部分間電壓的單一故障。

　　(2)“兩個故障”系指：能影響兩個可同時觸及的可導部分間電壓的同時存在的兩個故障；若其中任何一個故障單獨出現時，即已影響到可同時觸及的可導電部分間的電壓時，則應先按“單故障”評價；

　　(3)對于接觸面積小于lcm2的非可握緊部件，限值允許增大至66V。

　　(4)對于接觸面積小于lcm2的非可握緊部件，限值允許增大至80V。

　　分析上述表1中的數據可知，除人體全部浸沒在水中外，在最不利情況下對人沒有危險的特低電壓限值為16V，只有在個別情況下才會超出50V。而前述標準卻把這個限值單一地設定為50V以作為保護電器的動作電壓。顯然，這種設定在很多情況下對于人體都具有不安全隱患。

　　3動作時間設定值隱患

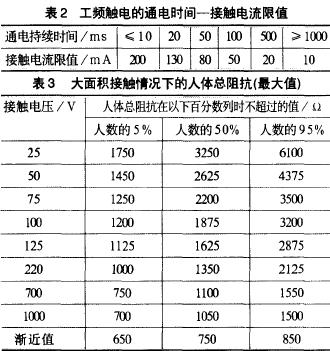

　　前述關于保護電器動作時間一接觸電流設定值對應著有關標準中所規定的對人體沒有傷害的通電時間一接觸電流限值數據，這個標準便是國家的基礎標準GB/T13870•1《電流通過人體的效應第一部分：常用部分》。被它規定的在工頻電壓情況下對人體沒有傷害的通電時間一接觸電流限值如表2所述；在這個標準中，還列舉了人體在觸電情況下所表現出的總阻抗的典型數據，如表3所示。



　　注：表中數值的含義，以第1行接觸電壓為25V時為例：數值1750是在人群中有5%的人的人體總阻抗值不超過1750Ω其余95%的人超過1750 Ω)。數值3250是在人群中有50%的人(包括上述5%)的人體總阻抗值不超過3250Ω(其余50%人超過3250Ω)；數值6100是在人群中有95%的人(包含上述5%和50%)的人體總阻抗值不超過6100Ω(其余5%的人超過6100Ω。

　　在考慮人體的觸電安全時，必須從最壞的情況入手，因此在采用人體總阻抗時，必須采用表3中對應于接觸電壓為220V電壓下的5%人數的總阻抗，他們中的最大值為1000Ω，用50V除以這個阻抗值，得通過這些人中的電流，最小也有50mA，在該電流值的情況下，對人體沒有危險的通電時間，由表2可知，必須小于0.ls才行，但前述保護電器都把這種時間設定為0.4s,是允許值的4倍，至多不少，這樣長的通電時間設定值，在人體一旦觸電時就會使人體發生肌肉痙攣似的收縮。在另外的一些場合，若把保護電器的動作時間設定為5s，這樣情況更為嚴重，人體將會出現心室纖維性顫動，心跳和呼吸停止，以及嚴重?zé)齻�等極為危險的生理效應。

　　4結束語

　　綜上所述，220V/380V電網安全標準GB14050關于間接防護觸電用的保護電器的設定值，無論是關于人體的最大承受電壓，還是動作時間，對人體都存有不安全隱患。

　　順便要提到是，市面中屬于I類器具的家庭沐浴用電熱水器，由于其自身的電路又加設了動作電流不大于30mA，動作時間不大于0.ls的漏電保護器，或者加設了能夠使人體承受電壓不大于12V的所謂的“防電墻”，在該類保護下，只要器具接地牢靠，使用這種熱水器是安全的。
