電梯是頻繁載人的垂直運輸工具，必須有足夠的安全性。電梯的安全，首先是對人員的保護，同時也要對電梯本身和所載物資以及安裝電梯的建筑物進行保護。為了確保電梯運行中的安全，在設計時設置了多種機械、電氣安全裝置：超速保護裝置——限速器、安全鉗；超越行程的保護裝置——強迫減速開關、終端限位開關。終端極限開關分別達到強迫減速、切斷方向控制電路、切斷動力輸出(電源)的三級保護；沖頂(蹲底)保護裝置——緩沖器；門安全保護裝置——層門門鎖與轎門電氣聯鎖及門防夾人的裝置；轎廂超載保護裝置及各種裝置的狀態檢測保護裝置(如限速器斷繩開關、鋼帶斷帶開關)——確保功能完好下電梯工作以及電氣安全保護系統——供電系統保護、電機過載、過流等裝置及報警裝置等。這些裝置共同組成了電梯安全保護系統，以防止任何不安全的情況發生。同時，電梯的維護和使用必須隨時注意，隨時檢查安全保護裝置的狀態是否正常有效，很多事故就是由于未能發現、檢查到電梯狀態不良和未能及時維護檢修，及不正確使用造成的。所以司機必須了解掌握電梯的工作原理，能及時發現隱患并正確合理地使用電梯。



　　一、防超越行程的保護



　　為防止電梯由于控制方面的故障，轎廂超越頂層或底層端站繼續運行，必須設置保護裝置以防止發生嚴重的后果和結構損壞。

　　防止越程的保護裝置一般是由設在井道內上下端站附近的強迫換速開關、限位開關和極限開關組成。這些開關或碰輪都安裝在固定于導軌的支架上，由安裝在轎廂上的打板(撞桿)觸動而動作。

　　圖2—88所示是目前廣泛使用的電氣開關或極限開關的安裝示意圖。其強迫換速開關、限位開關和極限開關均為電氣開關，尤其是限位和極限開關必須符合電氣安全觸點要求。圖2—89所示是使用鐵殼刀閘作極限開關的安裝示意圖，刀閘極限開關安裝在機房，刀閘刀片轉軸的一端裝有棘輪上繞有鋼絲繩。鋼絲繩的一端通過導輪接到井道頂上、下極限開關碰輪，另一端吊有配重以張緊鋼絲繩。當轎廂的打板撞動碰輪時，由鋼絲繩傳動將刀閘斷開。由于刀閘是串在主電路上，所以就將主電路斷開了。在轎廂打板與碰輪脫離后，再由人工將刀閘復位。這種極限開關由于傳動比較復雜，在大提升高度時鋼絲繩不易張緊而易誤動作，目前只在一些舊電梯和低層站的貨梯中有使用。

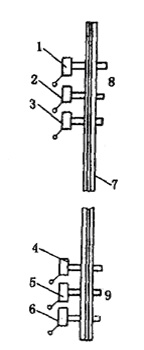

圖2—88  電氣式終端極限開關及其前面另外二個開關

1、6—終端極限開關；2—上限位開關；3—上強迫減速開關；4—下強迫減速開關；

5—下限位開關；7—導軌；8—井道頂部；9—井道底部



圖2—89  防越程保護開關的設置

1—導輪；2—鋼絲繩；3—終端極限開關；4—張緊配重；5—導軌；6—轎廂；7—極限開關上碰輪；8—上限位開關；9—上強迫減速開關；10—上開關打板；11—下開關打板；12—下強迫減速開關；13—下限位開關；14—極限開關下碰輪



　　強迫換速開關是防止越程的第一道關，一般設在端站正常換速開關之后。當開關撞動時，轎廂立即強制轉為低速運行。在速度比較高的電梯中，可設幾個強迫換速開關，分別用于短行程和長行程的強迫換速。

　　限位開關是防越程的第二道關，當轎廂在端站沒有停層而觸動限位開關時，立即切斷方向控制電路使電梯停止運行。但此時僅僅是防止向危險方向運行，電梯仍能向安全方向運行。

　　極限開關是防越程的第三道保護。當限位開關動作后電梯仍不能停止運行，則觸動極限開關切斷電路，使驅動主機迅速停止運轉。對交流調壓調速電梯和變頻調速電梯極限開關動作后，應能使驅動主機迅速停止運轉，對單速或雙速電梯應切斷主電路或主接觸器線圈電路，極限開關動作應能防止電梯在兩個方向的運行，而且不經過稱職的人員調整，電梯不能自動恢復運行。

　　極限開關安裝的位置應盡量接近端站，但必須確保與限位開關不聯動，而且必須在對重(或轎廂)接觸緩沖之前動作，并在緩沖器被壓縮期間保持極限開關的保護作用。

　　限位開關和極限開關必須符合電氣安全觸點要求，不能使用普通的行程開關和磁開關、干簧管開關等傳感裝置。

　　防越程保護開關都是由安裝在轎廂上的打板(撞桿)觸動的，打板必須保證有足夠的長度，在轎廂整個越程的范圍內都能壓住開關，而且開關的控制電路要保證開關被壓住(斷開)時，電路始終不能接通。

　　防越程保護裝置只能防止在運行中控制故障造成的越程，若是由于曳引繩打滑制動器失效或制動力不足造成轎廂越程，上述保護裝置是無能為力的。



　　二、限速器和安全鉗



　　正常運行的轎廂，一般發生墜落事故的可能性極少，但也不能完全排除這種可能性。一般常見的有以下幾種可能的原因：

　　1．曳引鋼絲繩因各種原因全部折斷；

　　2．蝸輪蝸桿的輪齒、軸、鍵、銷折斷；

　　3．曳引摩擦繩槽嚴重磨損，造成當量摩擦系數急劇下降，而平衡失調，轎廂又超載，則鋼絲繩和曳引輪打滑；

　　4．轎廂超載嚴重，平衡失調，制動器失靈；

　　5．因某些特殊原因，例如平衡對重偏輕、轎廂自重偏輕，造成鋼絲繩對曳引輪壓力嚴重減少，致使轎廂側或?qū)χ貍?cè)平衡失調，使鋼絲繩在曳引輪上打滑。

　　只要發生以上五種原因之一種，就可能發生轎廂(或?qū)χ?急速墜落的嚴重事故。

　　因此按照國家有關規定，無論是乘客電梯、載貨電梯、醫用電梯等，都應裝置限速器和安全鉗系統。

　　在電梯的安全保護系統中，提供的綜合的安全保障是限速器、安全鉗和緩沖器。當電梯在運行中無論何種原因使轎廂發生超速、甚至墜落的危險狀況而所有其他安全保護裝置均未起作用的情況下，則靠限速器、安全鉗(轎廂在運行途中起作用)和緩沖器的作用使轎廂停住而不致使乘客和設備受到傷害。所以限速器和安全鉗是防止電梯超速和失控的保護裝置。

　　限速器是速度反應和操作安全鉗的裝置。當轎廂運行速度達到限定值時(一般為額定速度的115％以上)，能發出電信號并產生機械動作，以引起安全鉗工作的安全裝置。所以限速器在電梯超速并在超速達到臨界值時起檢測及操縱作用。

　　安全鉗是由于限速器的作用而引起動作，迫使轎廂或?qū)χ匮b置制停在導軌上，同時切斷電梯和動力電源的安全裝置。安全鉗則是在限速操縱下強制使轎廂停住的執行機構。

　　限速器通常安裝在電梯機房或隔音層的地面，它的平面位置一般在轎廂的左后角或右前角處，如圖2—90所示。限速器繩的張緊輪安裝在井道底坑。限速器繩繞經限速器輪和張緊輪形成一全封閉的環路，其兩端通過繩頭連接架安裝在轎廂架上操縱安全鉗的杠桿系統。張緊輪的重量使限速器繩保持張緊，并在限速器輪槽和限速器繩之間形成摩擦力。轎廂上、下運行同步地帶動限速器繩運動從而帶動限速器輪轉動。如圖2—91所示。





圖2—90  限速器與轎廂的相對位置平面圖

1—轎廂；2—轎廂導軌；3—限速器；4—對重；5—對重導軌；6—井道圍壁

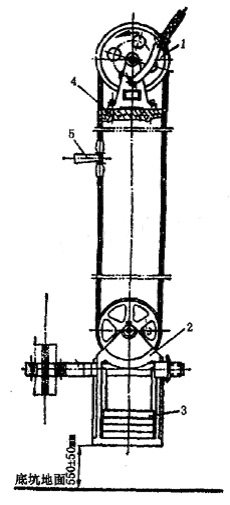

圖2—91  限速器裝置的傳動系統

1—限速器；2—張緊輪；3—重砣；4—固定螺釘；5—連接轎廂架



　　根據電梯安全規程的規定，任何曳引電梯的轎廂都必須設有安全鉗裝置，并且規定此安全鉗裝置必須由限速器來操縱，禁止使用由電氣、液壓或氣壓裝置來操作安全鉗。當電梯底坑的下方有人通行或能進入的過道或空間時，則對重也應設有限速器安全鉗裝置。

　　安全鉗裝置的構成及其運動分析：

　　安全鉗裝置裝設在轎廂架或?qū)χ丶苌希�它由兩部分組成；

　　(1)操縱機構：它是一組連桿系統，限速器通過此連桿系統操縱安全鉗起作用。如圖2—92中的6，圖2—93中的6。

　　(2)制停機構：也叫做安全鉗(嘴)，作用是使轎廂或?qū)χ刂仆＃瑠A持在導軌上。如圖2—92中的1，圖2—93中的5。





圖2—92  限速器與安全鉗聯動原理示意圖

1—安全鉗；2—轎廂；3—眼速器繩；4—張緊輪；5—限速器；6—連桿系統





圖2—93  限速器與安全鉗聯動原理立面示意圖

1—限速器；2—限速器繩；3—張緊輪；4—限速器斷繩開關；5—安全鉗；6—連桿系統；7—安全鉗動作開關；8—眼速器繩頭



　　安全鉗需要有兩組，對應地安裝在與兩根導軌接觸的轎廂外兩側下方處。常見的是把安全鉗安裝在轎廂架下梁的上面。

　　如圖2—92和圖2—93所示，限速繩兩端的繩頭與安全鉗杠桿的驅動連桿相連接。電梯正常運行時，轎廂運動通過驅動連桿帶動限速器繩和限速器運動，此時，安全鉗處于非動作狀態，其制停元件與導軌之間保持一定的間隙。當轎廂超速達到限定值時，限速器動作使夾繩夾住限速器繩，于是隨著轎廂繼續向下運動，限速器繩提起驅動連桿促使連桿系統6聯動，兩側的提升拉桿被同時提起。帶動安全鉗制動楔塊1與導軌接觸，兩安全鉗同時夾緊在導軌上，使轎廂制停。安全鉗動作時，限速器的安全開關或安全鉗提拉桿操縱的安全開關，都會斷開控制電路，迫使制動器失電制動。

　　只有當所有安全開關復位，轎廂向上提起時，才能釋放安全鉗。安全鉗不恢復到正常狀態，電梯不能重新使用。



　　1．限速器

　　限速器按動作原理可分為擺錘式和離心式兩種，離心式限速器較為常用。如圖2—94所示為上擺錘式限速器。轎廂在運行時，通過限速器繩頭拉動限速器繩，使限速器繩輪和連在一起的凸輪和控制輪(棘輪)同步轉動。擺錘由調節彈簧拉住，錘輪壓在凸輪上，凸輪轉動使擺錘上下擺動。轉動速度大，擺錘的擺動幅度也大。當轎廂運行超速時，由于擺錘擺動幅度加大，觸動超速開關，切斷電梯安全電路，使電梯停止運行。若電梯在向下運行，超速開關動作后沒有停止而繼續超速運動，則當速度超過額定速度115％以后，因擺錘擺動幅度的進一步加大，棘爪卡入制動輪中，使制動輪和連在一起的限速器繩輪停止轉動，由限速器繩頭和聯動機構將安全鉗拉動，轎廂制停。擺錘式限速器一般用于速度較低的電梯。





圖2—94  上擺錘凸輪棘爪式跟速器

1—調節彈簧；2—制動輪；3—凸輪；4—超速開關；5—擺桿；6—棘爪



　　如圖2—95所示是離心式帶夾繩鉗的限速器。當轎廂運行時限速器繩帶動限速器繩輪旋轉，通過拉簧13使同軸的離心甩塊旋轉并向外甩開。當電梯超速時甩塊首先將開關打板2打動，使電氣觸點斷開，切斷安全電路。在下行時若電梯還在繼續超速，由于甩塊的進一步甩開將夾繩打板10打動，使正常時被夾繩打板卡住的夾繩鉗塊掉下卡住限速器繩。卡繩的力量可由彈簧4進行調節。

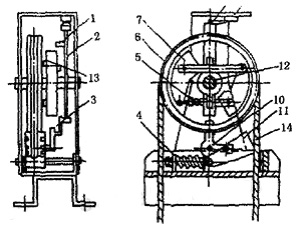

圖2—95  甩塊式彈性?shī)A持式限速器

1—開關打板碰鐵；2—開關打板；3—夾繩打板碰鐵；4—夾繩鉗彈簧；5—離心重塊彈簧；6—限速器繩輪；7—離心重塊；8—電開關觸頭；9—電開關；10—夾繩打板；11—夾繩鉗；12—輪軸；13—拉簧；14—限速器繩



　　如圖2—96所示是一種離心式有壓繩裝置的限速器。在超速時，首先由甩塊上的一個螺栓打動安全開關。當繼續超速時，甩塊進一步甩開觸動棘爪卡在制動輪上，制動輪拉動觸桿通過壓桿將壓塊壓在限速器繩輪的鋼絲繩上。使繩輪和限速器繩被剎住。壓塊的壓緊力由彈簧5調定。





圖2—96  壓繩限速器

1—電氣開關；2—甩塊；3—觸桿；4—繩輪；5—彈簧；6—壓桿；7—壓塊：8—制動輪；9—底板



　　限速器的動作速度應不小于115％的額定速度，但應小于下列值：

　　(1)配合楔塊式瞬時式安全鉗的為0．8m／s；

　　(2)配合不可脫落滾柱式瞬時式安全鉗的為1．0m／s；

　　(3)配合額定速度小于或等于1m／s的漸進式安全鉗的為1．5m／s；

　　(4)配合速度大于1m／s的漸進式安全鉗的為1．25υ+   (υ為電梯額定速度)。

　　對于載重量大，額定速度低的電梯，應專門設計限速器，并用接近下限的動作速度，若對重也設安全鉗，則對重限速器的動作速度應大于轎廂限速器的動作速度，但不得超過10％。

　　限速器繩應選柔性良好的鋼絲繩，其繩徑不小于6mm，安全系數不小于8。限速器繩由安裝于底坑的張緊裝置予以張緊，張緊裝置的重量應使正常運行時鋼絲繩在限速器繩輪的槽內不打滑，且懸掛的限速器繩不擺動。張緊裝置應有上下活動的導向裝置。限速器繩輪和張緊輪的節圓直徑應不小于所用限速器繩直徑的30倍。為了防止限速器繩斷裂或過度松馳而使張緊裝置喪失作用，在張緊裝置上應有電氣安全觸點，當發生上述情況時能切斷安全電路使電梯停止運行。

　　限速器動作時，限速器對限速器繩的最大制動力應不小于300N，同時不小于安全鉗動作所需提拉力的兩倍。若達不到這個要求，很可能發生限速器動作時限速器繩在限速器繩輪上打滑提不動安全鉗，而轎廂繼續超速向下運動。為了提高制動力，沒有夾繩、壓繩裝置的限速器繩輪應采用V型繩槽，繩槽應硬化處理。

　　限速器必須有非自動復位的電氣安全裝置，在轎廂上行或下行達到動作速度以前萵時動作，使電梯主機停止運轉。過去曾用過沒有電氣安全開關的擺錘式和離心壓桿限速器現都應停止使用。

　　限速器上調節甩塊或擺錘動作幅度(也是限速器動作速度)的彈簧，在調整后必須有防止螺帽松動的措施，并予以鉛封，壓繩機構、電氣觸點觸動機構等調整后，也要有防止松動的措施和明顯的封記。

　　限速器上的銘牌應標明使用的工作速度和整定的動作速度，最好還應標明限速器繩的最大張力。



　　2．安全鉗裝置

　　安全鉗裝置包括安全鉗本體、安全鉗提拉聯動機構和電氣安全觸點，如圖2—97所示。

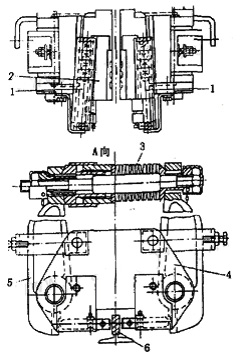

圖2—97  安全鉗結構及安裝位置

1—安全鉗楔塊；2—安全鉗座；3—轎廂架；4—防晃架；5—垂直拉桿；6—壓簧；7—防跳器；8—繩頭；9—限速器繩；10—主動杠桿；11—安全鉗急停開關；12—壓簧；13—正反扣螺母；14—橫拉桿；15—從動杠桿；16—轉軸；17—導軌



　　安全鉗及其操縱機構一般均安裝在轎廂架3上。安全鉗座2裝設在轎廂架下梁內，楔塊1在安全鉗動作時夾緊導軌使轎廂制停。轎廂架上梁的兩側各裝有一根轉軸16，操縱機構的一組杠桿均固定在這兩根軸上。主動杠桿10的端部通過繩頭8與限速器繩9連接。4個從動杠桿15分別安裝在兩側的轉軸16上。橫拉桿14連接兩側的轉軸以保證兩側的從動杠桿同步擺動，橫拉桿14上的正反扣螺母13可調節從動杠桿的位置。從動杠桿的端部各連接一條垂直拉桿5，通過它帶動安全鉗的楔塊1。垂直拉桿上防幌架4起定位導引作用，并防止垂直拉桿晃動。橫拉桿的壓簧12使拉桿不能自動復位，只有在松開安全鉗并排除故障之后，靠手動才能使其復位。

　　電氣安全開關應符合安全觸點的要求，規定要求安全鉗釋放后需經稱職人員調整后電梯方能恢復使用，所以電氣安全開關一般應是非自動復位的，安全開關應在安全鉗動作以前萵時動作，所以必須認真調整主動杠桿上的打板與開關的距離和相對位置，以保證安全開關準確動作。

　　提拉聯動機構一般都安裝在轎頂，也有電梯安裝在轎底的。此時應將電氣安全開關設在從轎頂可以恢復的位置。

　　安全鉗按結構和工作原理可分為瞬時式安全鉗和漸進式安全鉗。

　　(1)瞬時式安全鉗

　　該安全鉗的動作元件有楔塊、滾柱，其工作特點是：制停距離短，基本是瞬時制停，動作時轎廂承受很大沖擊，導軌表面也會受到損傷。滾柱型的瞬時安全鉗有制停時間約0．1秒左右，而雙楔塊瞬時安全鉗的制停時間最少只有0．01秒左右，整個制停距離只有幾毫米至幾十毫米。轎廂的最大制停減速度約在5～10g左右。所以標準規定瞬時式安全鉗只能用于額定速度不大于0．63m／s的電梯。

　　如圖2—98所示，是使用最廣泛的楔塊瞬時式安全鉗，鉗體一般由鑄鋼制成，安裝在轎廂的下梁上。每根導軌由兩個楔型鉗塊(動作元件)夾持，也有只用一個楔塊單邊動作的。安全鉗的楔塊一旦被拉起與導軌接觸楔塊自鎖，安全鉗的動作就與限速器無關，并在轎廂繼續下行時，楔塊將越來越緊。





圖2—98  楔塊瞬時式安全鉗

1—拉桿；2—安全鉗座；3—轎廂下梁；4—楔(鉗)塊；5—導軌；6—蓋板



　　(2)漸進式安全鉗

　　漸進式安全鉗與瞬時式安全鉗在結構上的主要區別在于動作元件是彈性?shī)A持的，在動作時動作元件靠彈性?shī)A持力夾緊在導軌上滑動，靠與導軌的摩擦消耗轎廂的動能和勢能。標準要求轎廂制停的平均減速度在0．2～1．0g(g：重力加速度)之間，所以安全鉗動作時，轎廂必須有一定的制停距離。

　　額定速度大于0．63m／s或轎廂裝設數套安全鉗裝置，都應采用漸進式安全鉗。對重安全鉗若速度大于1．0m／s，也應用漸進式安全鉗。

　　如圖2—99所示，是夾鉗式漸進安全鉗結構。動作元件為兩個楔塊，但其與導軌接觸的表面沒有加工成花紋而是開了一些槽，背面有滾輪組以減少楔塊與鉗座的摩擦。

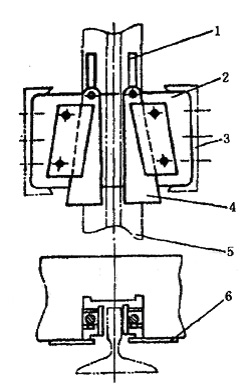

圖2—99  彈性導向夾鉗式安全鉗

1—滾柱組；2—楔塊；3—蝶形彈簧組；4—鉗座；5—導軌



　　當限速器動作楔塊被拉起夾在導軌上，由于轎廂仍在下行楔塊就繼續在鉗座的斜槽內上滑，同時將鉗座向兩邊擠開。當上滑到限位停止時，楔塊的夾緊力達到預定的最大值，形成一個不變的制動力，使轎廂的動能與勢能消耗在楔塊與導軌的摩擦上，轎廂以較低的減速度平滑制動。最大的夾持力由鉗尾部的彈簧調定。如圖2—100所示，是其結構示意圖。





圖2—100  楔塊漸進式安全鉗結構原理

1—導軌；2—拉桿；3—楔塊；4—鉗座；5—滾珠；6—彈簧



　　如圖2—101所示，是一種比較輕巧的單面動作漸進式安全鉗。限速器動作時通過提拉聯動機構將活動鉗塊6上提，與導軌接觸并沿斜面滑槽7上滑。導軌被夾在活動鉗塊與靜鉗塊之間，其最大的夾緊力由蝶形彈簧3決定。彈簧5用于安全鉗釋放時鉗塊復位。





圖2—101  單面動作漸進式安全鉗

1—導軌；2—鉗座；3—蝶形彈簧；4—靜鉗塊；5—彈簧；6—活動鉗塊；7—滑槽；8—導軌



　　當電梯曳引鋼絲繩為兩根時，應設保護裝置，當有一根斷裂或過度松馳時，安全觸點動作使電梯停止運行。這也是防止發生斷繩轎廂墜落的保護裝置。



　　三、防人員剪切和墜落的保護和要求



　　在電梯事故中人員被運動的轎廂剪切或墜入井道的事故占的比例較大，而且這些事故后果都十分嚴重，所以防止人員剪切和墜落的保護十分重要。

　　防人員墜落和剪切的保護主要由門、門鎖和門的電氣安全觸點聯合承擔，標準要求：

　　1．當轎門和層門中任一門扇未關好和門鎖嚙合7mm以上時，電梯不能啟動。

　　2．當電梯運行時轎門和層門中任一門扇被打開，電梯應立即停止運行。

　　3．當轎廂不在層站時，在站層門外不能將層門打開。

　　4．緊急開鎖的鑰匙只能交給一個負責人員，有緊急情況才能由稱職人員使用。

　　轎門、層門必須按規定裝設驗證門緊閉狀態的電氣安全觸點并保持有效。門關閉后門扇之間、門與周邊結構之間的縫隙不得大于規定值。尤其層門滑輪下的擋輪要經常調整，以防中分門下部的縫隙過大。

　　門鎖必須符合安全規范要求，并經型式試驗合格，鎖緊元件的強度和嚙合深度必須保證。

　　電氣安全觸點必須符合安全規范要求，絕不能使用普通電氣開關。接線和安裝必須可靠，而且要防止由于電氣干擾而誤動作。

　　在電梯操作中嚴禁開門“應急”運行。在一些電梯中為了方便檢修常設有開門運行的“應急”運行功能，有的是設專門的應緊運行開關，有的是用檢修狀態下按著開門按鈕來實現開門運行。GB7588規定只有在進行平層和再平層及采取特殊措施的貨梯在進行對接操作時，轎廂可在不關門的情況下短距離移動，其它情況，包括檢修運行均不能開門運行。

　　裝有停電應急裝置和故障應急裝置的電梯，在轎廂層門未關好或被開啟的情況下，應不能自動投入應急運行移動轎廂。



　　四、緩沖裝置



　　電梯由于控制失靈、曳引力不足或制動失靈等發生轎廂或?qū)χ囟椎讜r(shí)，緩沖器將吸收轎廂或?qū)χ氐膭?dòng)能，提供最后的保護，以保證人員和電梯結構的安全。

　　緩沖器分蓄能型緩沖器和耗能型緩沖器。前者主要以彈簧和聚氨酯材料等為緩沖元件，后者主要是油壓緩沖器。

　　當電梯額定速度很低時(如小于0．4m／s)，轎廂和對重底下的緩沖器也可以使用實體式緩沖塊來代替，其材料可用橡膠、木材或其它具有適當彈性的材料制成。但使用實體式緩沖器也應有足夠的強度，能承受具有額定載荷的轎廂(或?qū)χ?，并以限速器動作時的規定下降速度沖擊而無損壞。

　　1．彈簧緩沖器

　　彈簧緩沖器的結構及其型式：
