故障類型和影響分析（FMEA）－分析步驟

2005-11-04 來源:安全文化網熱度: 收藏發表評論 0

（1）明確和熟悉系統

　　在進行分析之前首先要明確分析對象及范圍，熟悉系統有關的各種資料，了解系統各部分的功能和相互關系。

　　（2）確定分析的深度

　　一個系統由苦干個子系統組成，子系統可能由更小的子系統或功能件（由若干個元件組成，具有獨立功能的組合部分）組成，功能件又包含許多元件。分析到哪一層，要根據分析目的在一開始就確定下來。如果是用于系統的安全設計，要求分析得詳細，應該盡量分析的深一些，特別是關鍵部位，要分析到元件為止。如果是用于安全管理，則可以分析得粗淺一些。

　　（3）繪制系統的功能框圖和可靠性框圖

　　在分析之前首先要詳細的說明系統，并根據系統的構成要素依次畫出所包含的子系統、元件及相互關系的的框圖，對簡單系統可以用流程圖代替系統圖。

　　由系統圖可進一步畫出可靠性框圖，亦即表示各子系統（或元件）之間串聯或并聯、輸入或輸出的系統圖。如果有幾個元件共同完成一項功能時用串聯表示，元件如有備品時則是并聯關系。串聯表示構成一個系統的子系統都正常運行。系統才能正常運行；而并聯關系只要構成系統的任何一個子系統正常，系統就能保持正常。

　　（4）分析故障類型和影響

　　按照可靠性框圖有關的子系統、功能件或元件，詳細查明可能出現的故障類型、產生的原因，并進一步分析其對子系統、系統對人的影響，然后根據故障類型的影響的程度劃分故障類型等級，以便分別輕、重、緩、急，采取相應的安全措施。

　　故障類型等級的劃分方法有幾種，此外只介紹直接判斷法和風險矩陣法。

　　① 直接判斷法。這種方法是根據故障類型對系統功能、人員及財產損失影響的嚴重程度來劃分的。其劃分原則如表1所示。

故障等級	影響程度	可能造成的后果
Ⅰ級	可忽略的	不會造成人身傷害和職業病，系統也不會受損
Ⅱ級	臨界的	可能致人輕傷或輕度職業病，次要系統損壞
Ⅲ級	嚴重的	可能造成人員嚴重傷害，嚴重職業病，主系統損壞
Ⅳ級	致命的	可能造成人員傷亡，整個系統損失

　　表1 故障等級的劃分

　　這是一種粗略的分級法，它基本上是根據嚴重度來確定的，有一定的偏面性。為了更全面的劃分故障等級，可采用風險矩陣法。

　　② 風險矩陣法。風險矩陣法是綜合考慮故障發生的可能性和發生后引起后果嚴重度兩個方面的因素來確定故障的等級。這種劃分標準稱風險率（或危險度）。其方法是將故障概率和嚴重度都分為四個等級，劃分原則如下：

　　a．嚴重度是指故障類型對系統功能的影響程度，分級如表2。

嚴重度等級

內容

嚴重度等級

內容

Ⅰ低的

1）對系統任務無影響

2）對子系統造成的影響可忽略不計

3）通過調整故障易于消除

Ⅲ關鍵的

1）系統的功能有所下降

2）子系統功能嚴重下降

3）出現的故障不能立即通過檢修予以修復

Ⅱ主要的

1）對系統的任務雖有影響但可忽略

2）導致子系統的功能下降

3）出現的故障能夠立即修復

Ⅳ災難性的

1）系統功能嚴重下降

2）子系統功能全部喪失

3）出現的故障需經徹底修理才能消除

　　表2 嚴重度分析

　　b．故障概率表示在一定時間內故障類型出現的次數。時間單位規定為一年或一個月，有的用大修的間隔期。故障概率的分類有定量和定性兩種方法，分述如下：

　　定性分析如表3所示。

故障概率等級

故障類型出現的機會

Ⅰ級概率很低

Ⅱ級概率低

Ⅲ級概率中等

Ⅳ級概率高

元件操作期間故障出現的機會可以忽略

元件操作期間故障不易出現

元件操作期間故障出現的機會為50%

元件操作期間故障容易出現

　　表3 故障概率等級的劃分

　　故障概率定量分級原則如下：

　　Ⅰ級：元件工作期間，任何單個故障類型出現的概率少于全部故障概率的0.01。

　　Ⅱ級：元件工作期間任何單個故障類型出現的概率，多于全部故障概率的0.01而少于0.10。

　　Ⅲ級：元件工作期間任何單個故障類型出現的概率，多于全部故障概率的0.10而少于0.20。

　　Ⅳ級：元件工作期間任何單個故障類型出現的概率多于全部故障概率的0.20。

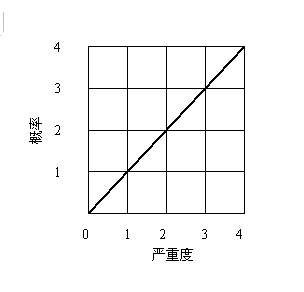

　　故障概率和嚴重等級確定后，以故障概率為縱坐標，嚴重度為橫坐標，畫出風險矩陣圖。如圖1所示。沿矩陣原點到右上角畫一條對角線，以對角線為軸線，軸線兩邊是對稱的。如果知道了某一故障類型的概率和嚴重度等級，將其填入矩陣圖中，就可以確定故障類型風險率或等級的大小。處在右上角方塊內的故障類型風險率最大，這是因為該故障類型發生的概率高且后果嚴重。依次左移，風險率逐漸降低，因為故障類型發生的概率雖然高，但造成后果的嚴重度卻逐漸降低；同樣從右上方依次下移，風險率也逐漸降低，雖然故障類型造成的后果嚴重，但因為發生的概率很少，綜合兩方面因素風險率也就降低了。
