引言（一）

     本網據“安全、健康和環境”報道：安全生產是關系到企業和職工生命財產安全的大事，也是企業獲取經濟效益的基本保證。對在役裝置進行安全評價，可以預先發現導致事故的危險因素，并對危險進行定量化分析，以便采取措施消除或控制這些危險因素，保證裝置安全平穩運行。

MTBE裝置概況（二）

    MTBE，即甲基叔丁基醚，主要作為高辛烷值無鉛汽油的調和組分，其研究法辛烷值達117，馬達法辛烷值為101。

    武漢石化的MTBE裝置于1994年7月建成投產，裝置原設計規模為2萬t/a，1999年改造為3萬t/a，該裝置采用固定床醚化反應工藝。

    MTBE合成原理：液態烴C₄中的異丁烯和工業甲醇，以大孔強酸性陽離子交換樹脂為催化劑，在溫度40℃～65℃，壓力1.0MPa～1.5MPa的操作條件下，液相合成甲基叔丁基醚（MTBE）。該反應為可逆放熱反應，反應熱ΔH=-37KJ/mmol。裝置的原料及產品均為甲類火災危險物質。圖1為MTBE裝置流程方框圖。

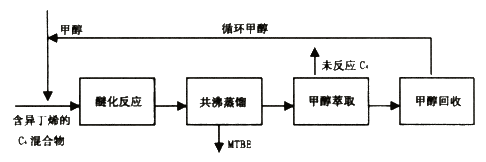

     圖1 MTBE裝置流程方框圖


道氏安全評價的原理（三）

    道氏評價方法是利用工藝過程中的物質、設備、物料量等數據，通過逐步推算，得出工藝過程和生產裝置的火災、爆炸危險性，事故造成的損失，分析出事故的影響范圍，便于人們采取相應的安全措施，最大限度保障安全。評價中使用的數據來源于對以往事故的統計分析、物質的物理化學性質及安全設施的經驗數據。


道氏評價法在裝置安全評價中的應用（四）

    1、評價單元?jiǎng)澐?/P>

    按MTBE裝置的生產工藝，可將MTBE裝置劃分為反應系統和產品分離-甲醇回收系統2個單元。

    2、單元火災爆炸指數（F&EI）的計算

    按照道七版所規定的取值原則，結合裝置的實際情況，通過有關分析，查圖表、計算得到各單元的火災爆炸指數。見表1。

    表1 單元火災爆炸指數表



項目	原料凈化 – 反應系統	產品分離 – 甲醇回收系統
選取重要物質 物質系數MF 一般工藝危險系數F1 特殊工藝危險系數F2 工藝單元危險系數 F3 = F1×F2 火災、爆炸指數 F&EI = F3×MF	異丁烷 21 2.25 2.957 6.65   140	異丁烷 21 1.75 2.935 5.14   108

    3、安全措施補償系數

    前面計算的火災、爆炸危險指數是表示單元沒有考慮安全措施情況下潛在的危險性。裝置在建設和改造中一般都根據規范和標準以及過去的經驗考慮了必要的防火防爆措施，這些措施得到落實，能有效地控制危險。MTBE裝置各單位安全措施補償系數按照道七版的規定取值，見表2。

    表2 單元安全補償措施系數表



項目	原料凈化 – 反應系統	產品分離 – 甲醇回收系統
工藝控制安全補償系數C1 物質隔離安全補償系數C2 防火設施安全補救系數C3 安全措施補償系數 C = C1×C2×CF3	0.88   0.93   0.83   0.68	0.88   0.93   0.83   0.68

    4、單元暴露區域的計算

    暴露區域是指當單元發生火災、爆炸事故時可能影響的區域，暴露區域的計算方法如下：

   暴露區域的面積（S）=πR²

    式中：R為暴露半徑，R=F&EI×0.84×0.3048

    各單元的暴露半徑與暴露區域計算如下：

    （1）反應單元

    R=140×0.84×0.3048=35.8（m）

    S=3.14×35.82²=4024（m²）

    （2）產品分離 - 甲醇回收單元：

    R=108×0.84×0.3048=27.7（m）

    S=3.14×27.72²=2409（m²）

    5、暴露區域內財產更換價值

    暴露區域內財產更換價值

    =原來成本×0.82×價值增長系數

    式中系數0.82是考慮到事故發生時有些成本不會遭到損失或無需更換。

    由于各單元建設費用缺乏，故暴露區域內財產更換價值采用假設的方法。設反應單元、產品分離 - 甲醇回收單元的財產更換價值分別為J1、J2萬元人民幣。

    6、危害系數（DF）的確定

     危害系數代表了單元中物料泄漏或反應能量釋放所引起火災、爆炸事故的綜合效應。它由單元危險系數（F3）和物質系數（MF）查圖得到。

    7、基本最大可能財產損失（BASE MPPD）

    確定了暴露區域內財產更換價值和危害系數，就可以計算按理論推斷的暴露區域內基本最大可能財產損失。（BASE MPPD）。基本最大可能財產損失是假定沒有任何一種安全措施來降低損失時發生火災、爆炸事故可能造成的最大財產損失，它由暴露區域內財產的更換價值和危害系數相乘得到。

    8、實際最大可能財產損失（ACTUAL MPPD）

    基本最大可能財產損失與安全措施補償系數的乘積就是實際最大可能財產損失。它表示在采取適當（但不一定完全理想）防護措施后事故造成的財產損失。道七版根據求出的實際MPPD還可估算發生事故時的最大可能停產天數，從而確定停產造成的損失。由于各單元實際MPPD的數值在評價中難以確定，故停產天數和損失在此不做進一步計算。

    9、評價結果及分析

    9.1評價結果

    （1）根據道化學公司第七版火災、爆炸危險指數評價法的評價程序，對MTBE裝置各單元進行評價，結果匯總于表3。

    表3 MTBE裝置單元評價結果匯總表



項目	反應單元	產品分離 – 甲醇回收系統
物質系數MF 單元工藝危險系數F3 火災、爆炸指數F&EI 暴露半徑 暴露面積（m2） 暴露區內財產價值 （萬元人民幣） 危害系數DF 基本MPPD（萬元人民幣） 安全措施補償系數C 實際MPPD（萬元人民幣）	21 6.65 140 35.8 4024 J1   0.80 0.80J1 0.68     0.54J1	21 5.14 108 27.7 2409 J2   0.73 0.73J2 0.68 0.50J2

    （2）道七版將火災、爆炸危險指數劃分為5個等級，每個危險等級與F&EI之間的對應關系見表4。

    表4 F&EI與危險程度對應表



F&EI	1～60	61～96	97～127	128～158	159以上
危險程度等級

    各單元按照安全措施補償前后的火災、爆炸指數劃分危險等級的結果匯總于表5。

    表5 各單元安全措施補償前、后的危險等級對比表

    見表

    9.2評價結果分析

    （1）由上述評價結果可見，在沒有采取任何安全措施之前，反應單元和產品分離 - 甲醇回收單元危險等級分別為“很大”和“中等”，說明反應單元的潛在危險性較高。

    （2）經安全措施補償后，反應單元和產品分離 - 甲醇回收單元的潛在危險性都有明顯下降，財產損失也得以下降，都為“較輕”。說明從工藝控制、設備和消防等方面采取必要的安全措施，系統的潛在危險性得到了有效控制。

    （3）對于運行多年的MTBE裝置，難以改變目前的設備布局和工藝過程，而應該主要從增加安全設施，加強安全管理入手，降低風險度。


評價后建議采取的對策和措施（五）

    1、取消裝置的中間罐區

    裝置的中間罐區共設有5個罐，其中有2個100m3的原料甲醇罐，2個200m3的MTBE罐，1個100m3的不合格MTBE罐，全部為拱頂罐。由于我廠生產的MTBE用作高標號汽油的調和組分，不單獨作產品出廠，實際上不管MTBE純度是否達到98%，都可以直接進輕油車間大罐。甲醇可由輕油車間罐區直接送裝置使用，沒有必要先進裝置中間罐再使用。拆除中間罐區有以下幾點好處：一是可減少裝置危險品的數量，從而降低裝置的風險。二是甲醇對人體有害，易揮發，容易造成環境污染和人員中毒，著火不易撲滅，取消甲醇中間罐，可減少泄漏源，減輕職業危害。三是由于MTBE、甲醇都極易揮發，5個中間罐采用的又都是拱頂罐，拆除中間罐區有利于降低裝置物損失和能耗。

    2、建議在裝置改造時，采用計算機集散控制系統（DCS），工藝參數集中在DCS中指示、記錄、自動控制并超限報警，降低系統風險。

    3、由于本裝置的醚化反應對壓力要求不高，建議在工藝許可的條件下盡量降低系統壓力，從而降低裝置的危險度。

    4、由于現操作室靠裝置的一面采用的是玻璃窗，不符合規范的要求。建議將靠裝置的玻璃窗拆除，封閉為防爆實體墻，在發生事故時保護人員安全。

    5、建議加強日常定點、定期的監測工作，這是監測作業環境污染和預防甲醇等物質慢性中毒的必要措施。

    6、建議在有條件時上工業電視監控系統，及時發現隱患，保證裝置安全運行。

    7、MTBE裝置原料采用口對口供應方式，這種方式可減少中間環節，節省能源。但受氣分裝置來料影響太大，給平穩生產帶來威脅。建議建一個大的原料緩沖罐，保證裝置進料量的穩定。


結束語（六）

    道七版是一種操作性很強的裝置風險定量評價方法，為工廠進行現代化安全管理提供了科學依據。通過評價、對我們有如下啟示：

    1、任何一個煉油化工裝置，即使在設計、制造、施工上符合有關規范和標準，但客觀上還是存在固有的危險，這種危險往往還很嚴重。

    2、裝置由于在設計中采取了一些安全防范措施，使實際危險程度下降。在實際生產中必須嚴格執行操作規程，落實安全措施，保持安全裝備完好，才能真正降低風險，否則裝置的危險等級就會回升，出現事故的幾率就會增加。

    3、按照《安全生產法》、《危險化學品安全管理?xiàng)l例》等法律、法規的要求，定期進行裝置安全評價、制定安全防范措施，消除隱患，就可以降低風險，保障安全。
