引言（一）

    本網據“安全、健康和環境報道：”對于石化裝置的可靠性評價，由于系統的復雜性及人為因素，裝置的各個組成部分的故障概率數據很難知道，不可能精確給出。因此在缺乏先驗數據的情況下，評價石化裝置屬于不確定問題的范疇，不能運用傳統的通過概率計算的方法來求解。本文運用了模糊集理論解決這個問題，即用區間模糊語言變量的形式來替代傳統的概率表示，對于不確定性問題的合成處理，采用改進的證據推理的方法處理。

評價模型的建立（二）

    對于常減壓裝置來講，組成它的零部件（子系統）的可靠性可用一組區間模糊語言變量來表達，利用證據推理方法合成某一子系統的各零件的可靠性評估結果，可得到該子系統的可靠性表達式，最終可得到整個裝置的可靠性水平。

    1．1 可靠性評語集的建立

    評語集是評價者給出的評價對象可能的評價結果的集合，也即系統、裝置、零部件等存在的可能性狀態的集合。為了符合人們辨識力的實際界限，等級劃分的數目一般不超過7個。現將評語集確定為5個可能狀態，即

    V={v1，v2，v3，v4，v5}

    其中：狀態v1表示“很好”；狀態v2表示“較好”；狀態v3表示“一般”；狀態v4表示“較差”；狀態v5表示“差”。

    1．2 故障模式因素集的建立

    故障模式因素集是以影響評價對象的各種因素為元素所組成的一個普通集合，通常用大寫字母U表示。對石化裝置的零部件（設備）而言，故障的三個重要因素即故障模式發生的概率、致命度及由故障模式引起的損傷概率起著決定性作用。由這三個參數合成得到的因素集表示了與某一故障模式相關的零部件（設備）的可靠性水平，即U={u1，u2，u3}其中u1為“故障模式發生概率”；u2為“致命度”；u3為“由故障模式引起的損傷概率”。

    1．3 故障模式因素集中各因素評語集的建立

    在傳統的方法中，影響整個裝置的零部件（設備）的可靠性評價的參數定量的數值確定，但在現實生活中人們卻常常使用模糊語言變量來描述上述參數，即組成一組區間模糊語言變量來表示。

    描述故障模式發生的概率可用以下一組區間語言變量來表示：

    V={v1，v2，v3，v4，v5}

    其中：狀態v1表示“經常發生”；狀態v2表示“易于發生”；狀態v3表示“很可能發生”；狀態v4表示“很少發生”；狀態v5表示“不太可有發生”。

    描述致命度可用以下一組區間語言變量來表示：

    V={v1，v2，v3，v4，v5}

    其中：狀態v1表示“災難性的”；狀態v2表示“致命性的”；狀態v3表示“重大的”；狀態v4表示“輕度的”；狀態v5表示“很小的”；。

    描述故障模式引起的損傷概率可用以下一組區間語言變量來表示：

    V={v1，v2，v3，v4，v5}

    其中：狀態 v1表示“肯定會發生（損傷）”；狀態v2表示“很容易發生（損傷）”；狀態v3表示“可能會發生（損傷）”；狀態v4表示“很少可能會發生（損傷）”；狀態v5表示“不太可能發生（損傷）”。

    1．4 可靠性評語集及故障模式因素集中各因素評語集區間模糊語言變量隸屬函數的確定

    a） 可靠性評語集：

    “很好”={1/1，2/[0.5，0.55]3/[0.2，0.3]，4/0，5/0}

    “較好”={1/[0.4，0.5]，2/1，3/[0.4，0.5]，4/0，5/0}

    “一般”={1/0，2/0.6，3/1，4/[0.3，0.4]，5/0}

    “較差”={1/0，2/0，3/[0.4，0.45]，4/1，5/[0.5，0.6]}

    “差”={1/0，2/0，3/[0.3，0.4]，4/[0.5，0.6]，5/1}

    b） 故障模式發生的概率：

    “經常發生”={1/1，2/[0.75，0.8]，3/[0.3，0.4]，4/0，5/0}

    “易于發生”={1/[0.6，0.7]，2/1，3/[0.4，0.5]，4/0，5/0}

    “很可能發生”={1/0，2/[0.6，0.7]，3/1，4/[0.3，0.4]，5/0}

    “很少發生”={1/0，2/0，3/[0.4，0.5]，4/1，5/[0.7，0.8]}

    “不太可能發生”={1/0，2/0，3/[0.2，0.3]，4/0.7，5/1}

    c） 致命度的概率：

    “災難性的”={1/1，2/[0.8，0.85]，3/[0.4，0.5]，4/0，5/0}

    “致命性的”={1/[0.75，0.8]，2/1，3/[0.4，0.5]，4/0.2，5/0}

    “重大的”={1/0，2/[0.6，0.7]，3/1，4/[0.4，0.5]，5/0}

    “輕度的”={1/0，2/0，3/0.25，4/1，5/[0.7，0.75]}

    “很小的”={1/0，2/0，3/0.1，4/[0.75，0.8]，5/1}

    d） 故障模式引起的損傷概率：

    “肯定會發生（損傷）”={1/1，2/[0.7，0.8]，3/[0.3，0.4]，4/0，5/0}

    “很容易發生（損傷）”={1/[0.5，0.6]，2/1，3/[0.6，0.7]，4/0，5/0}

    “可能會發生（損傷）”={1/0，2/[0.6，0.7]，3/1，4/[0.3，0.4]，5/0}

    “很少可能會發生（損傷）”={1/0，2/0，3/0.4，4/1，5/[0.6，0.7]}

    “不太可能發生（損傷）”={1/0，2/0，3/0.2，4/[0.7，0.75]，5/1}

    1．5 標準相對權重的確定

    對于復雜系統而言，各個子部分（子系統）的重要程度是不一樣的。為了反映各自的重要程度，就要在評價中賦以相應的權數，而且既要考慮各子系統的權重，又要考慮各子系統中各零部件或其下級分系統的權重，即需要建立兩個方面的權重集。在評價過程中由評估人根據有關專家們的經驗給出其標準相對權重，即λ=（x1，X2，X3……）T。

評價實例（三）

    以安慶石化煉油廠常減壓車間DCS監控系統的儀表裝置為例，進行可靠性評價。“儀表裝置”主要與“元件損壞”、“傳輸故障”和“控制故障”這三種故障模式相關。而每種故障模式考慮“故障發生的概率”、“致命度”，以及“故障模式引起的損傷概率”這三個重要因素，通過運用領域?qū)＜以u(píng)判，對各個因素給出評判值，然后運用D—S合成法則合成各專家意見，以確定這三個因素的可靠性表達式，再結合一定的合成法則合成三個因素的評判表達式，得到每個故障模式的可靠性評分表達式，通過最優化方法可將各故障模式的可靠性評分表達為區間模糊語言變量的形式，運用證據推理的合成法則合成故障模式的可靠性評分結果，得到“儀表裝置”的可靠性區間模糊語言變量形式的表達式。

    2．1 “元件損壞”故障模式

     利用領域?qū)＜业脑u(píng)價結果，設有三位專家進行評價，第一位專家的評價結果為：處于“易于發生”的概率為0.35，處于“很可能發生”的概率為0.6，處于“很少發生的概率”為0.05；第二位專家的評價結果為：處于“易于發生”的概率為0.45，處于“很可能發生”的概率為0.5，處于“很少發生”的概率為0.05；第三位專家的評價結果為：處于“易于發生”的概率為0.4，處于“很可能發生”的概率為0.5，處于“很少發生”的概率為0.1。根據D—S法則合成：K=∑{m₁(A₁)m₂(A₂)…mk（Ak）|A₁∩A₂∩……A_k≠Φ}=0.2133。其沖突值E=1-K=1-0.2133=0.7867<0.8（0.8為預先給定的值），故判定有效。

    故障發生概率L_元：

    L_元={1/[0.3，0.35]，2/[0.75，0.8]，3/[0.55，0.6]，4/0.1，5/0}

    致命C_元：

    C_元={1/[0.75，0.8]，2/1，3/[0.35，0.4]1，4/[0.15，0.2]，5/0}

    故障引起的損傷概率P_元：

    P_元={1/0.2，2/[0.65，0.75]，3/1，4/[0.45，0.5]，5/0}

    綜合“故障模式發生概率”、“致命度”及“故障模式引起的損傷概率”這三個因素的結果可得“元件損傷”定故障模式的可靠性評分。

    S=C·P×L，μs=μC·P×1(μs¹…μs^j…)

    S_元={1/[0.25，0.3]，2/[0.7，0.75]，3/[0.55，0.6]，4/0.1，5/0}

    利用最優適合法可以將“元件損壞”這一故障模式的可靠性評分表達式變?yōu)閰^(qū)間模糊語言變量的形式：

    d₁=（S元，“很好”）=0.85

    d₂=（S元，“較好”）=0.304

    d₃=（S元，“一般”）=0.602

    d₄=（S元，“較差”）=1.324

    d₅=（S元，“差”）=1.412

    引進新的參數進行修正如下：

    a₁=d _imin/d1=0.304/0.85=0.358

    a₂=d _imin/d2=0.304/0.304=1

    a₃=d _imin/d3=0.304/0.602=0.505

    a₄=d _imin/d4=0.304/1.324=0.230

    a₅=d _imin/d5=1.412/0.85=0.215

    將參數標準化，結果為：

    β₁=0.155；β₂=0.433；β₃=0.218；β₄=0.113；β₅=0.093

    因此“元件損壞”的可靠性評分的區間模糊語言變量各等級隸屬度為[0.155，0.157]，“很好”；[0.431，0.433]“較好” [0.198，0.201]“一般”； [0.110，0.113]“較差”； [0.090，0.093]“差”。

    即“元件損壞”這一故障模式的可靠性表示為區間模糊語言變量的形式為：

    S（S_元）={（[0.155，0.157]，“很好”），（[0.431，0.433]，“較好”）， （[0.198，0.201]，“一般”），（ [0.110，0.113]，“較差”，（ [0.090，0.093]，“差”）}

    上式表明就“元件損壞”這種故障模式而言，“儀表裝置”的可靠性20%左右屬于“一般”，43.3%程度上屬于“較好”，15%左右屬于“很好”，而屬于“較差”和“差”的程度約為20%。

    2．2 “傳輸故障”模式

    故障發生概率L_傳：

    L_傳={1/0.25，2/[0.75，0.8]，3/[0.55，0.6]，4/0.1，5/0}

    致命度C_傳：

    C_傳={1/[0.8，0.85]，2/[0.7，0.8]，3/0.4，4/0.2，5/0}

    故障引起的損傷概率P _傳：

    P _傳={1/0.2，2/[0.75，0.8]，3/[0.85，0.9]，4/0.2，5/0}

    故S _傳= C_傳·P _傳×L _傳={1/0.25，2/[0.75，0.8]，3/[0.55，0.6]，4/0.1，5/0}

    利用最優適合法可以得到“傳輸故障”這一故障模式的可靠性評分表達式為區間模糊語言變量的形式，即

    S（S _傳）={（[0.154，0.155]，“很好”），（[0.418，0.421]，“較好”），（[0.228，0.23]，“一般”），（[0.098，0.110]，“較差”），（[0.096，0.099]，“差”）}

    2．3 “控制故障”模式

    故障發生概率L _控：

    L_控={1/[0.4,0.5]，2/[0.85，0.9]，3/[0.35，0.4]，4/0，5/0}

    致命度C_控：

    C_控={1/1，2/[0.75，0.8]，3/[0.34，0.4]，4/0，5/0}

    故障引起損傷概率P_控：

    P_控={1/[0.7，0.8]，2/[0.55，0.6]，3/[0.45，0.5]，4/0，5/0}

    故S_控=C_控·P_控×L_控={1/[0.4，0.5]，2/[0.75，0.8]，3/[0.35，0.4]，4/0，5/0}

    利用最優適合法可以得到“控制故障“這一故障模式的可靠性評分表達式為區間模糊語言變量的形式，即

    S（S_控）={（[0.167，0.169]，“很好”），（[0.550，0.553]，“較好”），（[0.185，0.186]，“一般”），（[0.072，0.074]，“較差”），（[0.074，0.075]，“差”）}

    儀表裝置的三個故障模式的標準相對權重為

    λ_儀=（0.7，0.8，0.9）^T

    m^j_ki=m（H_k/e_ki）是一個基本概率分布，代表第i個故障模式對第k個零部件可靠性隸屬于區間模糊語言變量Hi的影響程度m^j_ki=λ_kiβ_ij，其中λ_ki為零部件Cλ_i的第I個故障模式的標準相對權重。

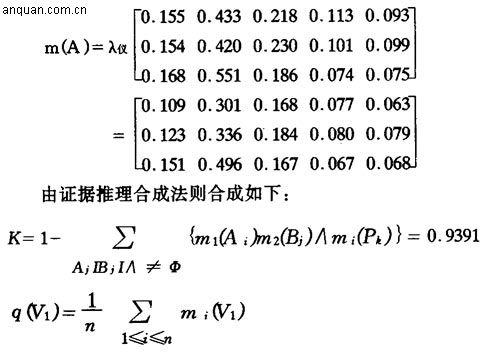

    綜合上述結果得其基本概率分布矩陣如下：



    由合成結果可得到新的矩陣如下：

    ｍ（^*）（A）=[0。122 0.410 0.168 0.071 0.066]

    按照修正法則進行修正后得：

    m（A）=[0.146 0.490 0.200 0.085 0.079]

    所以?xún)x表裝置的可靠性評分的區間語言變量形式表達式為：

    S _儀={1/[0.145，0.146]，2/[0.488，0.490]，3/[0.198，0.200]，4/[0.084，0.086]，5/[0.077，0.079]}

    根據評價結果可以看出，儀表裝置的可靠性“較好”。

結論（四）

    利用區間模糊語言變量來表達零部件及裝置的可靠性水平，可以克服常規方法中故障模式的概率分布難以精確表達的缺點，同時又可有效利用少量的實驗數據和專家或工程技術人員的經驗。

    通過對安慶石化煉油廠常壓車間DCS監控系統的儀表裝置進行可靠性評價，結果表明，石化裝置這樣的結構復雜又相互關聯的具有不確定性信息的復雜系統的可靠性評價，證據推理可以充分利用底層零部件（子系統）的可靠性信息，對其進行有效合成，保證了評價的合理性與可靠性。（秦汝祥 吳健）
