摘  要：本文首先簡要介紹了風險的定義，介紹了風險評價的一般程序，即風險評價應包括風險可接受性準則的制定、危害識別、危害事件的概率分析及后果分析和風險評估，并介紹了城市燃?xì)廨斉湎到y(tǒng)中常用的分析方法：邏輯樹分析、故障模式影響及致命度分析以及專家判斷指數法。最后文篇提出了風險評價在城市燃?xì)獍踩�管理中的作用以及在我�?guó)燃?xì)廨斉湎到y(tǒng)應用風險評價技術的建議。

關鍵詞：風險評價  城市燃?xì)廨斉湎到y(tǒng)  事故  邏輯樹   FMECA   應用

Risk Assessment and Its Application on Urban Gas Transmission and Distribution  System
[Abstract] This thesis introduces the definition of risk firstly, then introduces the general procedure of risk assessment, which should include the determination of risk acceptance criterion, hazard identification, probability analysis of these hazardous events, consequences analysis and risk assessment. And the thesis introduces analysis methods often used in urban gas transmission and distribution systems, such as Logic Tree, FMECA and Index Method etc. . Finally, the thesis mention the effect of risk analysis in urban gas safety management and recommend some measures to apply risk assessment to gas transmission and distribution system in our contry.
[Key Words]Risk assessment  Urban gas transmission and distribution system   Accident
           Logic Tree   FMECA    Application
1 引  言
    城市燃?xì)廨斉湎到y(tǒng)要求保證不間斷地、可靠地給用戶供氣，在運行管理方面也應是安全的。燃?xì)廨斉涔艿兰捌涓綄僭O(shè)備錯綜復雜地分布在城市街道之中，周圍人口、建筑物密度大；一些儲配站也由于城市的向四周擴張而逐漸位于城市中央；燃?xì)庖�入管及用戶管更是進入建筑物內部；另一方面，城市燃?xì)馐且兹家妆�的氣體(對于人工煤氣還有毒)，若輸配管網系統由于某種原因失效，燃?xì)庖子谛孤�，并可能引發中毒、爆炸及火災，從而給人們的生命安全和財產構成威脅。而風險評價技術正好是確定危害事件發生的概率和后果嚴重程度，并與給定目標或準則相比較，確定其是否在可承受范圍內的一門新興科學。
2 風險的定義及風險評價的一般程序
    2.1風險的定義
    風險包含任何有違于達到安全狀態的任何事物。過去的文獻對風險有許多的定義：文獻[1]認為風險就是發生不幸事件的概率，是某一種事業預期后果估計仲較為不利的一面，他將風險表示為事件發生概率及其后果的函數：風險R＝f(p，C)，其中p為事件發生的概率，C為事件發生的后果；更為一般的定義為風險是事故發生的概率與事故發生所產生的后果的乘積R＝P·C，即為事故后果的數學期望；文獻[2]認為對于稀有事件事故后果的數學期望不能反映后果的概率分布特征，而這恰恰是風險最重要的特性，它認為風險的完整描述應包括三個基本元素，事件情景、事件概率和事件后果。
    2.2風險評價的一般程序
    一般系統的風險評價程序如圖1所示：

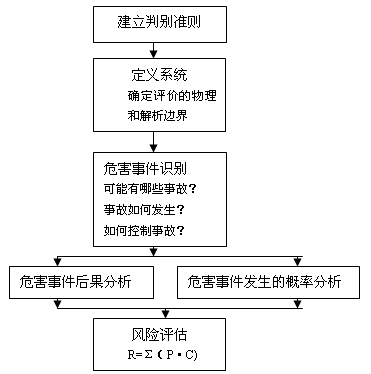

圖1 風險評價流程圖

　　2.2.1 風險可接受性準則

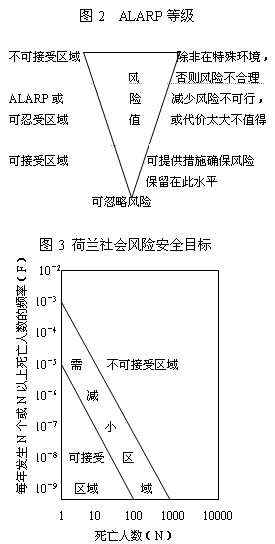

    風險可接受性是指人們認識到某種實踐活動的風險的存在并繼續從事該項活動時，將這種風險作為獲得有關利用和好處的代價而接受。美國核能管理局、英國健康與安全執行委員會和其他管理機構都采納的風險可接受性標準為風險和危害應為“合理的盡可能低”(ALARP)，如圖2示。確定風險可接受性準則時應充分考慮安全與成本之間的關系，風險可接受性準則制定得越低，系統則越安全，但為此付出的成本也越高。確定風險可接受性準則時還應充分考慮個體風險與社會風險的關系，人們通常對社會風險更為關注，例如某一事故多次導致個體死亡的死亡率與另一種事故導致群體死亡的死亡率相同時，人們往往認為群體死亡事故更為嚴重，這就是人們對社會風險表現出更多的風險厭惡。個體風險通常以每年的死亡率表示，10－6/(人·年)死亡率通常被認為是可以被接受的。社會風險通常以FN曲線表示(累計頻率－死亡人數曲線)，例如荷蘭的社會風險安全目標如圖3示。
    2.2.2 危害識別
    危害識別是風險分析的最關鍵的步驟之一，這一步要解決的問題是所研究系統中存在哪些潛在危害事件，危害事件在什么條件發生，依此就可以制定控制這些危害事件的措施。我們對危害事件的認識可以是客觀的，也可以是主觀的，但一定要全面，即要識別出所有的危害事件。國外研究人員在半個多世紀的風險研究過程中總結了許多危害識別的方法，主要有以下方法：
    ·危險性預分析(PHA)　　
    ·故障模式及影響分析(FMEA)
    ·故障模式影響及致命度分析(FMECA)
    ·危害及可操作性研究(HAZOP)
    ·風險幕景分析(RSA)
    2.3 事故概率分析
    事故概率分析主要有兩類方法：一是根據過去發生該事故的歷史數據估計；二是以可靠性分析為基礎，根據事故發生的機理，利用已有的某些元件、設備的失效規律或主觀分析對事故發生的概率進行估計。歷史數據分析方法需要有完備的事故數據庫，其分析結果比較能令人信服，但目前在大多數情況下，由于缺乏必要的歷史數據，可靠性分析法的應用更為普遍。事故概率可靠性分析主要有以下方法：
    ·故障模式及影響分析(FMEA)
    ·故障模式影響及致命度分析(FMECA)
    ·事故樹分析(FTA)
    ·事件樹分析(ETA)
    ·因果圖分析(CCCA)
    2.4 事故后果分析
    事故后果分析通常指估算事故直接影響到人類或環境的損失，包括人員傷亡、財物損失、環境破壞、誤工損失等。進行事故后果分析時，應估計事故影響到的范圍，該范圍內存在的人或物的數目及規律，及事故對人、物和環境的傷害程度。事故的后果大小程度可以用人員傷亡的數目、耽誤的工時數目、貨幣形式表現的經濟損失等各種方法表示。當采用貨幣形式表示損失時，應采用科學的方法對財物損壞、人員傷亡、環境破壞和工時耽誤損失進行折算。
    2.5 風險評估
    按照風險的定義R=Σ(P·C)，估算出風險值，并與已知的判別準則進行比較，對系統風險進行評價。

3 燃?xì)廨斉湎到y(tǒng)風險評價過程中的常用方法
    迄今為止，國內外開發的風險評價的方法不下百種，其中有的是定性的，有的是定量的，有的是半定量的，下面介紹幾種燃?xì)夤こ坛Ｓ玫姆椒ā?BR>    3.1 邏輯樹分析
    邏輯樹分析主要包括事故樹分析、事件樹分析和因果圖分析三種。

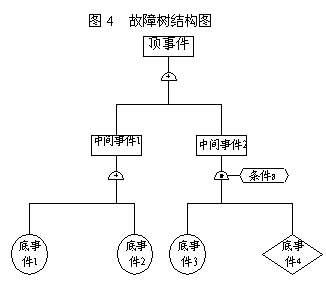

    事故樹(FTA)是一種由結果到原因描述事故發生的有向邏輯樹，是一種將系統故障的各種原因(包括硬件、環境、人為因素)由總體到部分，按倒置樹枝狀結構從上到下逐層細化的邏輯演繹分析方法。故障樹的結構如圖4所示，下級事件都是上級事件的直接原因，因果事件之間必須用邏輯門連接。事故樹中矩形符號表示頂事件(故障事件)或中間事件；圓形符號表示底事件即不需要進一步往下分析底基本原因事件；菱形符號用于兩種情景：一是沒有必要詳細分析或原因尚不明確的事件，二是表示二次事件，即來自系統之外的故障事件；
表示“邏輯或門”，即它所連接底下級事件至少有一個發生時，上級事件就發生； 表示“邏輯與門”，即僅當它所連接底下級事件同時發生時，上級事件才發生；邏輯門上可以附加各種條件。當構造出事故樹后，就可以依據事故樹找出導致頂事件發生的“最小割集”，由“最小割集”的階數可以定性分析系統的薄弱環節；根據已知的基本事件的發生概率和上下級事件的布爾代數關系可以計算出頂事件發生的概率，從而對系統故障進行定量分析。
    事件樹(ETA)是一種由原因到結果描敘事故發生的有向邏輯樹，是根據給定的初因事件，以人、硬件和環境為對象，分析事件的發展和可能導致的后果的一種邏輯歸納分析法。根據初因事件的發生概率、初因事件引起下一級事件發生的概率可以定量分析后果事件的發生概率，結合后果事件的后果分析可以完成系統故障的定量風險評價。因果圖分析方法將事故樹和事件樹結合在一起，分析時選取一個危險事件，對危險事件進行事故樹分析可導出危險事件的可能原因和發生概率，對危險事件進行事件樹分析可導出危險事件可能導致的后果及發生概率。
    3.2 故障模式影響及致命度分析(FMECA)
     FMECA方法是對系統各個組成部分，按照一定順序進行考察，查出系統中各子系統或元件可能發生的故障模式，并分析它們對系統功能造成的影響，并提出可能的改進措施，以降低系統風險的分析方法。分析時通過計算故障致命度點數(CE)來表示風險的大小：
    CE＝F₁F₂F₃F₄F₅
    式中各項及其數值的意義見表1和表2。F₁、F₂、F₃、F₄和F₅的數值由設計人員、使用人員和維護人員打分確定。

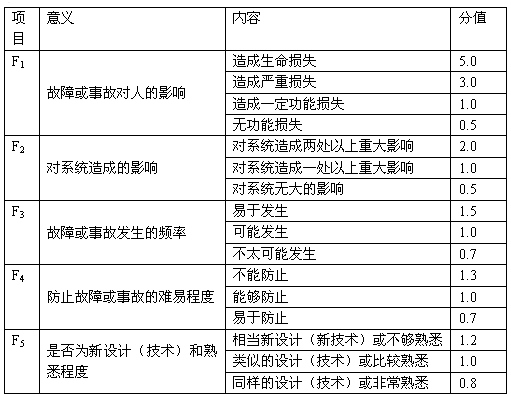

　　表1 F1~F5分值

　　FMEA及FMECA分析方法適合于設備或者裝置的風險評價。
    3.3 指數法(Index Method)
    1992年，美國海灣出版社出版了W. Kent. Muhlbaue教授所著的《Pipeline Risk Management Manual》，該手冊提出了目前廣泛應用于油氣管道的專家評判指數法，該方法列出了引起管道失效的四類共二十五項因素，每項因素都給定分值范圍，有關專家根據歷史記錄、現場調查和自己的經驗給每項因素評分，并將所有評分求和，然后根據輸送介質的危險性和影響面的大小綜合評定出泄漏沖擊指數，并將泄漏沖擊指數和評分和綜合計算得出相對風險數。相對風險數即可表示風險的大小程度。
     適合于城市燃?xì)廨斉湎到y(tǒng)的風險評價方法還有很多，例如安全檢查表、一般作業風險評價(LEC)法、危險性預分析和矩陣法等等。
4 風險評價在城市燃?xì)廨斉湎到y(tǒng)安全管理中的作用
    風險評價是風險管理的最重要的部分，通過對城市燃?xì)廨斉湎到y(tǒng)進行風險評價，管理者可以了解到系統各部分的失效形式、失效機理以及系統失效對人員、環境及系統本身產生的傷害模式、傷害程度，可以了解到系統的薄弱環節。根據子系統或元件、設備的風險形式和風險大小，管理者可以制定相應的風險控制方法，并集中財力、物力更新或改造風險最高的系統部分，從而從整體上達到減少風險的目的。國內外一些運用風險管理的燃?xì)廨?配)氣公司的經驗表明，風險管理可以經濟高效地達到安全管理的作用。例如美國AMOCO管道公司從1987年采用風險評價管理所屬的油氣管道和儲罐以來，使得年泄漏率由1987年工業平均數的2.5倍下降到1994年的1.5倍，同時使每次發生泄漏的支出減少50％，取得了明顯的經濟效益；另?yè)?jù)統計，歐洲在過去二十年間，雖然隨著管道服役年齡的增長，由于采用了風險管理，管道事故的總量減少了30％。
5 在我國燃?xì)庑袠I(yè)應用風險評價技術的建議
    風險管理技術是一種先進的安全管理技術，特別適用于燃?xì)膺@種具有高危險性的行業，風險評價技術是風險管理的核心內容。在歐美發達國家風險評價技術已經達到高度發達的水平，定量風險評價已經在燃?xì)庑袠I(yè)廣泛應用且已經取得非常好的經濟效益。而在我國，風險評價技術尚處于研究階段，我國某些天然氣長輸管道公司和城市燃?xì)饨?jīng)營公司正在嘗試應用風險管理，已經應用的風險評價技術均為半定量的專家評判法。為更好地在我國燃?xì)庑袠I(yè)應用風險評價技術和實現定量風險評價，筆者覺得應注意以下幾點：
    (1)建立燃?xì)馐鹿蕯?shù)據庫
    大的燃?xì)夤�司幾乎每天都有多個大大小小的事故發生，燃?xì)夤�司在搶修的同時，安排人員記錄每個事故發生時的情景、可能的原因和造成的后果，在風險評價時采用歷史數據統計分析方法，因?yàn)檫@個方法是最可靠的、最令人信服的方法，因此可以大大提高風險評價的質量。
    (2)風險評價與燃?xì)夤芫W(wǎng)GIS系統相結合
    我國部分燃?xì)夤�司已�?jīng)建立了燃?xì)夤芫W(wǎng)的GIS系統，GIS系統對任意管道或設備都有如下參數的描述：地理位置、管道尺寸、設備型號、材質、設計壓力、防腐狀況、服役日期、周圍環境狀況、設計施工單位等等，并且有實物照片，這些信息幾乎包含了風險評價所需的所有信息，在開發風險評價程序時建立與GIS系統的接口，可以大大提高風險評價的效率。
    (3)建立全國統一的燃?xì)庑袠I(yè)風險可接受性標準
    國家燃?xì)庑袠I(yè)主管部門根據我國實際情況，充分研究風險管理的效益和成本之間的關系，建立切實可行的燃?xì)庑袠I(yè)風險可接受性標準，使得燃?xì)庑袠I(yè)的風險評價有一基本判別準則，并使燃?xì)庑袠I(yè)風險管理都達到一定的效果。
    (4)采用模糊數學分析方法
    燃?xì)夤艿篮驮O(shè)備的失效并不呈現特定的規律，且通常是由于多個因素的共同作用，即時是同一種故障原因，由于其環境不同失效概率也大不相同，失效造成的后果也大不相同，因此采用模糊數學的方法處理失效概率和后果大小比采用確定性數學更真實、更科學，因此風險評價的質量也更高。

參考文獻：
    1、仲偉. 風險分析與決策. 機械工業出版社，1987.7
    2、曲靜原，劉原中. 風險研究中的若干問題. 輻射防護，1998.1，61－68
    3、潘家華. 油氣管道的風險評價. 油氣儲運，1995，14(3～5)
    4、閆鳳霞，高惠臨. 風險評估及其在油氣管道評估方面的應用. 石油工業技術監， 2003.2， 19(2)
    5、鞠魯粵. 故障模式影響與模糊風險分析及其程序研制. 上海大學學報(自然科學版)，1999.4，5(2)
    6、何淑靜，周偉國，嚴銘卿，肖星. 燃?xì)廨斉涔芫W(wǎng)可靠性的故障樹分析. 煤氣與熱力，2003.8
    7、Helena Montiel，Juan A. Vflchez，Josep Arnaldos，Joaquim Casal. Historical analysis of accident in the transportation of natural gas. Journal of Hazardous Material，51(1996)77－92
    8、M.H. Fabera， M.G. Stewart. Risk assessment for civil engineering facilities: critical overview and discussion. Reliability Engineering and System Safety，80 (2003) 173–184
    9、黃維和. 油氣管道風險管理技術的研究及應用. 油氣儲運，2001，20(10)1－10
    10、The Joint Risk Management Program Standard Team. Risk Management Program Standard For Use in the Pipeline Risk Management Demonstration Program. 1996.9.
    11、J.Tixier, G.Dusserre, O.Salvi, D.Gaston. Review of 62 risk analysis methodologies of industrial plants. Journal of Loss Prevention in the Process Industries, 15(2002),291303
    12、HyoNam Cho, HyunHo Choi, YoonBae Kim. A risk assessment methodology for incorporating uncertainties using fuzzy concepts. Reliability Engineering and System Safety,78(2002),173183
